C-16/13 znak drogowy „droga dla pieszych i rowerów” pionowy Ø 800 mm średni – folia 1 TYP RA1
Znak C-16/13 „droga dla pieszych i rowerów” służy do oznaczania drogi przeznaczonej dla pieszych i kierujących rowerami. W przedstawionym wariancie symbole pieszego i roweru są ułożone jeden nad drugim i oddzielone kreską poziomą.
Produkt ma średnicę Ø 800 mm, odpowiadającą grupie znaków średnich, oraz lico wykonane z folii odblaskowej 1 TYP RA1. Tarcza powstaje z ocynkowanej blachy stalowej o grubości 1,25 mm.
Umieszczone na jednej tarczy symbole znaków C-16 i C-13, ustawione jeden nad drugim i oddzielone kreską poziomą, oznaczają drogę przeznaczoną dla pieszych oraz kierujących rowerami.
W takim układzie ruch pieszych i rowerów odbywa się na całej powierzchni oznaczonej drogi. Znak nie wyznacza osobnej strony dla pieszych i osobnej strony dla rowerzystów.
Nie należy mylić go z wariantem z symbolami umieszczonymi obok siebie i rozdzielonymi kreską pionową. Taki znak oznacza oddzielne, położone obok siebie części drogi dla rowerów i dla pieszych – zgodnie ze stronami wskazanymi na tarczy.
Znak stosuje się w miejscach, w których zgodnie z przyjętą organizacją ruchu droga jest przeznaczona do wspólnego korzystania przez pieszych i kierujących rowerami.
- drogi i ciągi przeznaczone dla pieszych oraz rowerzystów,
- trasy rowerowe prowadzone razem z ruchem pieszym,
- ciągi komunikacyjne na osiedlach i terenach zabudowanych,
- okolice parków, terenów rekreacyjnych i obiektów sportowych,
- dojścia i dojazdy do szkół oraz obiektów użyteczności publicznej,
- drogi wewnętrzne, tereny zakładowe i inne obszary objęte organizacją ruchu.
Uwaga: lokalizacja, wielkość i sposób ustawienia znaku na drodze publicznej powinny wynikać z zatwierdzonego projektu organizacji ruchu.
Średnica Ø 800 mm odpowiada grupie znaków średnich. Większa powierzchnia tarczy zapewnia dobrą czytelność obu symboli i ułatwia wcześniejsze zauważenie znaku.
Przed zakupem należy sprawdzić, jaka grupa wielkości znaku została wskazana w projekcie organizacji ruchu. Rozmiaru nie powinno się dobierać wyłącznie na podstawie dostępnego miejsca montażu.
| Symbol | C-16/13 |
| Nazwa | droga dla pieszych i rowerów |
| Układ symboli | pionowy – symbole jeden nad drugim, oddzielone kreską poziomą |
| Kategoria | znak drogowy nakazu |
| Kształt | okrągły |
| Średnica | Ø 800 mm |
| Grupa wielkości | średni (S) |
| Lico | folia odblaskowa 1 TYP RA1 – I generacja |
| Podkład | blacha stalowa ocynkowana o grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana po obwodzie |
| Tył znaku | lakierowany proszkowo, kolor szary |
| Uchwyty | 0 lub 2 sztuki – zgodnie z wyborem przy zakupie |
| Certyfikat | CE |
Lico znaku wykonane jest z folii odblaskowej 1 TYP RA1, określanej również jako folia I generacji. Materiał odbija światło reflektorów, dzięki czemu poprawia widoczność oznakowania po zmroku.
- czytelne odwzorowanie symboli i kolorów znaku,
- odblaskowość poprawiająca widoczność nocą,
- rozwiązanie przeznaczone do standardowych zastosowań drogowych,
- lico odpowiednie do stałego oznakowania zgodnego z projektem organizacji ruchu.
Tarcza znaku wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Ocynk ogranicza wpływ wilgoci i warunków atmosferycznych na stalowy podkład.

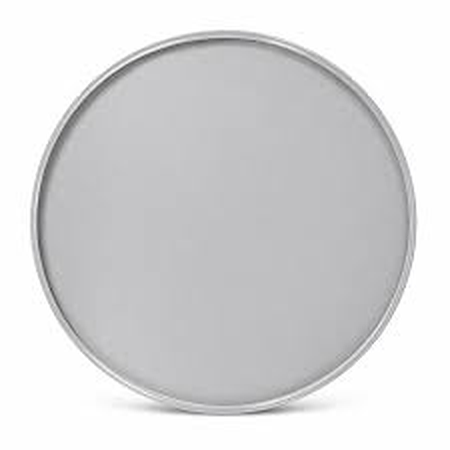

Krawędź jest podwójnie zaginana na całym obwodzie, co usztywnia tarczę. Tylna strona znaku została polakierowana proszkowo na kolor szary.
Znak C-16/13 można zamocować na słupku do znaków drogowych za pomocą 2 odpowiednio dobranych uchwytów. Uchwyty obejmują słupek i przytrzymują zagiętą krawędź tarczy.
Jeżeli nie masz wymaganych elementów montażowych, w polu pod ceną wybierz wariant „Tak”. Otrzymasz wtedy znak wraz z 2 uchwytami. Słupek należy kupić osobno.
Długość słupka należy dobrać z uwzględnieniem średnicy znaku, wymaganej wysokości dolnej krawędzi tarczy, sposobu osadzenia słupka oraz warunków w miejscu montażu.
Słupek nie jest częścią zestawu. Zamawia się go oddzielnie.
Prawidłowo ustawiony znak C-16/13 przekazuje pieszym i rowerzystom jednoznaczną informację o przeznaczeniu drogi. Pomaga uporządkować ruch oraz ograniczyć sytuacje wynikające z błędnego rozpoznania rodzaju ciągu komunikacyjnego.
- wskazuje wspólną drogę dla pieszych i kierujących rowerami,
- informuje o ruchu odbywającym się na całej powierzchni drogi,
- poprawia czytelność przyjętej organizacji ruchu,
- folia RA1 zwiększa widoczność tarczy po zmroku w świetle reflektorów,
- średnica Ø 800 mm zapewnia dobrą czytelność obu symboli.
Oznacza drogę przeznaczoną dla pieszych i kierujących rowerami, na której ruch obu grup odbywa się na całej powierzchni drogi.
Ponieważ symbole pieszego i roweru są umieszczone jeden nad drugim. Oddziela je kreska pozioma.
Nie. Osobne części drogi wyznacza wariant, w którym symbole znajdują się obok siebie i są rozdzielone kreską pionową.
Tak. Dla okrągłych znaków nakazu średnica Ø 800 mm odpowiada grupie znaków średnich.
Lico wykonano z folii odblaskowej 1 TYP RA1, określanej jako folia I generacji.
Zależy to od wariantu wybranego w polu pod ceną. Opcja „Nie” oznacza sam znak bez uchwytów, natomiast opcja „Tak” oznacza znak z 2 uchwytami montażowymi.
Nie. Słupek montażowy należy dobrać i zamówić osobno.
Tarcza wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Jej krawędź jest podwójnie zaginana, a tylna strona lakierowana proszkowo na kolor szary.
Tak. W danych technicznych produktu wskazano certyfikat CE.
