W polu „Proszę wpisać wartość w metrach”, znajdującym się pod ceną produktu, wpisz wysokość, która ma zostać umieszczona na tarczy znaku B-16.

Podaj samą wartość liczbową, np. 2,5, 3,0 lub 3,5. Wartość powinna być zgodna z projektem organizacji ruchu, dokumentacją obiektu lub prawidłowo wykonanym pomiarem skrajni.

Uchwyty nie są dodawane automatycznie. Przy cenie produktu wybierz wariant 0 uchwytów albo 2 uchwyty.

0 uchwytów – wybierz, jeżeli zamawiasz samą tarczę znaku albo masz już własne elementy montażowe.

2 uchwyty – wybierz, jeżeli chcesz otrzymać standardowy komplet do zamocowania jednej tarczy znaku na słupku. Słupek montażowy należy zamówić osobno.

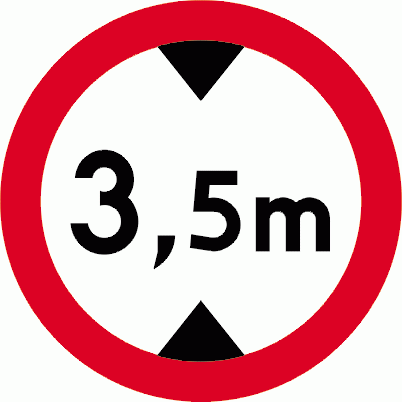

Znak B-16 zakazuje wjazdu pojazdom, których wysokość wraz z ładunkiem jest większa od wartości podanej na tarczy. Ograniczenie dotyczy całkowitej, rzeczywistej wysokości pojazdu w chwili przejazdu.

Kierujący musi uwzględnić nie tylko wysokość kabiny lub zabudowy, ale również ładunek, urządzenia dachowe, anteny, podniesione elementy zabudowy oraz inne części wystające ponad pojazd.

Znak stosuje się przed miejscami, w których zbyt wysoki pojazd mógłby uderzyć w konstrukcję, uszkodzić obiekt, zaklinować się lub zablokować przejazd. Wariant Ø900 mm zapewnia bardzo dobrą czytelność z większej odległości i sprawdza się tam, gdzie ograniczenie wysokości powinno być zauważone odpowiednio wcześnie.

• przed niskimi wiaduktami, tunelami, kładkami i przepustami,
• przy bramach wjazdowych i przejazdach przez budynki,
• na dojazdach do garaży, parkingów, hal i obiektów technicznych,
• przed zadaszeniami, belkami i instalacjami przebiegającymi nad drogą,
• w miejscach, gdzie zbyt wysoki pojazd trzeba wcześniej skierować na trasę alternatywną,
• w lokalizacjach, w których projekt organizacji ruchu przewiduje znak zakazu w rozmiarze Ø900 mm.

Wartość wpisana na znaku powinna wynikać z rzeczywistej wysokości obiektu nad jezdnią, dokumentacji technicznej oraz zatwierdzonego projektu organizacji ruchu.

Jeżeli wysokość obiektu nad jezdnią jest mniejsza niż 4,5 m, na znaku podaje się wartość o 0,5 m mniejszą od zmierzonej wysokości obiektu. Największą wartością liczbową podawaną na znaku B-16 może być 3,9 m.

Przykład: jeżeli rzeczywisty prześwit wynosi 3,5 m, zgodnie z powyższą zasadą na tarczy umieszcza się wartość 3,0 m. Ostateczna wartość powinna być zgodna z dokumentacją właściwą dla danego miejsca.

Tarcza Ø900 mm, czyli 90 cm, odpowiada dużemu formatowi okrągłych znaków zakazu. Wybiera się ją tam, gdzie znak powinien być czytelny z większej odległości albo gdzie kierowca musi odpowiednio wcześnie zareagować na ograniczenie wysokości.

• na dojazdach do obiektów o ograniczonej skrajni,
• na drogach o większym natężeniu ruchu,
• przed miejscami, gdzie manewr zawrócenia lub zmiany trasy wymaga wcześniejszej decyzji,
• w lokalizacjach z dużą liczbą bodźców wizualnych, gdzie mniejszy znak mógłby być mniej czytelny.

Na drodze publicznej wielkość znaku musi być zgodna z zatwierdzonym projektem organizacji ruchu.

W tym wariancie zastosowano folię odblaskową 2 TYP RA2, czyli folię II generacji o podwyższonej odblaskowości.

• poprawia widoczność znaku po zmroku,
• zwiększa czytelność w światłach reflektorów,
• ułatwia wcześniejsze zauważenie ograniczenia wysokości,
• sprawdza się przy bramach, wiaduktach i obiektach o słabszym oświetleniu.

Tarcza znaku wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Krawędź została podwójnie zagięta na całym obwodzie, co zwiększa sztywność tarczy i usuwa ostre zakończenie blachy.

Tył znaku jest lakierowany proszkowo na kolor szary. Znak można zamontować na typowym słupku do oznakowania pionowego przy użyciu 2 uchwytów wybieranych podczas zakupu.

• zmniejsza ryzyko uderzenia wysokiego pojazdu w wiadukt, bramę lub instalację,
• ogranicza możliwość zaklinowania pojazdu i zablokowania przejazdu,
• chroni konstrukcje, stropy, belki i urządzenia techniczne przed uszkodzeniem,
• pozwala wcześniej skierować zbyt wysoki pojazd na trasę alternatywną,
• dzięki folii RA2 poprawia zauważalność ograniczenia po zmroku.

Przy zakupie wybierz 0 lub 2 uchwyty: wariant 0 uchwytów, jeżeli masz własne mocowanie, albo wariant 2 uchwyty, jeżeli chcesz otrzymać standardowy komplet do montażu znaku na słupku.

Znak ma średnicę Ø900 mm, czyli 90 cm. Jest to wielkość duża (D).

Wpisz liczbę w polu „Proszę wpisać wartość w metrach” znajdującym się pod ceną produktu, np. 2,5, 3,0 lub 3,5.

Największą wartością liczbową przewidzianą dla znaku B-16 jest 3,9 m. Wartość na tarczy powinna wynikać z pomiaru skrajni i właściwej dokumentacji.

Tak. Pod uwagę należy brać całkowitą wysokość pojazdu wraz z ładunkiem, zabudową, urządzeniami dachowymi i elementami wystającymi.

Lico wykonane jest z folii odblaskowej 2 TYP RA2, czyli folii II generacji.

Uchwyty są opcjonalne i trzeba je wybrać przy zakupie. Dostępne są warianty: 0 uchwytów – sam znak, albo 2 uchwyty – standardowy komplet do montażu jednej tarczy znaku na słupku. Słupek należy zamówić osobno.
