Jak odczytać wymiary tablicy?

Na rysunku U-6c podano wymiary samego wzoru tablicy: 150 mm szerokości i 600 mm wysokości. Wysokość jest podzielona na cztery odcinki po 150 mm, które określają układ czerwono-białych pasów. Rysunek wskazuje również zaokrąglenie naroża oznaczone jako R30.

Osobna wartość, 775 × 180 × 30 mm, jest podana w danych handlowych tego elastycznego produktu jako jego wymiar całkowity. Nie jest to wymiar naniesiony na rysunek wzoru U-6c. Przy porównywaniu tablic lub planowaniu miejsca montażu należy zwrócić uwagę, której z tych dwóch wartości dotyczy opis.

Zastosowanie tablicy U-6c

Wąskie tablice kierujące stosuje się do oznaczania zwężonej szerokości jezdni lub ograniczonej skrajni, na przykład w tunelach. U-6c oznacza lewą stronę jezdni; do oznaczenia strony prawej służy U-6d. Rozróżnienie jest istotne, ponieważ oba wzory mają przeciwny układ ukośnych pasów.

Tablica może stanowić element oznakowania miejsca, w którym kierowca powinien wyraźnie widzieć przebieg krawędzi jezdni. Jej dobór i ustawienie należy dostosować do przyjętej organizacji ruchu oraz rzeczywistego kierunku, z którego nadjeżdżają pojazdy.

Konstrukcja i dane techniczne

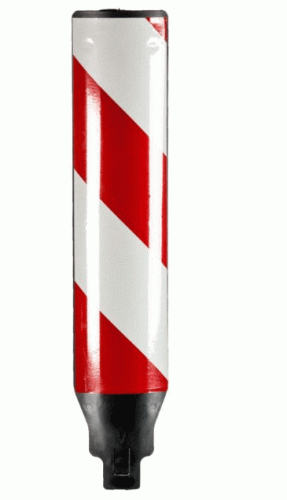

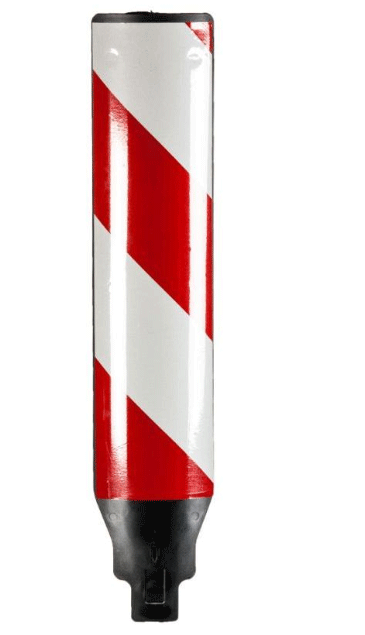

• Rodzaj: elastyczna, wąska tablica kierująca U-6c.
• Wymiar wzoru U-6c: 150 mm szerokości × 600 mm wysokości.
• Wymiar całkowity produktu według danych oferty: 775 × 180 × 30 mm.
• Układ wzoru: cztery odcinki o wysokości 150 mm każdy.
• Lico: folia odblaskowa 1 TYP (RA1), oklejenie jednostronne.
• Masa według danych oferty: około 1 kg.

Elastyczne wykonanie odpowiada przeznaczeniu wąskich tablic kierujących. Jeżeli do montażu potrzebne są dokładne wymiary części mocującej, należy je sprawdzić dla oferowanego egzemplarza: załączony rysunek określa wzór U-6c, ale nie pokazuje szczegółów mocowania.

Montaż i ustawienie

Tablicę należy ustawić tak, aby czerwono-białe lico było widoczne z kierunku zbliżania się pojazdów. Przy montażu trzeba uwzględnić zarówno przebieg oznaczanej krawędzi, jak i całkowity wymiar oferowanego elementu. Sama szerokość wzoru, wynosząca 150 mm, nie określa całej przestrzeni potrzebnej na instalację.

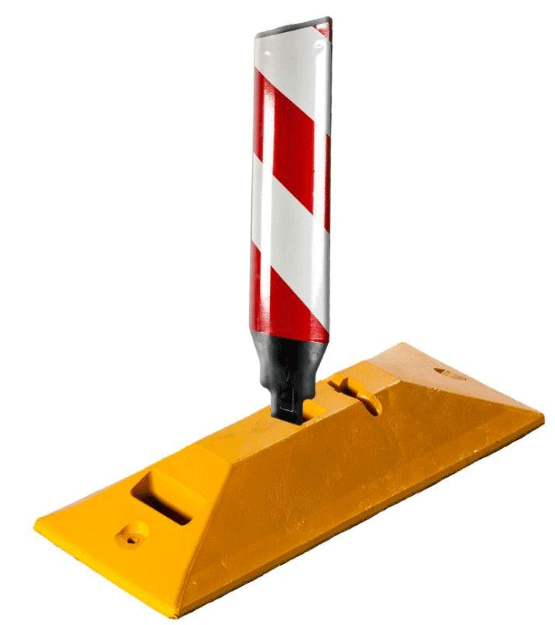

Tablica może być stosowana w układzie z innymi elementami prowadzącymi, w tym z separatorem U-25b, jeżeli taki zestaw przewiduje sposób wykonania oznakowania. Przed zakupem lub montażem zestawu należy potwierdzić sposób połączenia konkretnych elementów.

Folia odblaskowa 1 TYP (RA1)

W oferowanym wariancie zastosowano folię odblaskową 1 TYP (RA1). Odbija ona światło reflektorów, dzięki czemu wzór tablicy jest widoczny także po zmroku. Odblask znajduje się po jednej stronie produktu, dlatego podczas ustawiania trzeba skierować oklejone lico w stronę nadjeżdżających pojazdów.

Wymagany typ folii powinien być zgodny z dokumentacją oznakowania dla danego miejsca. W sprzedaży występują również warianty U-6c z folią 2 TYP (RA2); przed zakupem warto sprawdzić, który wariant został przewidziany do zastosowania.

Najczęściej zadawane pytania

Dlaczego na rysunku jest 150 × 600 mm, a w danych produktu 775 × 180 × 30 mm?

Rysunek podaje szerokość i wysokość wzoru tablicy U-6c. Dane produktu podają oddzielnie wymiary całego oferowanego elementu. Rysunek nie przedstawia jego całkowitej wysokości, szerokości ani grubości.

Co oznaczają cztery wymiary po 150 mm na grafice?

Pokazują podział wysokości wzoru na cztery odcinki. Łącznie dają 600 mm wysokości tablicy przedstawionej na rysunku.

Którą stronę jezdni oznacza U-6c?

Lewą stronę. Do oznaczenia prawej strony jezdni służy tablica U-6d.

Czy tablica jest odblaskowa z obu stron?

Oferowany wariant ma oklejenie jednostronne folią 1 TYP (RA1). Jeśli potrzebne jest oklejenie dwustronne, należy uzgodnić dostępność takiej wersji przed zamówieniem.
