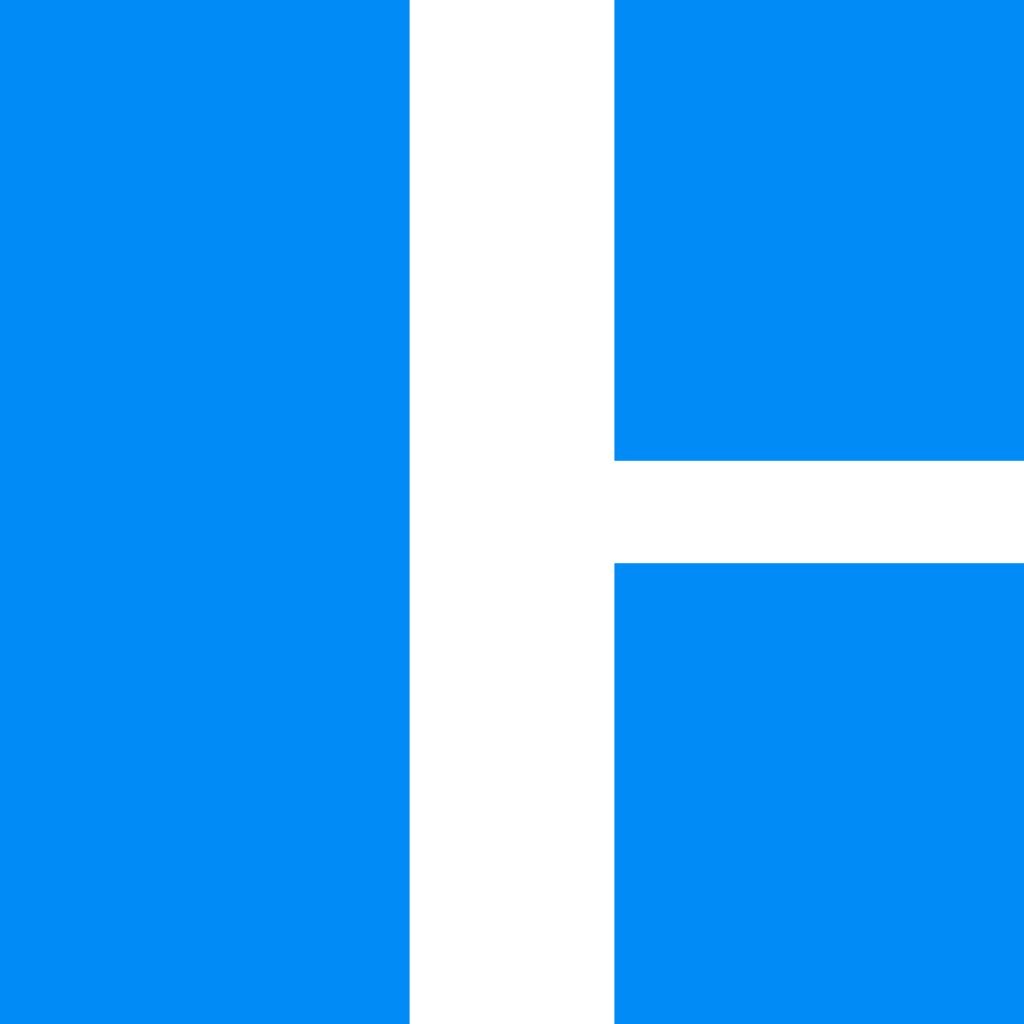

Znak żeglugowy E.9b – połączenie z drogą uznaną za boczną drogę wodną w stosunku do drogi, po której idzie statek

Na śródlądowych drogach wodnych prawidłowe rozpoznanie układu szlaku ma bezpośredni wpływ na bezpieczeństwo prowadzenia jednostki. W miejscach, gdzie droga wodna łączy się z drogą uznaną za boczną, załoga powinna wcześniej zauważyć zmianę sytuacji nawigacyjnej i odpowiednio dostosować sposób prowadzenia statku.

Znak żeglugowy E.9b informuje o połączeniu z drogą uznaną za boczną drogę wodną w stosunku do drogi, po której idzie statek. Oznaczenie pomaga właściwie ocenić relację między drogą główną a boczną, porządkuje organizację ruchu i wspiera bezpieczne poruszanie się po odcinkach o bardziej złożonym przebiegu szlaku.

Znak żeglugowy E.9b informuje o połączeniu drogi wodnej, po której porusza się statek, z drogą uznaną za boczną drogę wodną. Jest to oznaczenie informacyjne, które pomaga wcześniej rozpoznać układ szlaku i właściwie ocenić sytuację ruchową.

W praktyce znak E.9b stosuje się tam, gdzie boczna droga wodna łączy się z drogą główną, ale nie tworzy klasycznego skrzyżowania. Dzięki temu załoga może przygotować się do zmiany sytuacji nawigacyjnej, zachować większą ostrożność i prowadzić jednostkę z lepszą orientacją w przebiegu drogi wodnej.

Oznaczenie jest szczególnie przydatne na odcinkach, gdzie relacja drogi głównej i bocznej powinna być jasno wskazana dla jednostek płynących określonym torem.

• w miejscach połączenia dróg wodnych o różnym znaczeniu żeglugowym,
• na odcinkach, gdzie boczna droga wodna dochodzi do drogi głównej,
• w rejonach o bardziej złożonej organizacji ruchu na wodzie,
• na szlakach, gdzie załoga powinna wcześniej rozpoznać zmianę układu drogi wodnej,
• w miejscach wymagających wyraźnego wskazania relacji między drogą główną a boczną,
• na śródlądowych drogach wodnych, gdzie czytelne oznakowanie poprawia bezpieczeństwo i przewidywalność ruchu.

Dobór wariantu znaku E.9b warto uzależnić od szerokości akwenu, miejsca montażu, natężenia ruchu i odległości, z jakiej oznaczenie ma być odczytywane. Na standardowych odcinkach i w miejscach dobrze wyeksponowanych praktyczny jest format 600 × 600 mm.

Format 900 × 900 mm warto rozważyć w bardziej otwartych przestrzeniach, przy większym natężeniu ruchu albo tam, gdzie informacja o połączeniu z boczną drogą wodną powinna być zauważona z większego dystansu. Wariant folii 1 TYP (RA1) sprawdza się w standardowych warunkach, natomiast 2 TYP (RA2) zapewnia wyższą widoczność w trudniejszych warunkach obserwacji.

• 600 × 600 mm – 1 TYP (RA1),
• 600 × 600 mm – 2 TYP (RA2),
• 900 × 900 mm – 1 TYP (RA1),
• 900 × 900 mm – 2 TYP (RA2).

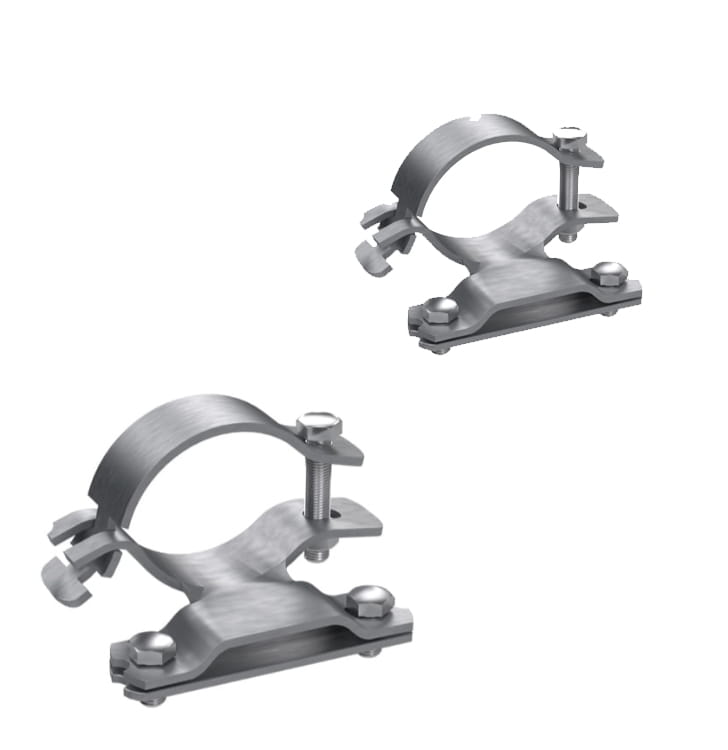

Uchwyty montażowe dostępne są jako opcja do wyboru, dzięki czemu sposób mocowania można dopasować do miejsca instalacji znaku.

1 TYP (RA1) to folia odblaskowa I generacji, odpowiednia do standardowych warunków użytkowania. Sprawdza się tam, gdzie znak jest dobrze wyeksponowany i odczytywany z typowej odległości.

2 TYP (RA2) to folia odblaskowa II generacji, zapewniająca mocniejszy efekt odblasku i wyższą czytelność znaku. Warto ją rozważyć tam, gdzie informacja o połączeniu z boczną drogą wodną powinna być rozpoznana odpowiednio wcześnie.

Dobór rodzaju folii wpływa na czytelność oznaczenia wodnego, szczególnie w miejscach o większym natężeniu ruchu, na otwartych odcinkach lub w trudniejszych warunkach obserwacji.

Tarcza znaku wykonana jest z blachy stalowej ocynkowanej. Podwójnie gięta krawędź na całym obwodzie zwiększa sztywność konstrukcji i poprawia odporność znaku podczas długotrwałej eksploatacji na zewnątrz.

Takie wykonanie dobrze sprawdza się przy oznakowaniu wodnym i przybrzeżnym, gdzie znak jest narażony na wiatr, wilgoć, zmienne warunki pogodowe oraz sezonową intensywną eksploatację.

Znak E.9b montowany jest z wykorzystaniem uchwytów dobranych do miejsca instalacji. Prawidłowy montaż powinien zapewniać bardzo dobrą widoczność oznaczenia dla użytkowników akwenu, tak aby informacja o połączeniu z boczną drogą wodną była rozpoznawana jednoznacznie i z odpowiednim wyprzedzeniem.

Przy ustawianiu znaku warto zwrócić uwagę na kierunek obserwacji, szerokość drogi wodnej, odległość od miejsca połączenia oraz to, czy tarcza nie jest zasłaniana przez roślinność, pomosty, jednostki pływające lub inne elementy infrastruktury.

• wskazuje połączenie z drogą uznaną za boczną drogę wodną,
• ułatwia wcześniejsze rozpoznanie układu szlaku,
• pomaga załodze prawidłowo ocenić relację drogi głównej i bocznej,
• poprawia organizację ruchu w rejonach połączeń dróg wodnych,
• zmniejsza ryzyko błędnej interpretacji sytuacji nawigacyjnej,
• wspiera przewidywalność zachowań użytkowników akwenu.

Co oznacza znak żeglugowy E.9b?
Znak E.9b informuje o połączeniu drogi wodnej, po której idzie statek, z drogą uznaną za boczną drogę wodną w stosunku do tej drogi.

Gdzie stosuje się znak E.9b?
Najczęściej w miejscach, gdzie boczna droga wodna łączy się z drogą główną i konieczne jest czytelne wskazanie układu szlaku żeglugowego.

Jaki wymiar znaku wybrać?
Format 600 × 600 mm sprawdza się w standardowych lokalizacjach. Format 900 × 900 mm warto wybrać tam, gdzie znak ma być czytelny z większej odległości lub na bardziej otwartym odcinku drogi wodnej.

Czym różni się folia RA1 od RA2?
RA1 to folia odblaskowa I generacji do standardowych zastosowań, a RA2 to folia II generacji o wyższej odblaskowości, polecana przy większych wymaganiach widoczności.
