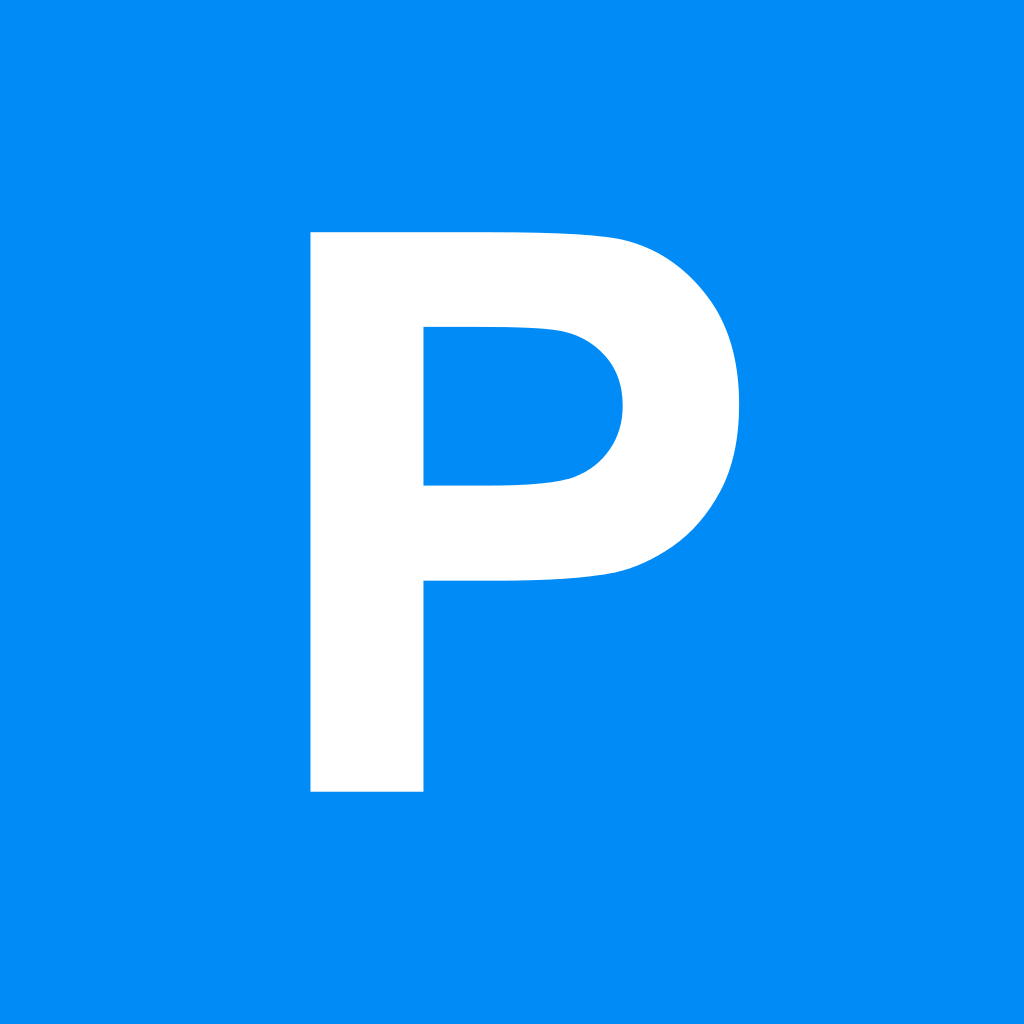

Znak żeglugowy E.5 – zezwolenie na postój na kotwicy lub na cumach przy brzegu
Znak żeglugowy E.5 wskazuje miejsce, w którym dozwolony jest postój na kotwicy lub na cumach przy brzegu. Zezwolenie dotyczy strony drogi wodnej, z której znak jest pokazany.
Zamawiasz jedną stalową tablicę w wybranym rozmiarze, z folią odblaskową RA1 albo RA2. Uchwyty montażowe są opcjonalne — do wyboru 0 lub 2 sztuki.
Znaczenie i zastosowanie znaku E.5
E.5 jest informacyjnym znakiem żeglugowym. Wskazuje miejsce postoju statków, scalonych materiałów pływających i obiektów pływających. Obejmuje zarówno postój na kotwicy, jak i na cumach przy brzegu; nie oznacza zezwolenia na postój po obu stronach drogi wodnej.
Stosuje się go przy wyznaczonych miejscach postoju na śródlądowych drogach wodnych, w kanałach, portach i przystaniach. Powinien być ustawiony tak, aby nadpływający użytkownicy mogli rozpoznać miejsce, którego dotyczy informacja. Lokalizację i zakres oznakowania dobierz do dokumentacji oraz warunków danego akwenu.
Ważne: tablica wskazuje miejsce postoju — nie jest urządzeniem do cumowania. Nie wolno wykorzystywać znaku ani jego słupka jako punktu mocowania cum.
Znaczenie E.5: § 7.05 oraz załącznik nr 7 do przepisów żeglugowych na śródlądowych drogach wodnych.
Wybór rozmiaru i wariantu
Dostępne są tablice 600 × 600 mm oraz 900 × 900 mm. Każdy wymiar można zamówić z folią pierwszej generacji RA1 lub drugiej generacji RA2.
W polu wyboru produktu odpowiadają im warianty: „600x600 1 generacja”, „600x600 2 generacja”, „900x900 1 generacja” i „900x900 2 generacja”. Liczbę uchwytów — 0 lub 2 — wybierasz niezależnie.
Rozmiar powinien odpowiadać projektowi oznakowania, wymaganej odległości odczytu oraz warunkom widoczności. Większy format zapewnia większą powierzchnię informacji, ale nie zastępuje prawidłowego ustawienia tablicy. Podana masa około 5 kg dotyczy wyłącznie wariantu 600 × 600 mm.
Lico odblaskowe RA1 lub RA2
RA1 to folia odblaskowa I generacji, natomiast RA2 — folia II generacji o wyższym poziomie odblaskowości. Lico odbija padające na nie światło; nie jest elementem świecącym samodzielnie.
Wybierz klasę folii przewidzianą w dokumentacji, z uwzględnieniem wymagań zarządcy i warunków obserwacji znaku.
Stalowy podkład i wykonanie
Kwadratowa tarcza jest wykonana z ocynkowanej blachy stalowej. Warstwa cynku zwiększa odporność podkładu na korozję, a podwójnie gięte krawędzie usztywniają tablicę i wzmacniają jej obrzeże.
Znak jest przeznaczony do użytkowania na zewnątrz. Podczas transportu i montażu należy chronić lico oraz powłoki ochronne przed zarysowaniem, a tablicę mocować zgodnie z instrukcją i warunkami miejsca instalacji.
Instrukcja montażu znaków – PDF (KLIKNIJ)Podgląd zamocowania tablicy
Ilustracja pokazuje ogólną zasadę mocowania za krawędzie tarczy. Przedstawia znak okrągły, nie oferowaną kwadratową tablicę E.5, i nie określa wysokości ustawienia oznakowania żeglugowego.
Jak dobrać rurę lub słupek?
Dobierz konstrukcję wsporczą do wymiaru tablicy, miejsca montażu i obciążeń wiatrem. Średnica słupka musi być zgodna z zakresem uchwytów, a długość — uwzględniać sposób posadowienia i wymaganą wysokość umieszczenia znaku.
Tablica powinna być stabilna i czytelna od strony nadpływających jednostek. Nie należy przenosić wysokości montażu znaków drogowych wprost na oznakowanie drogi wodnej. Poniższy schemat jest jedynie ilustracją doboru długości słupka; właściwe ustawienie wynika z dokumentacji dla danego miejsca.
Rura, słupek i elementy posadowienia nie są częścią tej oferty.
FAQ – najczęstsze pytania
Co oznacza znak żeglugowy E.5?
Zezwala na postój na kotwicy lub na cumach przy brzegu, po stronie drogi wodnej, z której znak jest pokazany.
Czy zezwolenie obejmuje także przeciwległy brzeg?
Nie. E.5 odnosi się do strony drogi wodnej, po której jest pokazany.
Czy oba rozmiary można zamówić z folią RA2?
Tak. Format 600 × 600 mm i 900 × 900 mm jest dostępny z folią RA1 albo RA2.
Ile waży znak?
Około 5 kg w formacie 600 × 600 mm. Ta wartość nie dotyczy większej tablicy.
Czy uchwyty są dołączone automatycznie?
Nie. Przy zakupie wybierasz wersję bez uchwytów albo z dwoma uchwytami montażowymi.
Czy znak można użytkować na zewnątrz?
Tak. Ma stalowy podkład zabezpieczony warstwą cynku i lico z folii odblaskowej.
Czy folia odblaskowa świeci sama?
Nie. Odbija padające na nią światło. Nie jest samodzielnym źródłem oświetlenia.
