Znak żeglugowy E.2 – linia napowietrzna nad drogą wodną
Znak żeglugowy E.2 „linia napowietrzna nad drogą wodną” informuje o przebiegu linii napowietrznej nad szlakiem żeglownym. Liczba umieszczona na znaku wskazuje wysokość linii nad poziomem najwyższej wody żeglownej, umożliwiając ocenę dostępnego prześwitu.
600x600 mm lub 900x900 mm
1 generacja lub 2 generacja
ok. 5 kg dla wariantu 600x600 mm
informacyjny znak żeglugowy
linia napowietrzna i jej wysokość nad WWŻ
0 lub 2 sztuki – wybór przy zakupie
Znak informuje o linii napowietrznej przebiegającej nad drogą wodną. Liczba umieszczona na znaku oznacza wysokość linii nad poziomem najwyższej wody żeglownej – WWŻ.
Podana wartość pozwala ocenić prześwit, ale nie zastępuje obowiązku uwzględnienia całkowitej wysokości jednostki, masztu, anten, ładunku i pozostałego wyposażenia oraz zachowania wymaganego zapasu bezpieczeństwa.
Znak E.2 stosuje się na śródlądowych drogach wodnych w miejscach, w których nad szlakiem żeglownym przebiega linia napowietrzna.
- przy liniach energetycznych przebiegających nad drogą wodną,
- przy innych liniach napowietrznych stanowiących przeszkodę nadwodną,
- na odcinkach wymagających przekazania informacji o dostępnym prześwicie,
- na szlakach użytkowanych przez jednostki z masztami, antenami lub wysokim wyposażeniem,
- w miejscach wskazanych w dokumentacji oznakowania zarządcy drogi wodnej.
W polu „Wielkość znaku” wybierz jeden z czterech dostępnych wariantów:
- 600x600 1 generacja
- 600x600 2 generacja
- 900x900 1 generacja
- 900x900 2 generacja

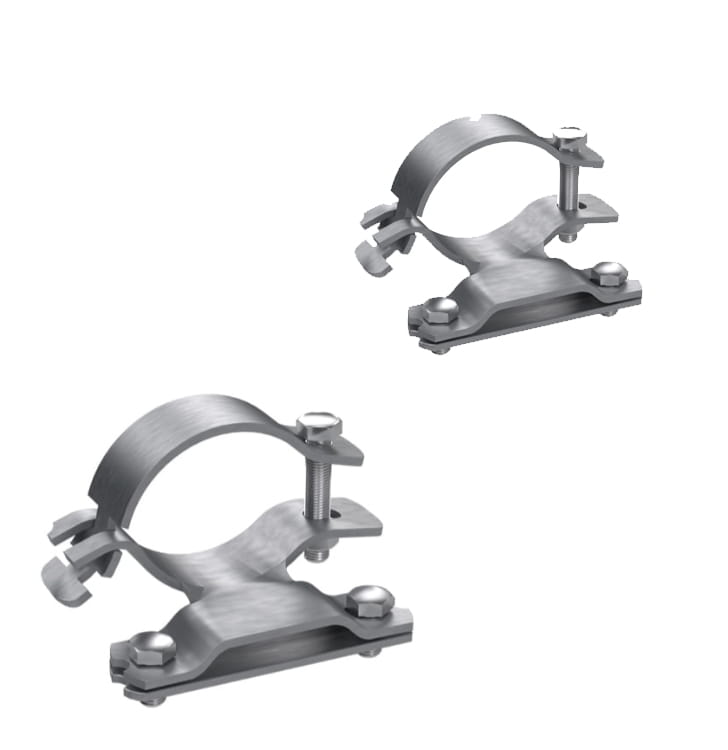

Niezależnie od wybranego wymiaru i generacji folii należy dodatkowo wskazać wariant z 0 albo 2 uchwytami montażowymi.
Wymiar znaku należy dobrać do miejsca ustawienia, wymaganej odległości odczytu oraz dokumentacji oznakowania przygotowanej przez zarządcę drogi wodnej. Większy format nie powinien być wybierany wyłącznie na podstawie wielkości akwenu.
Generację folii odblaskowej należy dopasować do wymaganej widoczności, warunków oświetleniowych oraz specyfikacji danego oznakowania.
| Symbol | E.2 |
| Nazwa | linia napowietrzna nad drogą wodną |
| Rodzaj znaku | informacyjny znak żeglugowy |
| Dostępne warianty | 600x600 1 generacja / 600x600 2 generacja / 900x900 1 generacja / 900x900 2 generacja |
| Waga | ok. 5 kg dla wariantu 600x600 mm |
| Podkład | ocynkowana blacha stalowa o grubości 1,25 mm |
| Krawędzie | podwójnie zaginane na całym obwodzie |
| Uchwyty montażowe | 0 lub 2 sztuki – zgodnie z wybranym wariantem |
1 generacja odpowiada folii odblaskowej typu RA1, stosowanej tam, gdzie taką konfigurację przewiduje dokumentacja oznakowania.
2 generacja odpowiada folii typu RA2 o wyższych parametrach odblaskowości. Wybór generacji powinien wynikać z wymaganej widoczności i specyfikacji zarządcy drogi wodnej.
Podkład znaku wykonany jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Krawędzie są podwójnie zaginane na całym obwodzie, co usztywnia tarczę i ogranicza ryzyko jej odkształcenia.
Tył znaku jest wykończony w kolorze szarym.
Czytelne oznakowanie linii napowietrznej pomaga ograniczyć ryzyko zbliżenia wysokich elementów jednostki do przeszkody przebiegającej nad drogą wodną.
Wartość podana na znaku nie powinna być jedyną podstawą decyzji o przejściu. Należy uwzględnić rzeczywistą wysokość jednostki, aktualne warunki nawigacyjne, komunikaty zarządcy drogi wodnej oraz wymagany zapas bezpieczeństwa.
Znaczenie znaku E.2 określa załącznik nr 7 do rozporządzenia Ministra Infrastruktury z dnia 28 kwietnia 2003 r. w sprawie przepisów żeglugowych na śródlądowych drogach wodnych.
