Znak żeglugowy D.2 – zalecenie trzymania się we wskazanym obszarze

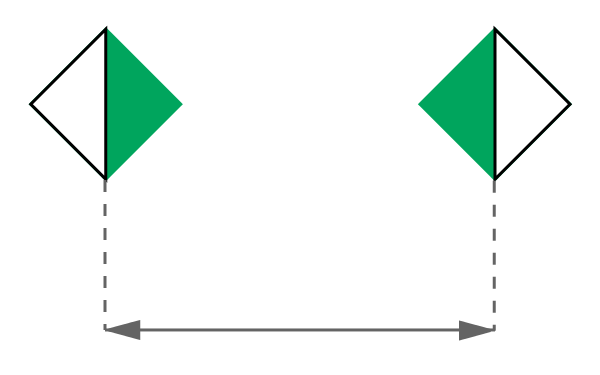

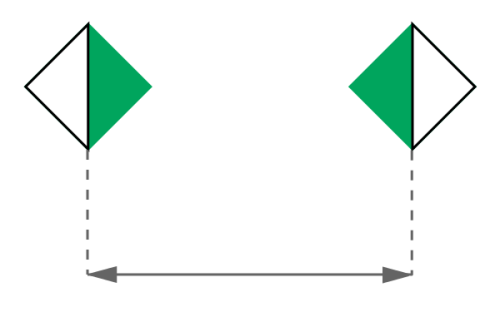

Znak żeglugowy D.2 oznacza zalecenie trzymania się we wskazanym obszarze. Przy oznakowanych przejściach pod mostami stałymi lub nad zamknięciami jazów wskazuje obszar pomiędzy dwiema tablicami albo światłami ustanawiającymi ten znak.
Tablicę zamówisz w rozmiarze 600 × 600 mm lub 900 × 900 mm, z folią odblaskową RA1 albo RA2. Uchwyty montażowe są opcjonalne: do wyboru 0 lub 2 uchwyty. Wariant wybierasz w polu „Uchwyty montażowe” przy cenie produktu.
Znaczenie i zastosowanie znaku D.2
D.2 należy do żeglugowych znaków zalecenia. Zaleca prowadzenie jednostki w obszarze wyznaczonym przez dwie tablice lub światła. Takie oznakowanie pomaga rozpoznać zalecany pas przejścia, w szczególności przy przejściach pod mostami stałymi i nad zamknięciami jazów.
Dwie tablice nie są jedynie sposobem na pokazanie znaku z różnych kierunków — wspólnie wskazują granice zalecanego obszaru. Ich rozmieszczenie powinno wynikać z dokumentacji oznakowania konkretnego przejścia.
D.2 nie podaje głębokości ani wysokości prześwitu. Odczytuj go łącznie z pozostałym oznakowaniem i warunkami żeglugi; sama tablica nie potwierdza, że dana jednostka zmieści się w przejściu.
Znaczenie i zastosowanie: § 6.24 ust. 2 lit. b oraz załącznik nr 7 do przepisów żeglugowych na śródlądowych drogach wodnych.
Wybór rozmiaru i wariantu
W polu „Wielkość znaku” wybierasz jednocześnie wymiar tablicy i rodzaj folii. Dostępne są cztery opcje:
- „600x600 1 generacja” — 600 × 600 mm, folia RA1.
- „600x600 2 generacja” — 600 × 600 mm, folia RA2.
- „900x900 1 generacja” — 900 × 900 mm, folia RA1.
- „900x900 2 generacja” — 900 × 900 mm, folia RA2.
Dobierz format i klasę folii do dokumentacji oznakowania, wymaganej odległości odczytu oraz warunków obserwacji. Większa tablica ma większą powierzchnię lica, ale nie zastępuje właściwego rozmieszczenia znaków.
Masa około 5 kg dotyczy tablicy 600 × 600 mm. Nie należy przyjmować tej wartości dla formatu 900 × 900 mm. Jeżeli oznakowanie obejmuje dwie tarcze, uwzględnij je osobno w zamawianej ilości.
Lico odblaskowe RA1 lub RA2
RA1 to folia odblaskowa I generacji, natomiast RA2 — folia II generacji o wyższym poziomie odblaskowości. Lico odbija padające na nie światło; nie jest elementem świecącym samodzielnie.
Wybierz klasę folii przewidzianą w dokumentacji, z uwzględnieniem wymagań zarządcy i warunków obserwacji znaku.
Stalowy podkład i wykonanie
Kwadratowa tarcza jest wykonana z blachy stalowej ocynkowanej o grubości 1,25 mm. Jej krawędzie są podwójnie zaginane na całym obwodzie, co usztywnia tablicę i wzmacnia obrzeże. Tył ma wykończenie w kolorze szarym.
Warstwa cynku ogranicza korozję stalowego podkładu. Aby zachować ochronę powierzchni, podczas transportu i montażu chroń tablicę przed zarysowaniem oraz uszkodzeniem lica. Mocowanie powinno odpowiadać wymiarowi tarczy i warunkom miejsca instalacji.
Instrukcja montażu znaków – PDF (KLIKNIJ)Podgląd zamocowania tablicy
Ilustracja pokazuje ogólną zasadę mocowania za krawędzie tarczy. Przedstawia znak okrągły, nie oferowaną kwadratową tablicę D.2, i nie określa wysokości ustawienia oznakowania żeglugowego.
Jak dobrać rurę lub słupek?
Dobierz konstrukcję wsporczą do wymiaru tablicy, miejsca montażu i obciążeń wiatrem. Średnica słupka musi być zgodna z zakresem uchwytów, a długość — uwzględniać sposób posadowienia i wymaganą wysokość umieszczenia znaku.
Tablica powinna być stabilna i czytelna od strony nadpływających jednostek. Nie należy przenosić wysokości montażu znaków drogowych wprost na oznakowanie drogi wodnej. Poniższy schemat jest jedynie ilustracją doboru długości słupka; właściwe ustawienie wynika z dokumentacji dla danego miejsca.
Rura, słupek i elementy posadowienia nie są częścią tej oferty.
FAQ – najczęstsze pytania
Co oznacza znak żeglugowy D.2?
Zalecenie trzymania się we wskazanym obszarze. Przy oznakowanym przejściu obszar ten znajduje się pomiędzy dwiema tablicami albo światłami ustanawiającymi znak.
Czy „Tak 2 szt.” oznacza dwie tablice?
Nie. Jest to opcja w polu uchwytów: dwa elementy montażowe na jedną tarczę. Liczbę tablic określa ilość zamawianego produktu.
Czy można wybrać wersję bez uchwytów?
Tak. Do wyboru są 0 lub 2 uchwyty. Wariant 0 oznacza samą tablicę, a wariant 2 — tablicę z dwoma uchwytami montażowymi.
Ile uchwytów potrzeba do dwóch tarcz?
Łącznie cztery sztuki, po dwa uchwyty na każdą tarczę.
Czy oba rozmiary są dostępne z folią RA2?
Tak. Zarówno 600 × 600 mm, jak i 900 × 900 mm można wybrać z folią I generacji RA1 lub II generacji RA2.
Czy folia odblaskowa świeci bez oświetlenia?
Nie. Odbija padające światło; nie jest samodzielnym źródłem światła.
