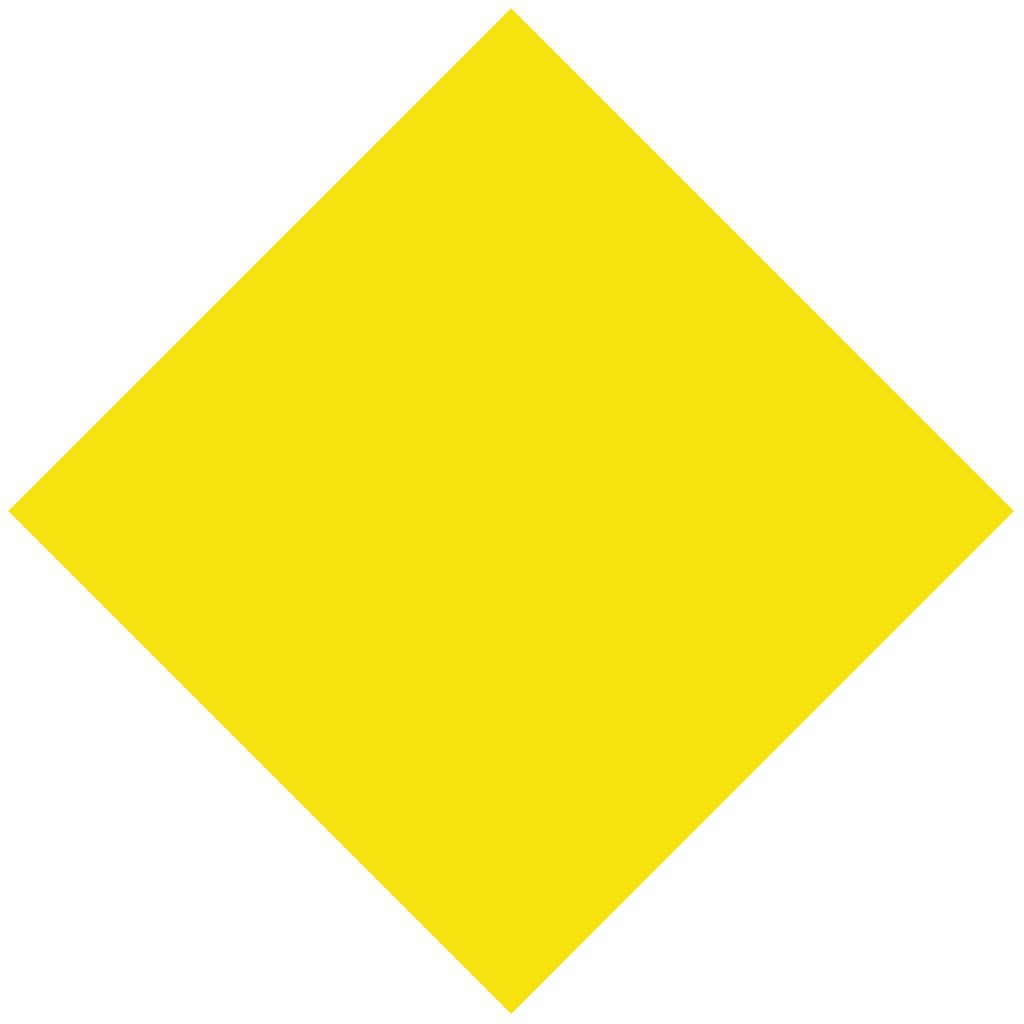

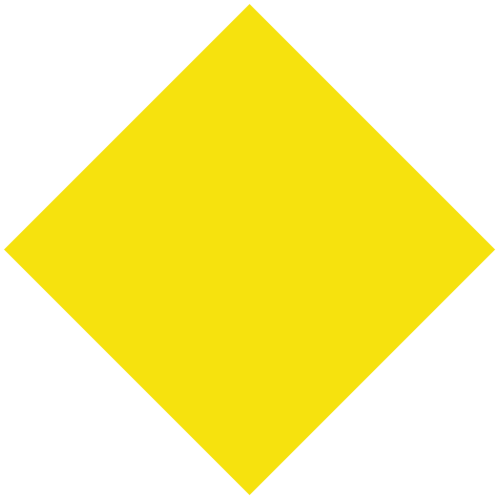

Znak żeglugowy D.1a – zalecenie przejścia w obydwu kierunkach
Znak żeglugowy D.1a wskazuje zalecane przejście, w którym dopuszczony jest ruch w obu kierunkach. Stosuje się go w oznakowaniu śródlądowych dróg wodnych, m.in. nad przejściami pod mostami. Nie oznacza to automatycznie możliwości jednoczesnego mijania się jednostek.
Tablicę zamówisz w rozmiarze 600 × 600 mm lub 900 × 900 mm, z folią odblaskową RA1 albo RA2. Uchwyty montażowe są opcjonalne: do wyboru 0 lub 2 uchwyty. Wariant wybierasz w polu „Uchwyty montażowe” przy cenie produktu.
Znaczenie i zastosowanie znaku D.1a
D.1a należy do żeglugowych znaków zalecenia. Nad przęsłem mostu wskazuje przejście zalecane dla jednostek płynących z obu stron. Jego rozmieszczenie powinno wynikać z dokumentacji oznakowania konkretnego obiektu.
Ruch dwukierunkowy nie oznacza jednoczesnego mijania. Przy zbyt wąskim przejściu nadal obowiązują zasady pokonywania wąskich przejść. Znak nie daje podstaw do wejścia w zajęty tor bez oceny sytuacji.
D.1a nie określa głębokości, wysokości prześwitu ani pierwszeństwa. Należy uwzględnić parametry jednostki, pozostałe oznakowanie, sygnalizację oraz polecenia obsługi obiektu.
Różnica względem D.1b: D.1a dotyczy obu kierunków; D.1b dopuszcza przejście tylko z jednej strony, zabraniając ruchu od strony przeciwnej.
Podstawa interpretacji: § 6.24–6.27 i załącznik nr 7 do przepisów żeglugowych na śródlądowych drogach wodnych.
Wybór rozmiaru i wariantu
W polu „Wielkość znaku” wybierasz jednocześnie wymiar tablicy i rodzaj folii. Dostępne są cztery opcje:
- „600x600 1 generacja” — 600 × 600 mm, folia RA1.
- „600x600 2 generacja” — 600 × 600 mm, folia RA2.
- „900x900 1 generacja” — 900 × 900 mm, folia RA1.
- „900x900 2 generacja” — 900 × 900 mm, folia RA2.
Dobierz format i klasę folii do dokumentacji oznakowania, wymaganej odległości odczytu oraz warunków obserwacji. Większa tablica ma większą powierzchnię lica, ale nie zastępuje właściwego rozmieszczenia znaków.
Masa około 5 kg dotyczy tablicy 600 × 600 mm. Nie należy przyjmować tej wartości dla formatu 900 × 900 mm. Liczbę potrzebnych tablic ustal na podstawie dokumentacji oznakowania; wybór dwóch uchwytów nie zwiększa liczby zamawianych tarcz.
Lico odblaskowe RA1 lub RA2
RA1 to folia odblaskowa I generacji, natomiast RA2 — folia II generacji o wyższym poziomie odblaskowości. Lico odbija padające na nie światło; nie jest elementem świecącym samodzielnie.
Wybierz klasę folii przewidzianą w dokumentacji, z uwzględnieniem wymagań zarządcy i warunków obserwacji znaku.
Stalowy podkład i wykonanie
Kwadratowa tarcza jest wykonana z blachy stalowej ocynkowanej o grubości 1,25 mm. Jej krawędzie są podwójnie zaginane na całym obwodzie, co usztywnia tablicę i wzmacnia obrzeże. Tył ma wykończenie w kolorze szarym.
Warstwa cynku ogranicza korozję stalowego podkładu. Aby zachować ochronę powierzchni, podczas transportu i montażu chroń tablicę przed zarysowaniem oraz uszkodzeniem lica. Mocowanie powinno odpowiadać wymiarowi tarczy i warunkom miejsca instalacji.
Instrukcja montażu znaków – PDF (KLIKNIJ)Podgląd zamocowania tablicy
Ilustracja pokazuje ogólną zasadę mocowania za krawędzie tarczy. Przedstawia znak okrągły, nie oferowaną kwadratową tablicę D.1a, i nie określa wysokości ustawienia oznakowania żeglugowego.
Jak dobrać rurę lub słupek?
Dobierz konstrukcję wsporczą do wymiaru tablicy, miejsca montażu i obciążeń wiatrem. Średnica słupka musi być zgodna z zakresem uchwytów, a długość — uwzględniać sposób posadowienia i wymaganą wysokość umieszczenia znaku.
Tablica powinna być stabilna i czytelna od strony nadpływających jednostek. Nie należy przenosić wysokości montażu znaków drogowych wprost na oznakowanie drogi wodnej. Poniższy schemat jest jedynie ilustracją doboru długości słupka; właściwe ustawienie wynika z dokumentacji dla danego miejsca.
Rura, słupek i elementy posadowienia nie są częścią tej oferty.
FAQ – najczęstsze pytania
Czy D.1a pozwala zawsze minąć się pod mostem?
Nie. Dopuszczenie ruchu z obu stron nie jest potwierdzeniem, że przejście pomieści dwie jednostki jednocześnie.
Czy uchwyty są obowiązkową częścią zamówienia?
Nie. Do wyboru: 0 lub 2 uchwyty. Opcja „Nie” oznacza samą tablicę, a „Tak 2 szt.” — tablicę z dwoma uchwytami montażowymi.
Czy wybór „Tak 2 szt.” oznacza dwie tablice?
Nie. Liczba ta dotyczy uchwytów do jednej tarczy. Ilość tablic wskazujesz osobno przy zamówieniu.
Jak wybrać wymiar i folię?
Pole „Wielkość znaku” łączy oba parametry: 600 × 600 lub 900 × 900 mm oraz folię I generacji RA1 albo II generacji RA2.
Czy masa około 5 kg dotyczy obu rozmiarów?
Nie. To wartość dla tablicy 600 × 600 mm; nie należy przenosić jej na wariant 900 × 900 mm.
Czy znak świeci w całkowitej ciemności?
Nie. Folia odblaskowa odbija padające światło i nie jest samodzielnym źródłem oświetlenia.
Czy w ofercie jest słupek?
Nie. Rurę, słupek i elementy posadowienia dobiera się oddzielnie do uchwytów, wymiaru tablicy i warunków montażu.
