Znak żeglugowy C.4 – inne ograniczenia ruchu żeglugowego

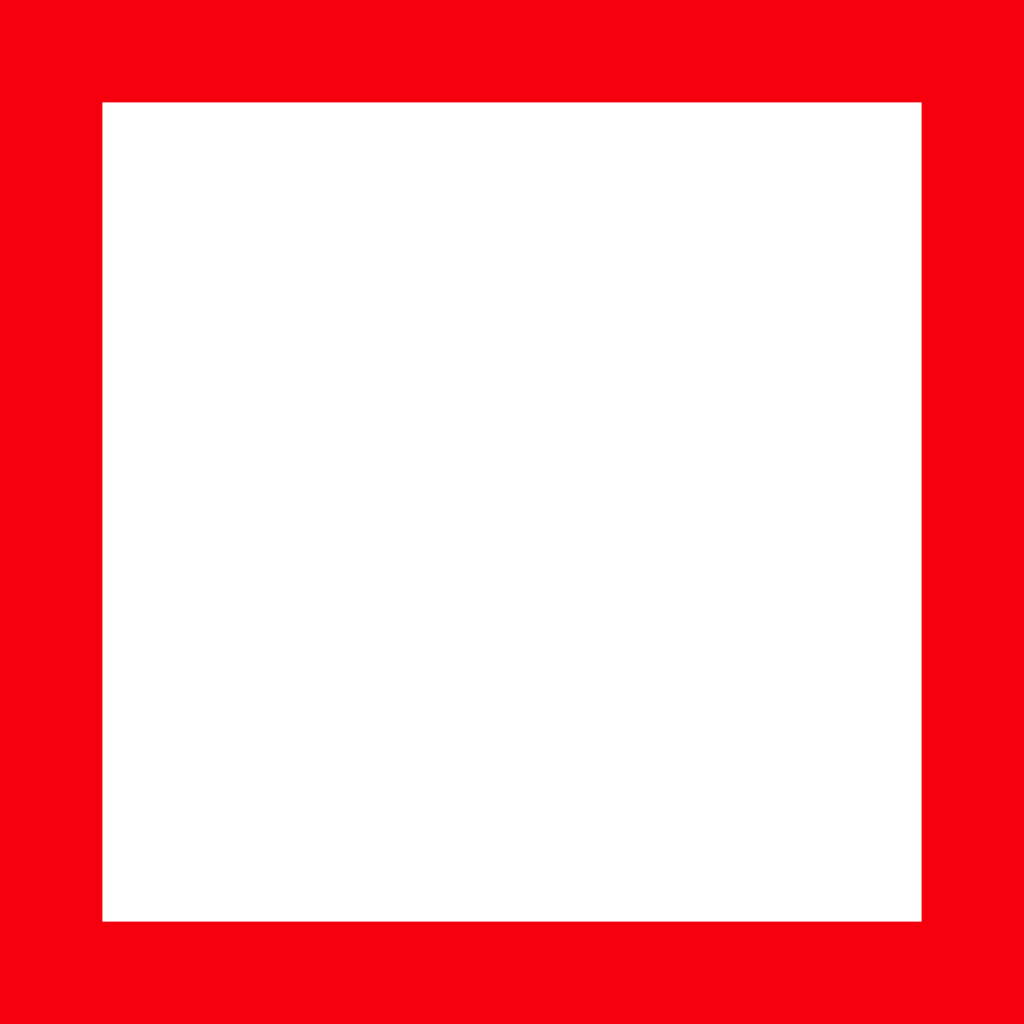

Znak żeglugowy C.4 wskazuje inne ograniczenia ruchu żeglugowego, z którymi należy się zapoznać. Szczegóły mogą być podane na białym polu znaku lub pod nim, w formie symbolu albo napisu. Treść uzupełniająca pozwala ustalić, jakie zasady obowiązują w oznaczonym miejscu.
Tablicę zamówisz w rozmiarze 600 × 600 mm lub 900 × 900 mm, z folią odblaskową RA1 albo RA2. Uchwyty montażowe są opcjonalne: do wyboru 0 lub 2 uchwyty. Wariant wybierasz w polu „Uchwyty montażowe” przy cenie produktu.
Znaczenie i zastosowanie znaku C.4
C.4 należy do żeglugowych znaków ograniczenia. Sygnalizuje obowiązywanie ograniczeń, których szczegóły użytkownik drogi wodnej powinien poznać. Sam symbol nie wskazuje jednej, stałej dla wszystkich lokalizacji zasady.
Informacja uzupełniająca nie musi znajdować się na osobnej tabliczce: przepisy przewidują również umieszczenie symbolu lub napisu na białym polu znaku. Oznakowanie należy odczytać łącznie z treścią ograniczenia i właściwymi informacjami dla danego odcinka.
Może być elementem oznakowania lokalnych zmian organizacji żeglugi i rejonów obiektów hydrotechnicznych. Przepisy przewidują także specjalne oznaczanie znakiem C.4 rejonu śluzy lub pochylni. Miejsce ustawienia i treść należy dobrać do dokumentacji oznakowania.
Nie należy utożsamiać C.4 z automatycznym zakazem przejścia. To rodzaj podanego ograniczenia określa sposób postępowania; sama obecność symbolu nie wyjaśnia jego zakresu.
Podstawa: załącznik nr 7 oraz definicja rejonu śluzy lub pochylni w § 1.01 przepisów żeglugowych na śródlądowych drogach wodnych.
Wybór rozmiaru i wariantu
W polu „Wielkość znaku” wybierasz jednocześnie wymiar tablicy i rodzaj folii. Dostępne są cztery opcje:
- „600x600 1 generacja” — 600 × 600 mm, folia RA1.
- „600x600 2 generacja” — 600 × 600 mm, folia RA2.
- „900x900 1 generacja” — 900 × 900 mm, folia RA1.
- „900x900 2 generacja” — 900 × 900 mm, folia RA2.
Dobierz format i klasę folii do dokumentacji oznakowania, wymaganej odległości odczytu oraz warunków obserwacji. Większa tablica ma większą powierzchnię lica, ale nie zastępuje właściwego rozmieszczenia znaków.
Jeśli projekt przewiduje dodatkowy napis lub symbol, przed zakupem potwierdź jego treść i sposób wykonania. Wybór wymiaru, folii oraz uchwytów nie określa indywidualnej treści ograniczenia. Ewentualną tabliczkę uzupełniającą i jej zakres należy uzgodnić osobno.
Masa około 5 kg dotyczy tablicy 600 × 600 mm. Nie należy przyjmować tej wartości dla formatu 900 × 900 mm. Liczbę potrzebnych tablic ustal na podstawie dokumentacji oznakowania; wybór dwóch uchwytów nie zwiększa liczby zamawianych tarcz.
Lico odblaskowe RA1 lub RA2
RA1 to folia odblaskowa I generacji, natomiast RA2 — folia II generacji o wyższym poziomie odblaskowości. Lico odbija padające na nie światło; nie jest elementem świecącym samodzielnie.
Wybierz klasę folii przewidzianą w dokumentacji, z uwzględnieniem wymagań zarządcy i warunków obserwacji znaku.
Stalowy podkład i wykonanie
Kwadratowa tarcza jest wykonana z blachy stalowej ocynkowanej o grubości 1,25 mm. Jej krawędzie są podwójnie zaginane na całym obwodzie, co usztywnia tablicę i wzmacnia obrzeże. Tył ma wykończenie w kolorze szarym.
Warstwa cynku ogranicza korozję stalowego podkładu. Aby zachować ochronę powierzchni, podczas transportu i montażu chroń tablicę przed zarysowaniem oraz uszkodzeniem lica. Mocowanie powinno odpowiadać wymiarowi tarczy i warunkom miejsca instalacji.
Instrukcja montażu znaków – PDF (KLIKNIJ)Podgląd zamocowania tablicy
Ilustracja pokazuje ogólną zasadę mocowania za krawędzie tarczy. Przedstawia znak okrągły, nie oferowaną kwadratową tablicę C.4, i nie określa wysokości ustawienia oznakowania żeglugowego.
Jak dobrać rurę lub słupek?
Dobierz konstrukcję wsporczą do wymiaru tablicy, miejsca montażu i obciążeń wiatrem. Średnica słupka musi być zgodna z zakresem uchwytów, a długość — uwzględniać sposób posadowienia i wymaganą wysokość umieszczenia znaku.
Tablica powinna być stabilna i czytelna od strony nadpływających jednostek. Nie należy przenosić wysokości montażu znaków drogowych wprost na oznakowanie drogi wodnej. Poniższy schemat jest jedynie ilustracją doboru długości słupka; właściwe ustawienie wynika z dokumentacji dla danego miejsca.
Rura, słupek i elementy posadowienia nie są częścią tej oferty.
FAQ – najczęstsze pytania
Co oznacza C.4?
Wskazuje inne ograniczenia ruchu żeglugowego, z którymi należy się zapoznać. Szczegółowy zakres wynika z treści dotyczącej danego miejsca.
Czy informacja musi być na osobnej tabliczce?
Nie. Symbol lub napis określający ograniczenie może znajdować się również na białym polu znaku.
Czy opis obejmuje dowolny napis na zamówienie?
Nie należy tego zakładać. Jeżeli potrzebny jest indywidualny napis, symbol lub dodatkowa tabliczka, potwierdź zakres wykonania ze sklepem przed zakupem.
Czy uchwyty są dołączane automatycznie?

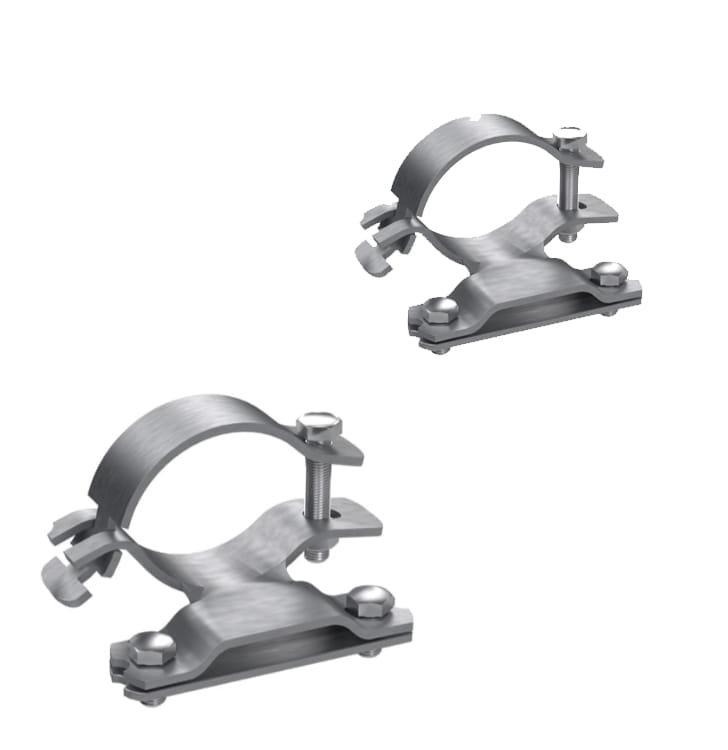

Nie. Do wyboru: 0 lub 2 uchwyty. Wersja bez uchwytów obejmuje samą tablicę, a wersja z dwoma uchwytami — tablicę i komplet montażowy do jednej tarczy.
Jakie wymiary i folie są dostępne?
600 × 600 mm oraz 900 × 900 mm, każdy z folią I generacji RA1 lub II generacji RA2.
Czy masa około 5 kg dotyczy obu formatów?
Nie. Podana masa odnosi się do tablicy 600 × 600 mm, nie do wariantu 900 × 900 mm.
Czy w zestawie znajduje się słupek?
Nie. Rura, słupek i elementy posadowienia są dobierane oddzielnie. Sprawdź dopasowanie uchwytów do planowanej konstrukcji.
