Znak żeglugowy C.3 – ograniczona szerokość szlaku lub kanału żeglownego
Znak żeglugowy C.3 informuje o ograniczonej szerokości szlaku lub kanału żeglownego. Pozwala wcześniej rozpoznać odcinek z ograniczoną przestrzenią do przejścia i manewrowania. Jeśli na tablicy podano liczbę, określa ona szerokość przejścia.
Tablicę zamówisz w rozmiarze 600 × 600 mm lub 900 × 900 mm, z folią odblaskową RA1 albo RA2. Uchwyty montażowe są opcjonalne: do wyboru 0 lub 2 uchwyty. Wariant wybierasz w polu „Uchwyty montażowe” przy cenie produktu.
Znaczenie i zastosowanie znaku C.3
C.3 należy do żeglugowych znaków ograniczenia. Dotyczy szerokości szlaku lub kanału, a nie głębokości wody, wysokości prześwitu czy odległości od brzegu. Przepisy dopuszczają umieszczenie na nim liczby określającej szerokość przejścia.
Znak służy do oznakowania miejsc o ograniczonej przestrzeni do żeglugi, np. wąskich kanałów i przewężeń między brzegami lub elementami infrastruktury. Jego lokalizację należy ustalić w dokumentacji oznakowania tak, aby informacja mogła być odczytana przed wejściem w ograniczony odcinek.
Podana szerokość nie jest gwarancją bezpiecznego przejścia każdej jednostki. Przy ocenie manewru trzeba uwzględnić gabaryty statku lub zestawu, potrzebny odstęp od przeszkód, warunki na wodzie i ruch innych jednostek.
Sam C.3 nie ustanawia pierwszeństwa ani nie potwierdza możliwości jednoczesnego mijania. Należy uwzględnić pozostałe oznakowanie i zasady ruchu obowiązujące w danym miejscu.
Znaczenie znaku i możliwość podania szerokości na licu: załącznik nr 7 do przepisów żeglugowych na śródlądowych drogach wodnych.
Wybór rozmiaru i wariantu
W polu „Wielkość znaku” wybierasz jednocześnie wymiar tablicy i rodzaj folii. Dostępne są cztery opcje:
- „600x600 1 generacja” — 600 × 600 mm, folia RA1.
- „600x600 2 generacja” — 600 × 600 mm, folia RA2.
- „900x900 1 generacja” — 900 × 900 mm, folia RA1.
- „900x900 2 generacja” — 900 × 900 mm, folia RA2.
Dobierz format i klasę folii do dokumentacji oznakowania, wymaganej odległości odczytu oraz warunków obserwacji. Większa tablica ma większą powierzchnię lica, ale nie zastępuje właściwego rozmieszczenia znaków.
Jeżeli dokumentacja przewiduje podanie szerokości na znaku, przed zakupem potwierdź wymaganą wartość i zakres wykonania. Rozmiar tarczy 600 × 600 lub 900 × 900 mm nie jest szerokością przejścia. Wybór formatu i folii nie ustala automatycznie liczby na licu.
Masa około 5 kg dotyczy tablicy 600 × 600 mm. Nie należy przyjmować tej wartości dla formatu 900 × 900 mm. Liczbę potrzebnych tablic ustal na podstawie dokumentacji oznakowania; wybór dwóch uchwytów nie zwiększa liczby zamawianych tarcz.
Lico odblaskowe RA1 lub RA2
RA1 to folia odblaskowa I generacji, natomiast RA2 — folia II generacji o wyższym poziomie odblaskowości. Lico odbija padające na nie światło; nie jest elementem świecącym samodzielnie.
Wybierz klasę folii przewidzianą w dokumentacji, z uwzględnieniem wymagań zarządcy i warunków obserwacji znaku.
Stalowy podkład i wykonanie
Kwadratowa tarcza jest wykonana z blachy stalowej ocynkowanej o grubości 1,25 mm. Jej krawędzie są podwójnie zaginane na całym obwodzie, co usztywnia tablicę i wzmacnia obrzeże. Tył ma wykończenie w kolorze szarym.
Warstwa cynku ogranicza korozję stalowego podkładu. Aby zachować ochronę powierzchni, podczas transportu i montażu chroń tablicę przed zarysowaniem oraz uszkodzeniem lica. Mocowanie powinno odpowiadać wymiarowi tarczy i warunkom miejsca instalacji.
Instrukcja montażu znaków – PDF (KLIKNIJ)Podgląd zamocowania tablicy
Ilustracja pokazuje ogólną zasadę mocowania za krawędzie tarczy. Przedstawia znak okrągły, nie oferowaną kwadratową tablicę C.3, i nie określa wysokości ustawienia oznakowania żeglugowego.
Jak dobrać rurę lub słupek?
Dobierz konstrukcję wsporczą do wymiaru tablicy, miejsca montażu i obciążeń wiatrem. Średnica słupka musi być zgodna z zakresem uchwytów, a długość — uwzględniać sposób posadowienia i wymaganą wysokość umieszczenia znaku.
Tablica powinna być stabilna i czytelna od strony nadpływających jednostek. Nie należy przenosić wysokości montażu znaków drogowych wprost na oznakowanie drogi wodnej. Poniższy schemat jest jedynie ilustracją doboru długości słupka; właściwe ustawienie wynika z dokumentacji dla danego miejsca.
Rura, słupek i elementy posadowienia nie są częścią tej oferty.
FAQ – najczęstsze pytania
Co oznacza znak C.3?
Ograniczenie szerokości szlaku lub kanału żeglownego. Informuje o dostępnej przestrzeni do przejścia, nie o głębokości wody.
Czy na znaku musi być liczba?
Przepisy dopuszczają podanie wartości liczbowej określającej szerokość przejścia. Treść konkretnej tablicy należy dopasować do dokumentacji oznakowania.
Czy C.3 określa pierwszeństwo w przewężeniu?
Nie. Sam znak nie rozstrzyga pierwszeństwa ani nie oznacza, że dwie jednostki mogą minąć się jednocześnie.

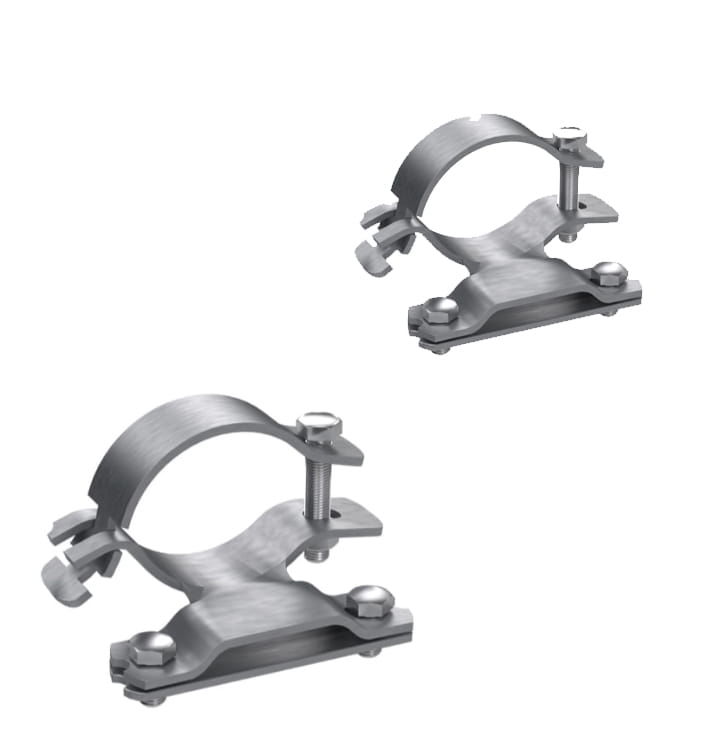

Czy uchwyty są dołączane automatycznie?
Nie. Do wyboru: 0 lub 2 uchwyty. „Nie” oznacza samą tablicę, a „Tak 2 szt.” — tablicę z dwoma uchwytami do zamocowania jednej tarczy.
Czy oba rozmiary są dostępne z folią RA2?
Tak. 600 × 600 mm i 900 × 900 mm można wybrać z folią I generacji RA1 lub II generacji RA2.
Ile waży znak?
Około 5 kg w formacie 600 × 600 mm. Ta wartość nie dotyczy większej tablicy.
Czy zamówienie obejmuje słupek?
Nie. Słupek, rura i elementy posadowienia są dobierane osobno. Zakres uchwytów musi odpowiadać planowanej konstrukcji.
