Znak żeglugowy C.2 – ograniczona wysokość prześwitu nad zwierciadłem wody
Znak żeglugowy C.2 informuje o ograniczonej wysokości prześwitu nad zwierciadłem wody. Pomaga rozpoznać ograniczenie przed przejściem pod mostem, kładką lub inną konstrukcją nad drogą wodną. Na licu może znajdować się liczba określająca wysokość.

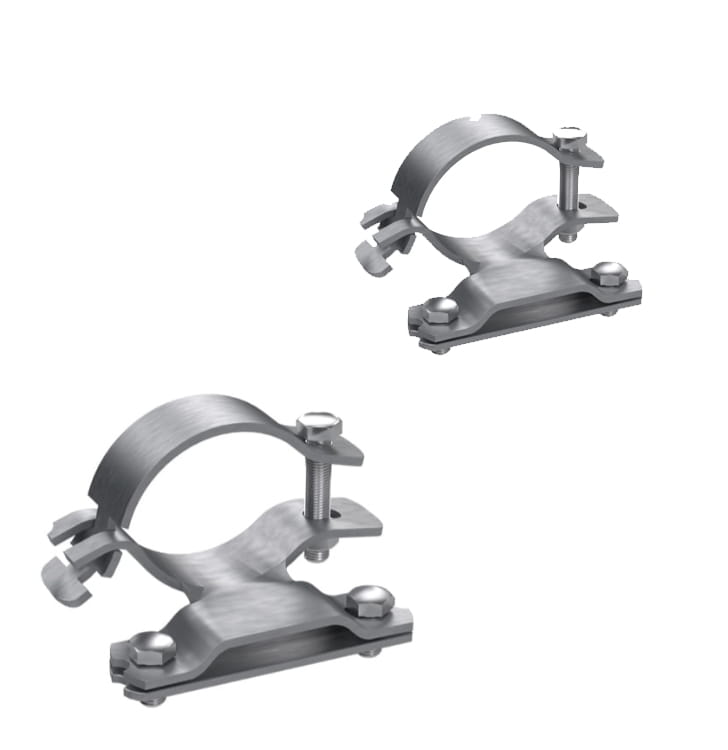

Tablicę zamówisz w rozmiarze 600 × 600 mm lub 900 × 900 mm, z folią odblaskową RA1 albo RA2. Uchwyty montażowe są opcjonalne: do wyboru 0 lub 2 uchwyty. Wariant wybierasz w polu „Uchwyty montażowe” przy cenie produktu.
Znaczenie i zastosowanie znaku C.2
C.2 jest żeglugowym znakiem ograniczenia. Dotyczy przestrzeni nad wodą, nie głębokości szlaku ani szerokości przejścia. Treść i lokalizację tablicy należy dopasować do dokumentacji oznakowania danego obiektu.
Na rzekach o zmiennym poziomie wody wysokość jest odnoszona do poziomu najwyższej wody żeglownej. Stała liczba na znaku nie jest więc bieżącym pomiarem. Wzrost poziomu wody zmniejsza przestrzeń pod nieruchomą konstrukcją.
Przed przejściem trzeba uwzględnić rzeczywistą wysokość jednostki nad wodą, w tym maszt, anteny, kabinę i ładunek, oraz odpowiedni zapas bezpieczeństwa. Równość wysokości jednostki i prześwitu nie oznacza bezpiecznego przejścia.
Oznakowanie nie zastępuje sprawdzenia aktualnych warunków, komunikatów nawigacyjnych i pozostałych sygnałów przy obiekcie.
Znaczenie C.2 i zasady odniesienia wysokości: załącznik nr 7 do przepisów żeglugowych na śródlądowych drogach wodnych.
Wybór rozmiaru i wariantu
W polu „Wielkość znaku” wybierasz jednocześnie wymiar tablicy i rodzaj folii. Dostępne są cztery opcje:
- „600x600 1 generacja” — 600 × 600 mm, folia RA1.
- „600x600 2 generacja” — 600 × 600 mm, folia RA2.
- „900x900 1 generacja” — 900 × 900 mm, folia RA1.
- „900x900 2 generacja” — 900 × 900 mm, folia RA2.
Dobierz format i klasę folii do dokumentacji oznakowania, wymaganej odległości odczytu oraz warunków obserwacji. Większa tablica ma większą powierzchnię lica, ale nie zastępuje właściwego rozmieszczenia znaków.
Jeżeli dokumentacja przewiduje wartość wysokości na znaku, przed zakupem potwierdź liczbę i zakres wykonania. Wymiar tarczy 600 × 600 lub 900 × 900 mm nie jest wartością prześwitu. Wybór rozmiaru i folii nie ustala automatycznie treści liczbowej na licu.
Masa około 5 kg dotyczy tablicy 600 × 600 mm. Nie należy przyjmować tej wartości dla formatu 900 × 900 mm. Liczbę potrzebnych tablic ustal na podstawie dokumentacji oznakowania; wybór dwóch uchwytów nie zwiększa liczby zamawianych tarcz.
Lico odblaskowe RA1 lub RA2
RA1 to folia odblaskowa I generacji, natomiast RA2 — folia II generacji o wyższym poziomie odblaskowości. Lico odbija padające na nie światło; nie jest elementem świecącym samodzielnie.
Wybierz klasę folii przewidzianą w dokumentacji, z uwzględnieniem wymagań zarządcy i warunków obserwacji znaku.
Stalowy podkład i wykonanie
Kwadratowa tarcza jest wykonana z blachy stalowej ocynkowanej o grubości 1,25 mm. Jej krawędzie są podwójnie zaginane na całym obwodzie, co usztywnia tablicę i wzmacnia obrzeże. Tył ma wykończenie w kolorze szarym.
Warstwa cynku ogranicza korozję stalowego podkładu. Aby zachować ochronę powierzchni, podczas transportu i montażu chroń tablicę przed zarysowaniem oraz uszkodzeniem lica. Mocowanie powinno odpowiadać wymiarowi tarczy i warunkom miejsca instalacji.
Instrukcja montażu znaków – PDF (KLIKNIJ)Podgląd zamocowania tablicy
Ilustracja pokazuje ogólną zasadę mocowania za krawędzie tarczy. Przedstawia znak okrągły, nie oferowaną kwadratową tablicę C.2, i nie określa wysokości ustawienia oznakowania żeglugowego.
Jak dobrać rurę lub słupek?
Dobierz konstrukcję wsporczą do wymiaru tablicy, miejsca montażu i obciążeń wiatrem. Średnica słupka musi być zgodna z zakresem uchwytów, a długość — uwzględniać sposób posadowienia i wymaganą wysokość umieszczenia znaku.
Tablica powinna być stabilna i czytelna od strony nadpływających jednostek. Nie należy przenosić wysokości montażu znaków drogowych wprost na oznakowanie drogi wodnej. Poniższy schemat jest jedynie ilustracją doboru długości słupka; właściwe ustawienie wynika z dokumentacji dla danego miejsca.
Rura, słupek i elementy posadowienia nie są częścią tej oferty.
FAQ – najczęstsze pytania
Czy C.2 podaje aktualny prześwit?
Nie jest bieżącym pomiarem. Na rzekach o zmiennym poziomie wody wysokość na znaku odnosi się do najwyższej wody żeglownej.
Czy w zamówieniu można określić liczbę na znaku?
Jeśli projekt wymaga konkretnej wartości, przed zakupem uzgodnij jej wykonanie ze sklepem. Sam wybór rozmiaru i folii nie wskazuje tej liczby.
Czy uchwyty są dołączane automatycznie?
Nie. Do wyboru: 0 lub 2 uchwyty. „Nie” oznacza samą tablicę, a „Tak 2 szt.” — tablicę z dwoma uchwytami do zamocowania jednej tarczy.
Czy oba rozmiary są dostępne z folią RA2?
Tak. Zarówno 600 × 600 mm, jak i 900 × 900 mm można wybrać z folią I generacji RA1 lub II generacji RA2.
Czy znak świeci bez oświetlenia?
Nie. Folia odblaskowa odbija padające światło, ale sama go nie wytwarza.
Ile waży tablica?
Około 5 kg w formacie 600 × 600 mm. Podana masa nie dotyczy większego wariantu 900 × 900 mm.
Czy zestaw obejmuje słupek?
Nie. Rura, słupek i elementy posadowienia są dobierane oddzielnie. Przed montażem sprawdź dopasowanie konstrukcji do uchwytów i wymiaru tarczy.
