Znak żeglugowy A.5.1 – zakaz postoju na szerokości określonej na znaku w metrach

Znak żeglugowy A.5.1 oznacza zakaz postoju na pasie akwenu o szerokości podanej na znaku w metrach, licząc od miejsca jego ustawienia. Liczba umieszczona na licu określa zatem, jak daleko od znaku sięga obszar objęty zakazem.

Tablica jest dostępna w rozmiarze 600 × 600 albo 900 × 900 mm, z folią odblaskową RA1 lub RA2. Przy zakupie klient wybiera również samą tablicę bez uchwytów albo wariant z 2 uchwytami do montażu na jednej rurze lub jednym słupku.

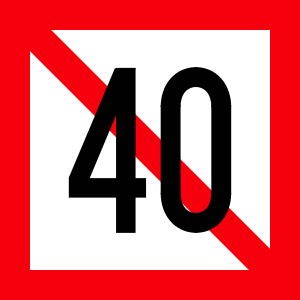

Zdjęcie produktu przedstawia znak z liczbą 40, która oznacza zakaz postoju na pasie akwenu o szerokości 40 m, licząc od miejsca ustawienia znaku.

Jeżeli dokumentacja wymaga innej liczby, przed złożeniem zamówienia skontaktuj się ze sklepem w celu potwierdzenia możliwości wykonania właściwego lica. Wartości nie należy dobierać dowolnie – musi odpowiadać projektowi oznakowania.

W polach wyboru produktu dostępne są cztery warianty rozmiaru i folii:

• 600 × 600 mm – folia I generacji RA1,
• 600 × 600 mm – folia II generacji RA2,
• 900 × 900 mm – folia I generacji RA1,
• 900 × 900 mm – folia II generacji RA2.

Niezależnie wybiera się liczbę uchwytów: 0 albo 2 sztuki. Właściwy rozmiar i typ folii powinny wynikać z dokumentacji oznakowania oraz wytycznych zarządcy drogi wodnej.

A.5.1 należy do znaków żeglugowych zakazu. Stosuje się go na odcinku drogi wodnej, na którym postój jest zabroniony w pasie akwenu o szerokości wskazanej liczbą na znaku.

Zakaz dotyczy postoju jednostek w wyznaczonym pasie, zarówno na kotwicy, jak i na cumach przy brzegu. Nie oznacza zakazu przepływania przez dany odcinek.

Liczba na znaku nie określa długości odcinka drogi wodnej ani dopuszczalnej odległości od innej jednostki. Wskazuje szerokość pasa akwenu objętego zakazem postoju, wyrażoną w metrach i liczoną od miejsca ustawienia znaku.

Przykładowo liczba „40” oznacza, że zakaz postoju obowiązuje na szerokości 40 m od znaku. Dokładny zakres i lokalizację oznakowania należy ustalać zgodnie z dokumentacją danej drogi wodnej.

Zamówienie obejmuje jedną tablicę znaku żeglugowego A.5.1 w wybranym rozmiarze i z wybranym typem folii odblaskowej. W zależności od konfiguracji klient otrzymuje samą tablicę bez uchwytów albo tablicę z 2 uchwytami do montażu na jednej rurze lub jednym słupku Ø 48–60,3 mm.

Podkład wykonano z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginane krawędzie na całym obwodzie zwiększają sztywność tablicy, a jej tył jest lakierowany proszkowo na kolor szary.

Lico wykonuje się z folii odblaskowej I generacji RA1 albo II generacji RA2 – zgodnie z wariantem wybranym przy zakupie.

A.5 oznacza zakaz postoju po stronie drogi wodnej, z której pokazany jest znak.

A.5.1 dodatkowo określa szerokość pasa objętego zakazem. Szerokość tę podaje liczba umieszczona na znaku. Nie należy zamawiać A.5.1 zamiast A.5, jeżeli projekt nie przewiduje podania konkretnej wartości w metrach.

RA1 – folia odblaskowa I generacji: wariant podstawowy, dobierany do warunków lokalnych i wymagań dokumentacji.

RA2 – folia odblaskowa II generacji: wariant o wyższych parametrach odblaskowości. Typ folii powinien wynikać z projektu oznakowania i wytycznych zarządcy drogi wodnej, a nie wyłącznie z wielkości tablicy.

• na odcinkach śródlądowych dróg wodnych objętych zakazem postoju,
• tam, gdzie zakaz ma obejmować pas akwenu o konkretnej szerokości liczonej od znaku,
• w lokalizacjach wskazanych w zatwierdzonej dokumentacji oznakowania żeglugowego,
• zgodnie z decyzją i wytycznymi właściwego zarządcy drogi wodnej.

• łączy informację o zakazie postoju z dokładnym określeniem jego szerokości,
• dwa dostępne rozmiary ułatwiają dobór tablicy do warunków lokalnych,
• możliwość wyboru folii odblaskowej RA1 albo RA2,
• ocynkowany stalowy podkład zapewnia sztywną konstrukcję,
• podwójnie zaginane krawędzie wzmacniają tablicę,
• możliwość zakupu samej tablicy albo wariantu z 2 uchwytami montażowymi.

Ważne: wartość w metrach, wymiar tablicy, typ folii, miejsce ustawienia i sposób montażu muszą odpowiadać zatwierdzonej dokumentacji oznakowania oraz wymaganiom właściwego zarządcy drogi wodnej.

Wariant z 2 uchwytami jest przeznaczony do zamocowania jednej tablicy na jednej rurze lub jednym słupku Ø 48–60,3 mm. Konstrukcja wsporcza i jej posadowienie nie wchodzą w skład produktu.

Co oznacza znak żeglugowy A.5.1?
Oznacza zakaz postoju na pasie akwenu o szerokości wskazanej na znaku w metrach, licząc od miejsca ustawienia znaku.

Co oznacza liczba 40 na zdjęciu produktu?
Oznacza szerokość zakazu wynoszącą 40 m od znaku.

Czy można zamówić znak z inną liczbą?
Jeżeli projekt wymaga innej wartości, przed zakupem należy skontaktować się ze sklepem i potwierdzić możliwość wykonania właściwego lica.

Czy A.5.1 zabrania przepływania?
Nie. Znak dotyczy postoju w wyznaczonym pasie akwenu, a nie samego przepływania przez odcinek.

Jakie wymiary i folie są dostępne?
Do wyboru są rozmiary 600 × 600 i 900 × 900 mm, każdy z folią RA1 albo RA2.

Czy uchwyty montażowe są w zestawie?
Zależy to od wariantu wybranego przy zakupie. Dostępna jest sama tablica bez uchwytów albo wersja z 2 uchwytami.

Który wariant wybrać do montażu na jednym słupku?
Do montażu jednej tablicy na jednej rurze lub jednym słupku Ø 48–60,3 mm należy wybrać wariant z 2 uchwytami.

Czy słupek znajduje się w zestawie?
Nie. Zamówienie obejmuje jedną tablicę oraz – jeśli wybrano odpowiedni wariant – 2 uchwyty. Słupek lub rura nie wchodzą w skład produktu.
