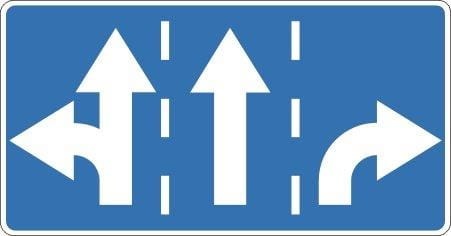

Znak F-10 „Kierunki na pasach ruchu” 1405x720 mm 2 TYP (RA2)
Znak F-10 „Kierunki na pasach ruchu”, umieszczony obok jezdni, wskazuje dozwolone kierunki jazdy z poszczególnych pasów zgodnie ze strzałkami przedstawionymi na tarczy.
Oferowany wariant ma wymiar 1405x720 mm, lico z folii odblaskowej 2 TYP (RA2) oraz podkład z ocynkowanej blachy stalowej o grubości 1,25 mm. Układ strzałek i miejsce ustawienia znaku powinny odpowiadać zatwierdzonemu projektowi organizacji ruchu.
1405x720 mm
folia odblaskowa 2 TYP (RA2)
F-10 – kierunki na pasach ruchu
wlot skrzyżowania / organizacja pasów
blacha stalowa ocynkowana 1,25 mm
wybór: Nie lub Tak
W opcjach produktu pod ceną wybierz, czy znak ma zostać zamówiony z uchwytami:
- Nie – znak bez uchwytów montażowych.
- Tak – komplet 2 uchwytów uniwersalnych do zamocowania jednego znaku na jednym słupku o średnicy 50–60 mm.
Ważne: słupek nie wchodzi w skład kompletu i należy zamówić go osobno.
Znak F-10 „Kierunki na pasach ruchu” umieszczony obok jezdni wskazuje, zgodnie ze strzałkami umieszczonymi na znaku, dozwolone kierunki jazdy z poszczególnych pasów ruchu.
Tablica pomaga kierowcom odpowiednio wcześnie wybrać pas prowadzący na wprost, w lewo albo w prawo. Układ strzałek jest wykonywany zgodnie z wariantem produktu i powinien odpowiadać organizacji ruchu obowiązującej na konkretnym wlocie.
Strzałka zezwalająca na skręt w lewo ze skrajnego lewego pasa oznacza również zezwolenie na zawracanie, chyba że manewru zabrania znak B-23 albo ruch jest kierowany sygnalizatorem S-3.
Znak F-10 może występować w różnych wariantach graficznych, zależnie od liczby pasów oraz dozwolonych kierunków jazdy. Przed zakupem należy sprawdzić, czy układ strzałek na wybranym wariancie odpowiada projektowi organizacji ruchu.
Treść znaku powinna być spójna z oznakowaniem poziomym i pozostałymi znakami zastosowanymi na wlocie. Sama tablica nie zastępuje projektu organizacji ruchu ani oceny warunków widoczności w miejscu montażu.
Znak należy ustawić w miejscu zapewniającym kierowcy możliwość odczytania schematu i bezpiecznego zajęcia właściwego pasa przed punktem decyzyjnym.
Dokładna lokalizacja, wysokość montażu, sposób posadowienia oraz ewentualne powtórzenie znaku powinny wynikać z zatwierdzonego projektu organizacji ruchu i warunków technicznych dla danego wlotu.
Format 1405x720 mm zapewnia czytelną powierzchnię do przedstawienia układu pasów i strzałek kierunkowych.
Dobór wymiaru znaku powinien wynikać z zatwierdzonego projektu organizacji ruchu, liczby przedstawionych pasów, miejsca ustawienia oraz wymaganej odległości odczytu. Sam wymiar produktu nie przesądza o możliwości zastosowania go na konkretnym wlocie.
| Nazwa produktu | Znak drogowy F-10 „Kierunki na pasach ruchu” |
| Wymiar | 1405x720 mm |
| Rodzaj lica | folia odblaskowa 2 TYP (RA2) |
| Podkład | blacha stalowa ocynkowana grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył znaku | zabezpieczony farbą w kolorze szarym |
| Funkcja znaku | wskazanie obowiązujących kierunków jazdy z poszczególnych pasów ruchu |
| Montaż | na słupku lub konstrukcji wsporczej z użyciem odpowiednio dobranych obejm |
Lico znaku wykonane jest z folii odblaskowej 2 TYP (RA2). Folia ta zapewnia intensywniejszy efekt odblaskowy niż standardowa folia RA1, wspierając czytelność rozbudowanego schematu pasów po zmroku i w trudniejszych warunkach pogodowych.
Czytelność układu pasów zależy również od miejsca ustawienia, kąta zamocowania, czystości lica oraz zachowania wymaganej widoczności. Zastosowanie folii RA2 nie zastępuje prawidłowego doboru lokalizacji znaku.
Właściwy typ folii powinien wynikać z zatwierdzonego projektu organizacji ruchu i wymagań technicznych dla konkretnego miejsca montażu.
Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność tarczy i poprawia trwałość w warunkach drogowych. Tył znaku zabezpieczony jest farbą w kolorze szarym.
Dobór słupka powinien uwzględniać wymiar znaku, miejsce ustawienia, warunki terenowe oraz wymagania wynikające z projektu organizacji ruchu. Przy znaku F-10 ważne jest takie usytuowanie, aby komunikat o kierunkach na pasach był widoczny przed skrzyżowaniem.
Czytelny znak F-10 może ułatwiać wcześniejszy wybór właściwego pasa i ograniczać spóźnione zmiany pasa przed skrzyżowaniem.
Skuteczność oznakowania zależy od prawidłowego doboru grafiki, miejsca ustawienia, zachowania wymaganej widoczności oraz spójności ze znakami poziomymi i zatwierdzonym projektem organizacji ruchu.
Do czego służy znak F-10?
Znak F-10 wskazuje obowiązujące kierunki jazdy przez skrzyżowanie z poszczególnych pasów ruchu.
Jaki wymiar ma ten znak F-10?
Ten wariant znaku F-10 ma wymiar 1405x720 mm.
Jaką folię odblaskową zastosowano na licu?
Lico wykonane jest z folii odblaskowej 2 TYP (RA2), zapewniającej intensywniejszy efekt odblaskowy niż standardowa folia RA1.
Jak dobrać miejsce ustawienia znaku F-10?
Lokalizacja powinna wynikać z zatwierdzonego projektu organizacji ruchu i zapewniać kierowcy czas na odczytanie schematu oraz zajęcie właściwego pasa.
Czy uchwyty montażowe są dołączone do znaku?
Zależy od wybranej opcji. „Nie” oznacza znak bez uchwytów, a „Tak” oznacza komplet 2 uchwytów uniwersalnych do montażu jednego znaku na jednym słupku o średnicy 50–60 mm. Słupek należy zamówić osobno.
