Znak F-23 Środkowy pas wielofunkcyjny 1280x720

Znak F-23 Środkowy pas wielofunkcyjny – znak drogowy uzupełniający 1280 x 720 mm

Znak F-23 „Środkowy pas wielofunkcyjny” to znak drogowy uzupełniający stosowany do oznaczania odcinków drogi, na których wyznaczono środkowy pas przeznaczony dla pojazdów wyjeżdżających z drogi lub wjeżdżających na drogę.

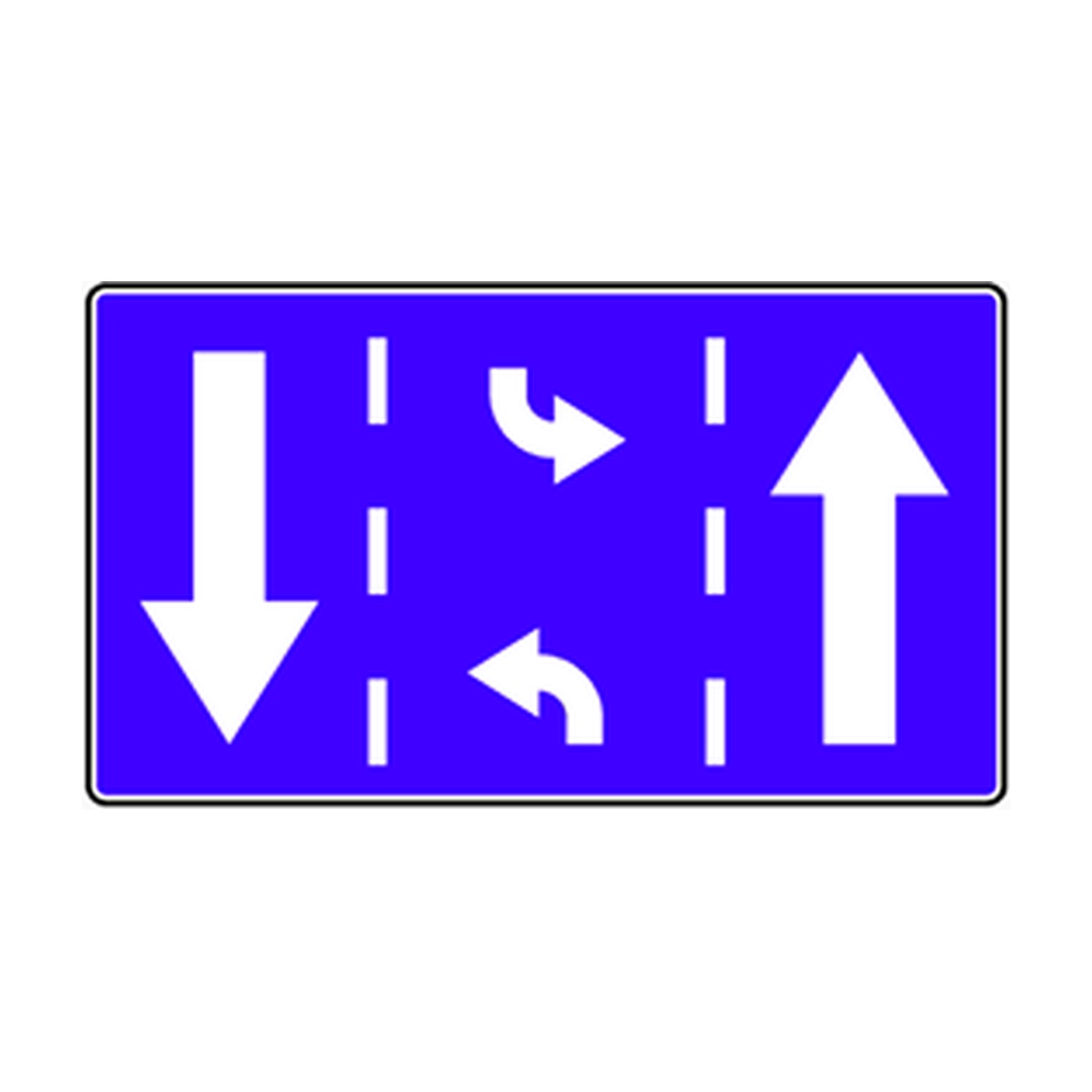

Tablica przedstawia układ pasów ruchu z pasami dla przeciwnych kierunków jazdy oraz środkowym pasem wielofunkcyjnym. Dzięki czytelnym białym strzałkom na niebieskim tle znak ułatwia kierowcom prawidłowe odczytanie organizacji ruchu i bezpieczne wykonanie manewru wjazdu lub zjazdu z drogi.

Znak F-23 informuje kierujących o organizacji ruchu z zastosowaniem środkowego pasa wielofunkcyjnego. Taki pas może być wykorzystywany przez pojazdy opuszczające drogę, skręcające do posesji, obiektu lub drogi bocznej, a także przez pojazdy włączające się do ruchu.

Czytelne oznaczenie układu pasów ma duże znaczenie na odcinkach, gdzie kierowcy wykonują manewry wjazdu i wyjazdu z drogi. Znak pomaga ograniczyć ryzyko błędnej interpretacji środkowej części jezdni.

Znak F-23 stosuje się do oznaczania odcinków drogi w obszarze zabudowanym między skrzyżowaniami, ze środkowym pasem wielofunkcyjnym przeznaczonym dla pojazdów wyjeżdżających z drogi lub wjeżdżających na drogę.

Znak umieszcza się w miejscu, w którym rozpoczyna się pokazana na nim organizacja ruchu. Jeżeli taka organizacja jest kontynuowana za skrzyżowaniem, znak powtarza się bezpośrednio za tym skrzyżowaniem.

• na drogach w obszarze zabudowanym,
• na odcinkach między skrzyżowaniami,
• w miejscach, gdzie występuje środkowy pas wielofunkcyjny,
• na odcinkach, na których pojazdy wjeżdżają na drogę lub z niej wyjeżdżają,
• w lokalizacjach wskazanych w projekcie organizacji ruchu,
• na dłuższych odcinkach, gdzie konieczne jest powtórzenie informacji o układzie pasów.

• początek i koniec odcinka ze środkowym pasem wielofunkcyjnym wyznacza się za pomocą wyniesionych wysp,
• na wyspach umieszcza się słupek przeszkodowy U-5 ze znakiem C-9,
• na długich odcinkach zaleca się segmentowanie pasa za pomocą słupków U-5 ze znakiem C-9,
• znak F-23 powtarza się bezpośrednio za skrzyżowaniem, jeżeli organizacja ruchu jest za nim kontynuowana,
• na odcinku między skrzyżowaniami znak powtarza się, jeżeli długość odcinka jest większa niż 500 m,
• dla lepszej widoczności dopuszcza się dodatkowe oznaczenie powierzchni pasa na jezdni barwą czerwoną.

Oznaczenie: F-23 „Środkowy pas wielofunkcyjny”.

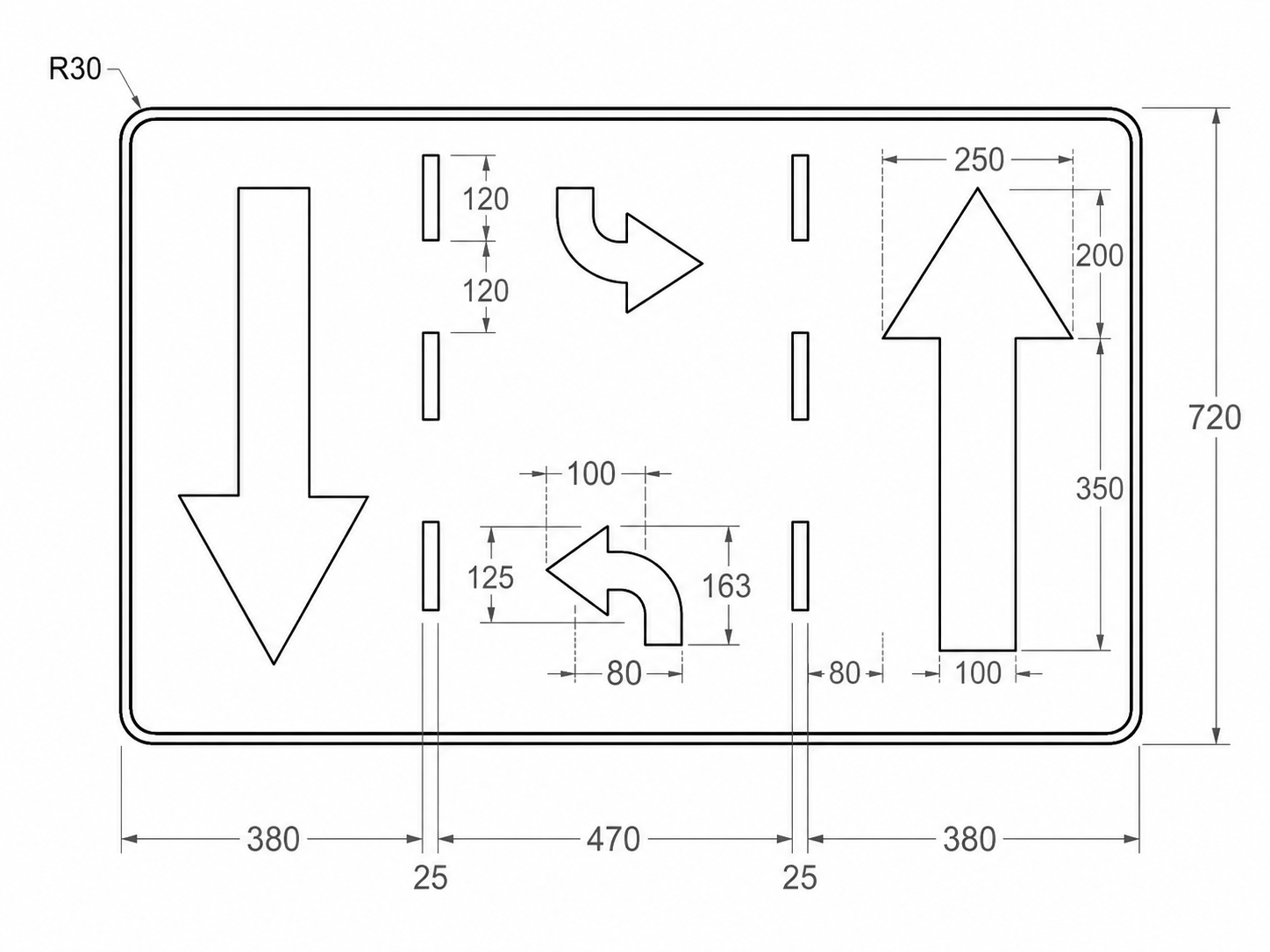

Wymiar znaku: 1280 x 720 mm.

Kolor tła: niebieski.

Symbole: białe strzałki kierunkowe oraz oznaczenie pasów ruchu.

Lico znaku: folia odblaskowa typ 2.

Technologia wykonania: technologia znaków drogowych.

Podkład: blacha stalowa ocynkowana gr. 1,25 mm.

Konstrukcja: podwójnie zagięta na całym obwodzie poprzez odpowiednie wyoblanie krawędzi.

Tył znaku: zabezpieczony farbą w kolorze szarym.

Podkład znaku wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójne zagięcie na całym obwodzie zwiększa sztywność i odporność tablicy podczas użytkowania zewnętrznego.

Lico znaku wykonuje się w technologii znaków drogowych z zastosowaniem folii odblaskowej. Tył tablicy zabezpieczony jest farbą w kolorze szarym.

• informuje kierowców o występowaniu środkowego pasa wielofunkcyjnego,
• ułatwia prawidłowe korzystanie z pasa przeznaczonego do wjazdu lub wyjazdu z drogi,
• poprawia czytelność organizacji ruchu między skrzyżowaniami,
• wspiera uporządkowanie manewrów skrętu i włączania się do ruchu,
• zmniejsza ryzyko błędnej interpretacji układu pasów.

Znak F-23 powinien być stosowany zgodnie z zatwierdzoną organizacją ruchu. Przed zamówieniem warto sprawdzić wymagany wymiar, klasę folii, sposób montażu oraz wymagania wynikające z dokumentacji projektowej.

Standardowy wariant ma wymiar 1280 x 720 mm. Możliwe jest również wykonanie tablic w innych wymiarach na zapytanie, zgodnie z indywidualnymi wymaganiami projektu.

Co oznacza znak F-23?
Znak F-23 oznacza środkowy pas wielofunkcyjny, czyli pas przeznaczony dla pojazdów wyjeżdżających z drogi lub wjeżdżających na drogę.

Gdzie stosuje się znak F-23?
Znak stosuje się na odcinkach drogi w obszarze zabudowanym między skrzyżowaniami, gdzie występuje środkowy pas wielofunkcyjny.

Kiedy należy powtórzyć znak F-23?
Znak powtarza się bezpośrednio za skrzyżowaniem, jeżeli organizacja ruchu jest kontynuowana. Na odcinku między skrzyżowaniami znak powtarza się, jeżeli długość odcinka jest większa niż 500 m.

Jak wyznacza się początek i koniec odcinka ze środkowym pasem wielofunkcyjnym?
Początek i koniec odcinka wyznacza się za pomocą wyniesionych wysp, na których umieszcza się słupek przeszkodowy U-5 ze znakiem C-9.

Czy powierzchnia środkowego pasa może być dodatkowo oznaczona kolorem?
Tak. Dla zapewnienia dobrej widoczności dopuszcza się dodatkowe oznaczenie powierzchni pasa na jezdni barwą czerwoną.

Czy znak F-23 może być wykonany w innym rozmiarze?
Tak. Tablica może być wykonana również w innych wymiarach na zapytanie, zgodnie z wymaganiami projektu.
