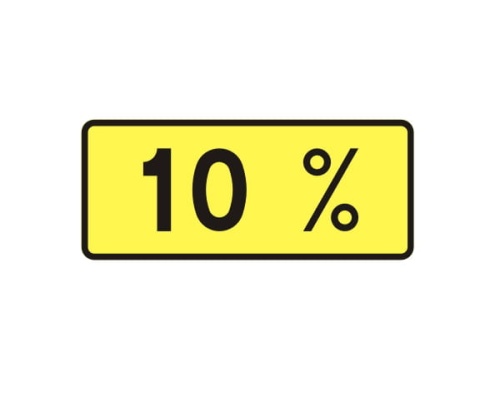

T-9 tabliczka określająca nachylenia drogi 600x250 mm 1 typ

Kod produktu: T-9 1

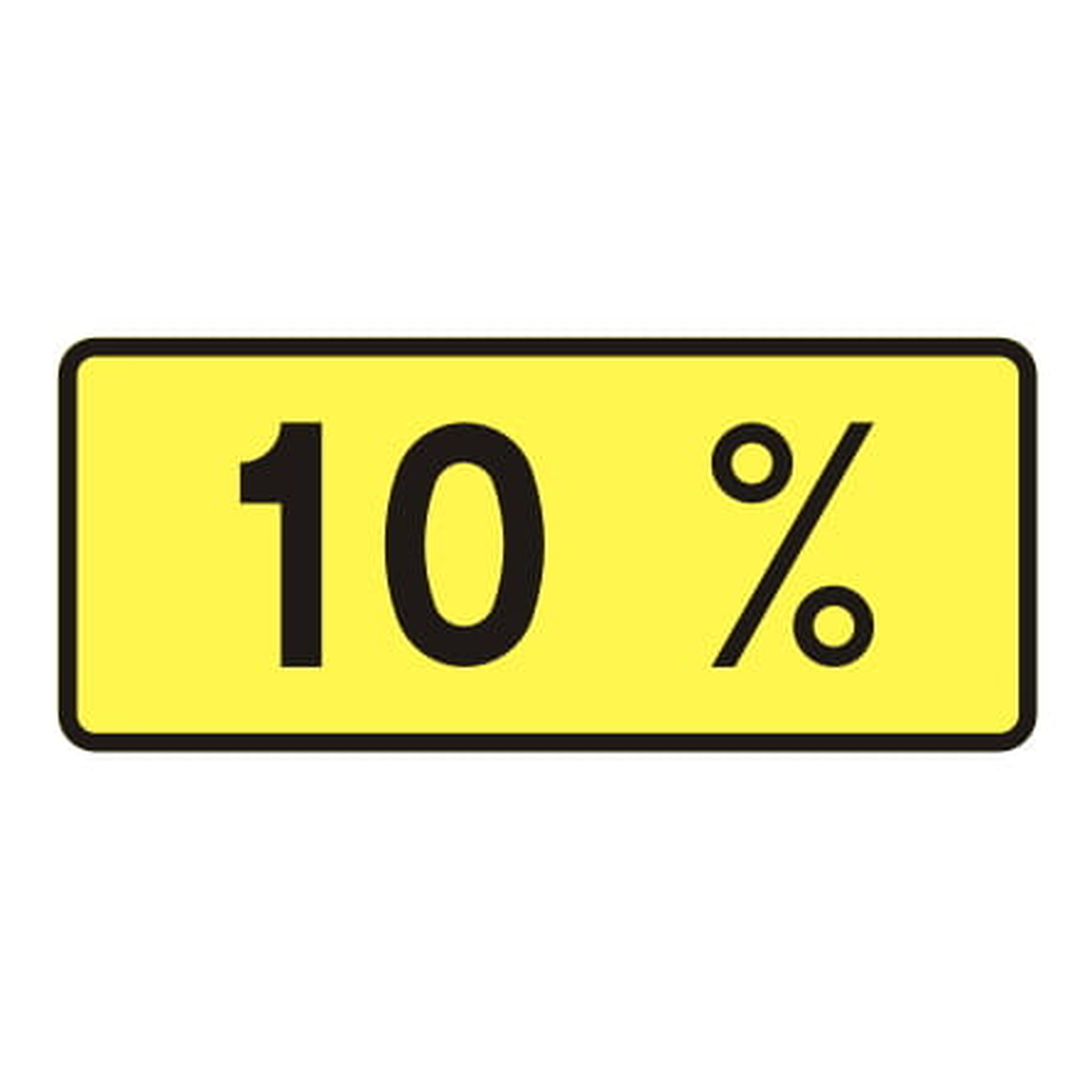

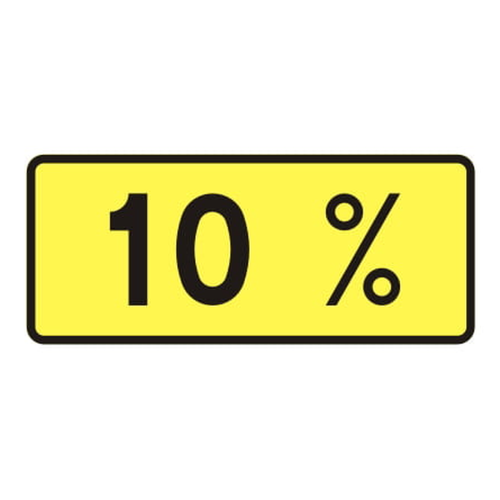

Tabliczka T-9 określa nachylenie drogi.png

Wysyłka w: 1-3 dni robocze

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena: 72,50 zł 72.50

Cena netto: 58,94 zł

* Proszę wpisać wartość:

* Uchwyty montażowe 2 szt.:

ilość szt.

dodaj do przechowalni

* - Pole wymagane

zapytaj o produkt
poleć znajomemu
dodaj opinię

Opis

Tabliczka do znaków drogowych T-9 – rzeczywista wielkość spadku lub wzniesienia drogi

Tabliczka T-9 wskazuje rzeczywistą wielkość spadku lub wzniesienia drogi. Stosuje się ją pod znakiem A-22 „niebezpieczny zjazd” albo A-23 „stromy podjazd”, aby kierujący otrzymał dokładną informację o nachyleniu odcinka.

Oferowany wariant ma wymiar 600x250 mm i lico z folii odblaskowej 1 TYP (RA1). W ramce pod ceną należy podać wartość nachylenia, np. 10%, oraz wybrać 0 albo 2 uchwyty montażowe.

Najważniejsze informacje w skrócie

Wymiar

600x250 mm

Waga

około 3,0 kg

Kategoria

Tabliczki do znaków drogowych – grupa T

Widoczność

1 TYP (RA1) – folia odblaskowa I generacji

Dokumenty

CE i zgodność z EN 12899-1

Uchwyty

do wyboru: 0 albo 2 sztuki

Uchwyty montażowe – wybór przy zakupie

W ramce pod ceną wybierz wariant: bez uchwytów (0 szt.) albo z 2 uchwytami montażowymi.

Wybierz 2 uchwyty, jeżeli tabliczka ma być zamontowana bezpośrednio na standardowym słupku drogowym o średnicy około Ø 48–60,3 mm. Wariant 0 uchwytów jest przeznaczony dla klientów, którzy mają już odpowiednie elementy montażowe albo stosują inny, zgodny z projektem sposób mocowania.

Jeżeli tabliczka ma zostać zamontowana pod znakiem A-22 lub A-23 na tym samym słupku, znak ostrzegawczy wymaga własnego kompletu uchwytów.

Znaczenie i zastosowanie tabliczki T-9

T-9 nie jest samodzielnym znakiem drogowym. To tabliczka uzupełniająca, którą umieszcza się:

pod znakiem A-22 „niebezpieczny zjazd” – wskazuje rzeczywistą wielkość spadku drogi,
pod znakiem A-23 „stromy podjazd” – wskazuje rzeczywistą wielkość wzniesienia drogi.

Wartość podana w procentach pomaga kierującemu wcześniej dobrać prędkość, bieg i sposób hamowania do profilu drogi. Ma to szczególne znaczenie dla pojazdów ciężarowych, autobusów i zestawów z przyczepą.

W ramce pod ceną wpisz wartość nachylenia, która ma znaleźć się na tabliczce, np. 10%.

Dobór rozmiaru

Format 600x250 mm jest standardowym, czytelnym wymiarem tabliczki T-9 przeznaczonej do montażu pod znakiem ostrzegawczym. Pozwala wyraźnie przedstawić wartość nachylenia bez nadmiernego zwiększania całego zestawu oznakowania.

Ostateczny dobór wymiaru, typu folii i miejsca ustawienia powinien wynikać z zatwierdzonego projektu organizacji ruchu albo wymagań zarządcy drogi.

Lico odblaskowe 1 TYP (RA1)

Lico tabliczki wykonano z folii odblaskowej I generacji – 1 TYP (RA1).

Folia odbija światło reflektorów, dzięki czemu treść tabliczki pozostaje widoczna również po zmroku. RA1 jest rozwiązaniem przeznaczonym do lokalizacji, w których taki typ folii został przewidziany w projekcie organizacji ruchu lub specyfikacji zamówienia.

Jeżeli dokumentacja wymaga wyższego poziomu odblaskowości, należy wybrać wariant z folią 2 TYP (RA2). Typu folii nie należy dobierać wyłącznie według ceny.

Podkład stalowy i konstrukcja tabliczki

Podkład wykonano z blachy stalowej ocynkowanej o grubości 1,25 mm. Krawędź jest podwójnie zagięta na całym obwodzie, co zwiększa sztywność tarczy i ogranicza ryzyko jej odkształcenia.

Tylna strona tabliczki jest zabezpieczona farbą w kolorze szarym. Konstrukcja jest przystosowana do montażu za pomocą uchwytów mocowanych do krawędzi tarczy.

Podkład stalowy tabliczki do znaków drogowych

Dane techniczne

Symbol	T-9
Wymiar	600x250 mm
Lico	folia odblaskowa 1 TYP (RA1), I generacja
Podkład	blacha stalowa ocynkowana 1,25 mm
Krawędź	podwójnie zagięta na całym obwodzie
Uchwyty	do wyboru przy zakupie: 0 albo 2 sztuki
Słupek	około Ø 48–60,3 mm
Dokumenty	CE, zgodność z EN 12899-1

Instrukcja montażu znaków drogowych za pomocą uchwytów do krawędzi tarczy – PDF (KLIKAJ)

Podgląd po zamontowaniu

Tabliczka do znaku drogowego po zamontowaniu

Jak dobrać słupek?

Tabliczkę T-9 montuje się pod znakiem A-22 albo A-23. Długość słupka trzeba więc dobrać do łącznej wysokości znaku, tabliczki, wymaganych odstępów oraz wysokości montażu przewidzianej dla danej lokalizacji.

Do montażu tabliczki na słupku wybierz przy zakupie wariant z 2 uchwytami. Jeżeli masz już odpowiednie elementy montażowe, możesz wybrać wariant bez uchwytów. Znak ostrzegawczy montowany nad tabliczką wymaga osobnego kompletu uchwytów.

Jak dobrać wysokość słupka do znaku i tabliczki T-9

FAQ – najczęstsze pytania

Co oznacza tabliczka T-9?

Wskazuje rzeczywistą wielkość spadku albo wzniesienia drogi, podaną w procentach.

Pod jakimi znakami stosuje się T-9?

Pod znakiem A-22 „niebezpieczny zjazd” albo A-23 „stromy podjazd”. Tabliczki T-9 nie stosuje się pod znakami A-2 i A-3, ponieważ dotyczą one niebezpiecznych zakrętów.

Czy można podać własną wartość nachylenia?

Tak. W ramce pod ceną należy wpisać wartość zgodną z projektem organizacji ruchu, np. 10%.

Czy uchwyty są w komplecie?

To zależy od wybranego wariantu. W ramce pod ceną można wybrać 0 albo 2 uchwyty do zamocowania tabliczki na słupku. Uchwyty do znaku A-22 albo A-23 trzeba dobrać osobno.

Kiedy wybrać RA1, a kiedy RA2?

Typ folii powinien być zgodny z projektem organizacji ruchu lub wymaganiami zamawiającego. RA2 zapewnia wyższą odblaskowość, ale wariantu folii nie należy samodzielnie zmieniać wbrew dokumentacji.

Dane techniczne

Certyfikat	CE
Folia odblaskowa	1 TYP / RA1 – I generacja
Podkład znaku	Blacha stalowa ocynkowana 1,25 mm
Krawędź tarczy	Podwójnie zaginana po obwodzie
Tył znaku	Lakierowany proszkowo, kolor szary
