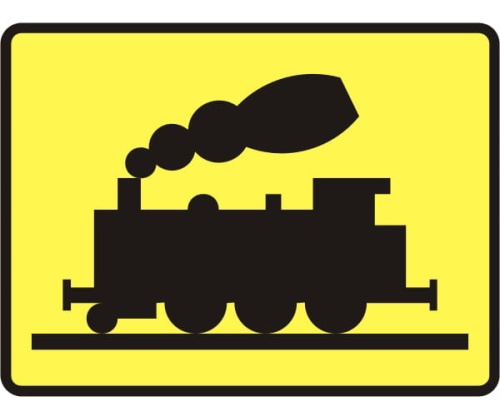

Tabliczka T-10 bocznica kolejowa 600x360 mm, 1 TYP (RA1)
Tabliczka T-10 „bocznica kolejowa lub tor o podobnym charakterze” umieszczana pod znakiem A-30 doprecyzowuje ostrzeżenie o przecięciu drogi z torem kolejowym.
Oferowany wariant ma wymiar 600x360 mm, lico z folii odblaskowej 1 TYP (RA1) oraz podkład z blachy stalowej ocynkowanej o grubości 1,25 mm. Uchwyty montażowe są dostępne jako opcja do wyboru przy zakupie.
600x360 mm
3,0 kg
tabliczka uzupełniająca T-10
folia odblaskowa 1 TYP (RA1)
EN 12899-1 / oznakowanie CE
wybór wariantu: Tak / Nie
W opcjach produktu pod ceną wybierz, czy tabliczka ma zostać zamówiona z uchwytami:
- Nie – tabliczka T-10 bez uchwytów montażowych.
- Tak – komplet 2 uchwytów uniwersalnych do zamocowania jednej tabliczki na jednym słupku o średnicy 50–60 mm.
Ważne: słupek nie wchodzi w skład kompletu i należy zamówić go osobno.
Tabliczka T-10 wskazuje przecięcie drogi z bocznicą kolejową lub torem o podobnym charakterze. Stosuje się ją pod znakiem ostrzegawczym A-30 „inne niebezpieczeństwo”.
Zgodnie z warunkami technicznymi tabliczkę stosuje się przy oznakowaniu przejazdu kolejowo-drogowego kategorii A bez rogatek, gdzie podczas przejazdu pociągu ruch na drodze jest wstrzymywany przez uprawnionego pracownika.
T-10 doprecyzowuje charakter zagrożenia i wskazuje kierowcy, że droga przecina infrastrukturę kolejową, która może nie przypominać typowego przejazdu kolejowego. Ma to znaczenie szczególnie na terenach przemysłowych, magazynowych i logistycznych.
Tabliczkę należy stosować zgodnie z zatwierdzonym projektem organizacji ruchu oraz razem z właściwie dobranym znakiem A-30.
Tabliczka T-10 znajduje zastosowanie przede wszystkim przy drogach przecinających tory prowadzące do obiektów przemysłowych, magazynów, terminali, ramp przeładunkowych i innych terenów obsługiwanych transportem kolejowym.
Może być stosowana w miejscach, w których ruch pojazdów kolejowych odbywa się nieregularnie, ale nadal wymaga prawidłowego zabezpieczenia i jednoznacznego ostrzeżenia kierowców.
Sama obecność bocznicy nie przesądza jednak o zastosowaniu T-10. Sposób oznakowania musi odpowiadać warunkom danego przejazdu i wynikać z zatwierdzonego projektu organizacji ruchu.
Oferowana tabliczka T-10 ma wymiar 600x360 mm. Prostokątny format zapewnia powierzchnię pozwalającą na czytelne przedstawienie symbolu bocznicy kolejowej.
Tabliczkę montuje się pod znakiem A-30, dlatego dobór jej wymiaru powinien uwzględniać wielkość znaku głównego, konstrukcję wsporczą, odległość odczytu i warunki widoczności.
Ostateczny rozmiar oraz miejsce ustawienia zestawu powinny być zgodne z dokumentacją organizacji ruchu obowiązującą w danej lokalizacji.
| Nazwa produktu | Tabliczka T-10 – bocznica kolejowa lub tor o podobnym charakterze |
| Wymiar | 600x360 mm |
| Waga | 3,0 kg |
| Rodzaj lica | folia odblaskowa 1 TYP (RA1) |
| Podkład | blacha stalowa ocynkowana o grubości 1,25 mm |
| Krawędź tarczy | podwójnie zaginana na całym obwodzie poprzez odpowiednie wyoblenie krawędzi |
| Tył tabliczki | zabezpieczony farbą w kolorze szarym |
| Znak główny | A-30 „inne niebezpieczeństwo” |
| Uchwyty montażowe | wybór wariantu: Nie / Tak; wariant „Tak” zawiera 2 uchwyty uniwersalne |
Lico tabliczki wykonane jest z folii odblaskowej 1 TYP (RA1), określanej również jako folia odblaskowa I generacji.
Folia RA1 umożliwia odczyt symbolu po zmroku, gdy powierzchnia tabliczki zostanie oświetlona reflektorami pojazdu. Jest stosowana w oznakowaniu drogowym zgodnie z wymaganiami przyjętymi dla danej lokalizacji.
Dla porównania folia 2 TYP (RA2) zapewnia wyższą odblaskowość. Wybór typu folii nie powinien jednak wynikać wyłącznie z oceny oświetlenia miejsca – musi być zgodny z projektem organizacji ruchu i wymaganiami technicznymi.
Parametry zastosowanej folii i gotowego wyrobu powinny odpowiadać dokumentacji producenta oraz wymaganiom dotyczącym stałych pionowych znaków drogowych.

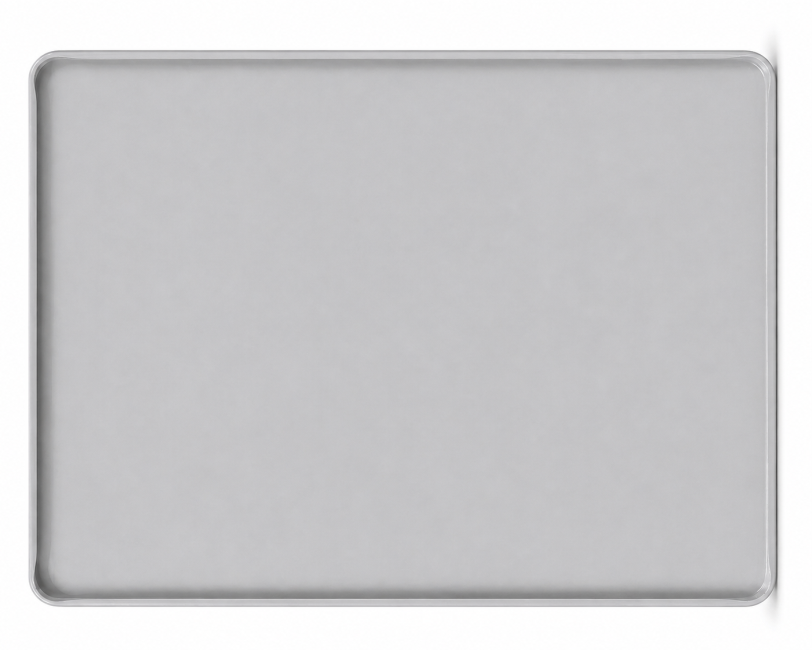

Podkład tabliczki wykonany jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność tarczy i ogranicza jej podatność na odkształcenia.
Tył tabliczki zabezpieczony jest farbą w kolorze szarym. Ocynkowanie stali oraz zabezpieczenie tylnej powierzchni ograniczają wpływ typowych warunków atmosferycznych na podkład.
Do zamocowania samej tabliczki T-10 można zastosować jeden słupek o średnicy 50–60 mm oraz 2 uchwyty uniwersalne. Długość słupka należy dobrać do wymaganej wysokości oznakowania, sposobu osadzenia słupka oraz warunków występujących w miejscu montażu.
T-10 stosuje się pod znakiem A-30. Jeżeli oba elementy mają być zamontowane na wspólnej konstrukcji, należy uwzględnić łączną wysokość zestawu, jego powierzchnię oraz odpowiednią liczbę uchwytów dla każdej tarczy.
Prawidłowo zastosowana tabliczka T-10 może ułatwiać kierowcom wcześniejsze rozpoznanie, że droga przecina bocznicę kolejową lub tor o podobnym charakterze.
Doprecyzowanie ostrzeżenia przekazywanego przez znak A-30 ogranicza możliwość pomylenia toru z nieczynnym albo nieistotnym elementem infrastruktury. Nie zastępuje jednak właściwego zabezpieczenia przejazdu ani działań uprawnionego pracownika wstrzymującego ruch.
Skuteczność oznakowania zależy od prawidłowego miejsca ustawienia, zachowania widoczności, zgodności z rzeczywistym układem toru oraz spójności z zatwierdzonym projektem organizacji ruchu.
Co oznacza tabliczka T-10?
Wskazuje przecięcie drogi z bocznicą kolejową lub torem o podobnym charakterze.
Pod jakim znakiem umieszcza się T-10?
Tabliczkę T-10 umieszcza się pod znakiem ostrzegawczym A-30 „inne niebezpieczeństwo”.
Czy tabliczka T-10 może być stosowana samodzielnie?
Nie. T-10 jest tabliczką uzupełniającą stosowaną pod znakiem A-30 zgodnie z zatwierdzonym projektem organizacji ruchu.
Jaką folię zastosowano na licu?
Lico oferowanego wariantu wykonane jest z folii odblaskowej 1 TYP (RA1), określanej również jako folia odblaskowa I generacji.
Czy uchwyty montażowe są dołączone do tabliczki?
Zależy od wybranego wariantu. Wariant „Nie” oznacza samą tabliczkę, natomiast wariant „Tak” obejmuje 2 uchwyty uniwersalne do zamocowania jednej tabliczki na jednym słupku o średnicy 50–60 mm. Słupek należy zamówić osobno.
