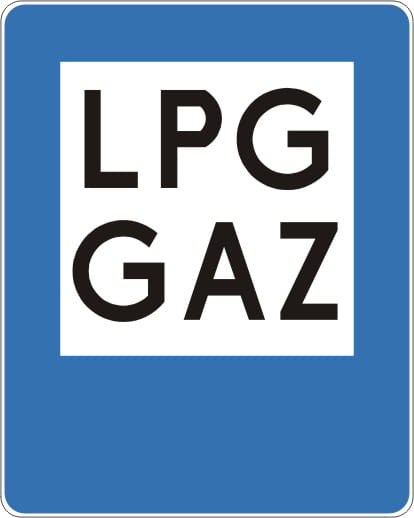

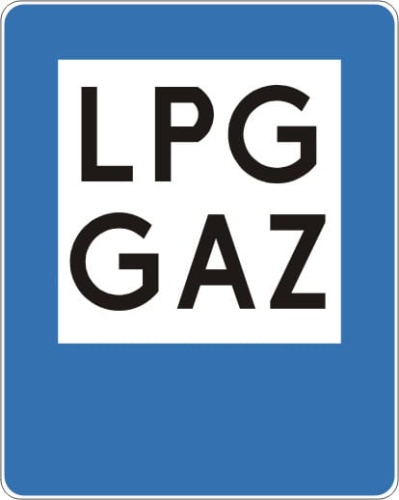

D-23a znak drogowy „Stacja paliwowa tylko z gazem do napędu pojazdów” 600×750 mm, 1 TYP (RA1)

Znak drogowy D-23a wskazuje stację, która nie prowadzi sprzedaży paliw do napędu pojazdów innych niż gaz. Nie jest to więc ogólna informacja, że na zwykłej stacji paliw dostępny jest również gaz.

Wariant 600×750 mm z licem odblaskowym 1 TYP (RA1) służy do czytelnego oznaczenia takiego obiektu. Miejsce ustawienia, wielkość znaku oraz ewentualne podanie kierunku lub odległości powinny wynikać z zatwierdzonej organizacji ruchu.

Znak D-23a stosuje się wyłącznie w celu wskazania stacji, która sprzedaje gaz do napędu pojazdów i nie sprzedaje innych paliw napędowych. Jako znak informacyjny o obiekcie dla podróżnych może być ustawiony bezpośrednio przed wjazdem do obiektu albo wcześniej na dojeździe – zależnie od lokalizacji i zatwierdzonej organizacji ruchu.

Przykłady zastosowania:

• bezpośrednio przed wjazdem do stacji sprzedającej wyłącznie gaz do napędu pojazdów,
• na dojeździe do takiej stacji, jeżeli konieczne jest wcześniejsze wskazanie obiektu,
• ze strzałką przy wjeździe, a gdy obiekt jest oddalony od drogi – ze strzałką i informacją o odległości,
• jako znak poprzedzający poza obszarem zabudowanym, w odległości dobranej do kategorii drogi zgodnie z warunkami technicznymi.

Prostokątna tarcza o wymiarach 600×750 mm odpowiada konstrukcji znaku D-23a przy szerokości 600 mm. Wysokość 750 mm wynika z wydłużonego układu znaku z napisem „LPG GAZ”.

Sam wymiar produktu nie przesądza o możliwości ustawienia go na każdej drodze. Właściwą grupę wielkości znaku dobiera się do miejsca zastosowania oraz wymagań zatwierdzonej organizacji ruchu.

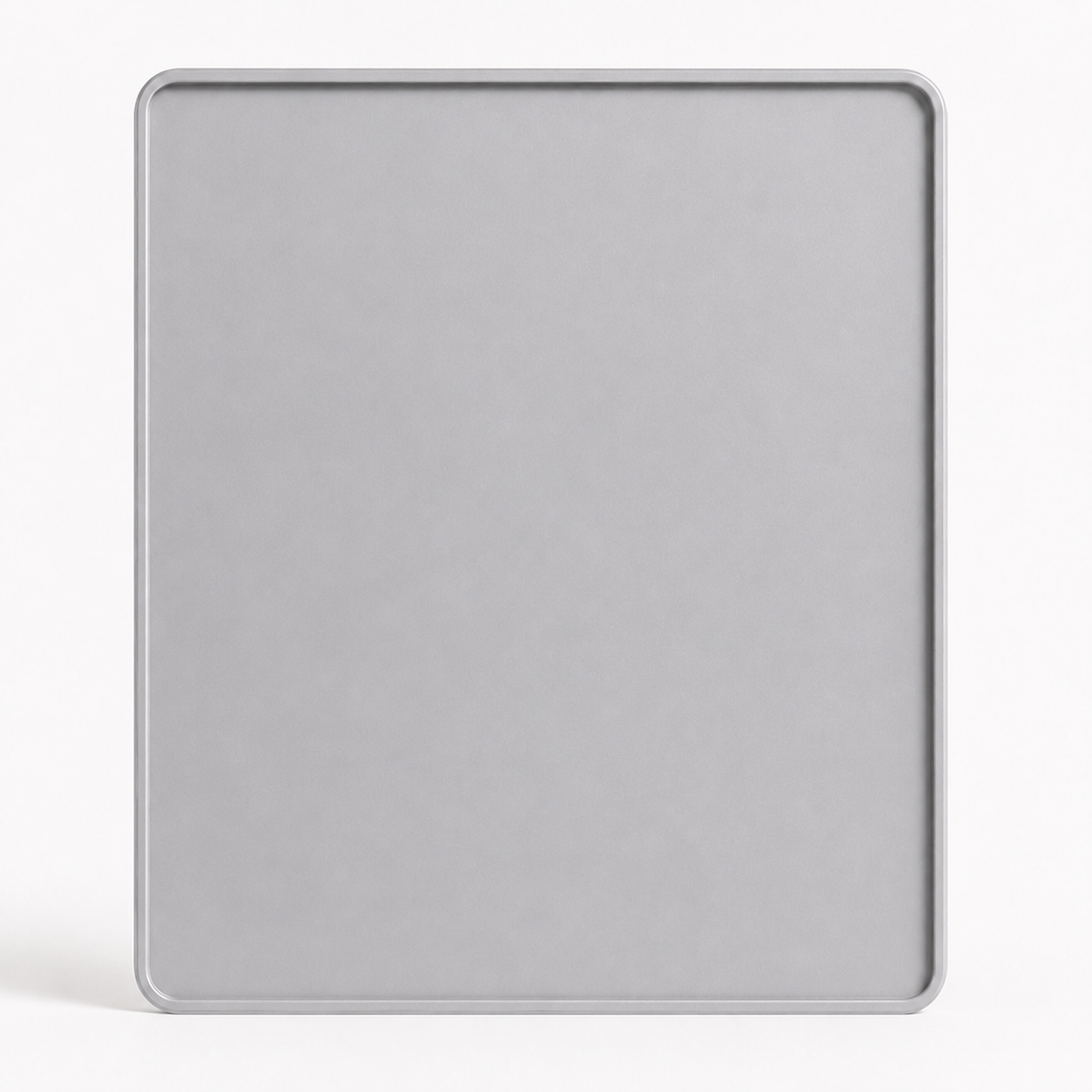

Tarcza znaku została wykonana z ocynkowanej blachy stalowej o grubości 1,25 mm. Stalowy podkład zapewnia sztywność tarczy i stabilne podparcie lica odblaskowego.

Podwójnie zaginana krawędź na całym obwodzie wzmacnia tarczę i ogranicza ryzyko odkształceń. Szary tył znaku zapewnia estetyczne wykończenie strony niewidocznej dla kierowcy.

Prawidłowo dobrany i ustawiony znak D-23a przekazuje kierowcom jednoznaczną informację o charakterze obiektu. Pozwala odróżnić stację sprzedającą wyłącznie gaz napędowy od stacji oferującej także benzynę lub olej napędowy.

• ogranicza ryzyko błędnego odczytania rodzaju stacji,
• ułatwia wcześniejsze przygotowanie manewru wjazdu,
• wspiera czytelne oznakowanie dojazdu do obiektu,
• poprawia widoczność informacji po zmroku dzięki folii 1 TYP (RA1).

Dobór wysokości słupka zależy od miejsca ustawienia znaku, wymaganej wysokości dolnej krawędzi tarczy oraz sposobu osadzenia konstrukcji wsporczej. Parametry montażu powinny odpowiadać zatwierdzonej organizacji ruchu i warunkom panującym w miejscu instalacji.

Wskazuje stację, która sprzedaje gaz do napędu pojazdów i nie prowadzi sprzedaży innych paliw napędowych.

Nie. D-23a dotyczy stacji sprzedającej wyłącznie gaz do napędu pojazdów.

D-23 wskazuje zwykłą stację paliwową. Jeżeli stacja oferuje również paliwo gazowe, w dolnej części znaku można umieścić napis „LPG”, „CNG”, „LNG” albo „wodór (H2)”. D-23a wskazuje natomiast stację nieprowadzącą sprzedaży paliw do napędu pojazdów innych niż gaz.

Oznacza zwykłą stację paliwową, która dodatkowo sprzedaje gaz do napędu pojazdów. Jest to wcześniejsza wersja napisu; istniejące znaki mogą pozostać do czasu ustalenia organizacji ruchu przewidującej ich wymianę. Dla nowych oznaczeń stosuje się napis wskazujący konkretny rodzaj paliwa gazowego, np. „LPG”.

Co do zasady przy wjeździe do właściwego obiektu, a w uzasadnionych przypadkach także wcześniej na dojeździe. Kierunek, odległość, rozmiar oraz dokładną lokalizację określa zatwierdzona organizacja ruchu.

Nie. Jest to konkretny wariant wymiarowy znaku D-23a. Grupę wielkości należy dobrać do miejsca ustawienia i wymagań projektu organizacji ruchu.

RA1 jest podstawowym typem folii odblaskowej. Należy ją wybrać wtedy, gdy taką konfigurację przewiduje projekt organizacji ruchu lub specyfikacja zamówienia; nie jest właściwa automatycznie dla każdej drogi i lokalizacji.

Nie. Przy zakupie wybiera się wariant z 0 albo 2 uchwytami montażowymi.
