Najważniejsze informacje w skrócie

Uchwyty montażowe – wybór przy zakupie

W polu wyboru przy cenie zaznacz odpowiedni wariant:

• 0 uchwytów – otrzymujesz samą tarczę znaku,
• 2 uchwyty – otrzymujesz tarczę oraz dwa uchwyty umożliwiające montaż na standardowym słupku rurowym.

Słupek, fundament i pozostałe elementy montażowe nie wchodzą w skład zestawu, jeżeli nie zostały wskazane jako osobne pozycje oferty.

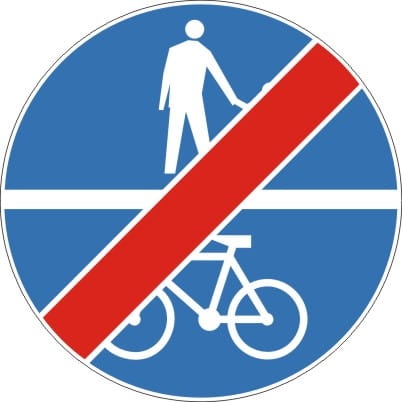

Znaczenie znaku C-16a/13a poziomy

Znak C-16a/13a oznacza koniec drogi dla pieszych i rowerów. Odwołuje wcześniejszy znak C-16/13 i wskazuje miejsce, od którego przestają obowiązywać zasady dotyczące oznaczonej nim wspólnej drogi.

Określenie „poziomy” odnosi się do poziomej kreski oddzielającej symbole. Symbole pieszego i roweru są ustawione jeden nad drugim, natomiast oddzielająca je pozioma kreska wskazuje wariant odnoszący się do wspólnej powierzchni.

Znak nie określa samodzielnie sposobu dalszego poruszania się pieszych i rowerzystów. Po jego minięciu użytkownicy muszą stosować się do kolejnych znaków, oznakowania poziomego oraz zasad obowiązujących na dalszym odcinku trasy.

Zastosowanie

Znak należy ustawić w miejscu, w którym kończy się wspólna droga dla pieszych i rowerów oznaczona wcześniej znakiem C-16/13. Jego lokalizacja powinna jednoznacznie wskazywać moment zmiany organizacji ruchu.

• na końcu wspólnych ciągów pieszo-rowerowych,
• przed zmianą rodzaju infrastruktury,
• przed włączeniem rowerzystów do ruchu na jezdni,
• przy skrzyżowaniach, zjazdach i rozwidleniach tras,
• przed przejściami dla pieszych i przejazdami dla rowerów,
• w miejscach wskazanych w zatwierdzonym projekcie organizacji ruchu.

Rozmiar średni Ø 800 mm

Średnica Ø 800 mm odpowiada średniej grupie wielkości znaków nakazu. Zapewnia dobrą czytelność symboli i wyraźnie informuje o zakończeniu wcześniej wyznaczonej drogi dla pieszych i rowerów.

Grupa wielkości znaku nie powinna być dobierana wyłącznie według oczekiwanej odległości odczytu. W przypadku oznakowania drogi publicznej średnica tarczy musi być zgodna z zatwierdzonym projektem organizacji ruchu oraz wymaganiami technicznymi obowiązującymi w miejscu ustawienia.

Lico odblaskowe 2 typ RA2

Lico znaku wykonane jest z folii odblaskowej 2 typu RA2. Zapewnia ona wyższe parametry odblaskowości niż standardowa folia RA1, ułatwiając zauważenie znaku po zmroku i w warunkach ograniczonego oświetlenia.

Typ folii powinien odpowiadać zatwierdzonemu projektowi organizacji ruchu lub specyfikacji zamówienia. Oferowany produkt jest wariantem wykonanym w 2 typie RA2.

Podkład stalowy i wykonanie tarczy

Tarcza znaku wykonana jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Krawędź jest podwójnie zaginana na całym obwodzie, co zwiększa sztywność okrągłej tarczy.

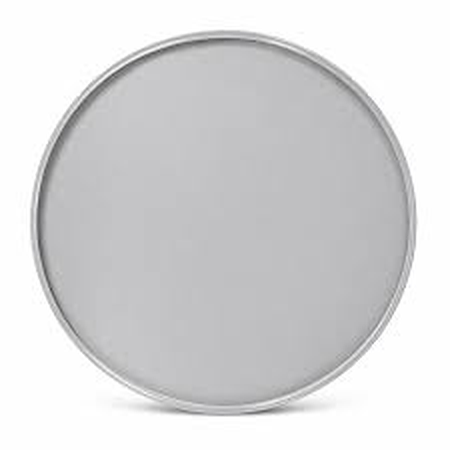

Tylna strona znaku jest zabezpieczona szarą powłoką proszkową. Zagięta krawędź umożliwia zamocowanie tarczy do słupka za pomocą odpowiednich uchwytów montażowych.

Dane techniczne

Podgląd po zamontowaniu uchwytów

Montaż znaku drogowego

Znak należy zamocować do odpowiednio dobranego słupka za pomocą dwóch uchwytów obejmujących zagiętą krawędź tarczy. Wysokość ustawienia oraz lokalizacja znaku powinny być zgodne z zatwierdzonym projektem organizacji ruchu.

Instrukcja montażu znaków drogowych za krawędzie tarczy – PDF

Wpływ na bezpieczeństwo ruchu

• jednoznacznie wskazuje koniec wspólnej drogi dla pieszych i rowerów,
• informuje o zmianie zasad obowiązujących na dalszym odcinku,
• ogranicza ryzyko błędnej interpretacji organizacji ruchu,
• ułatwia bezpieczne przejście do kolejnego rodzaju infrastruktury,
• poprawia widoczność komunikatu dzięki folii odblaskowej 2 typu RA2.

FAQ – najczęstsze pytania

Co oznacza znak C-16a/13a?

Oznacza koniec drogi przeznaczonej wspólnie dla pieszych i rowerów. Odwołuje wcześniejszy znak C-16/13.

Co oznacza określenie „poziomy”?

Odnosi się do poziomej kreski oddzielającej symbole pieszego i roweru. Wariant ten kończy obowiązywanie wspólnej drogi oznaczonej znakiem C-16/13 z poziomą kreską.

Czy znak wskazuje, gdzie pieszy i rowerzysta mają poruszać się dalej?

Nie. Znak informuje o zakończeniu wcześniejszego nakazu. Dalsze zasady wynikają z kolejnego oznakowania oraz rodzaju infrastruktury.

Czy Ø 800 mm jest rozmiarem średnim?

Tak. Dla okrągłych znaków nakazu średnica Ø 800 mm odpowiada średniej grupie wielkości.

Czy uchwyty znajdują się w zestawie?

Zależy to od wariantu wybranego podczas zakupu. Można zamówić samą tarczę albo znak z 2 uchwytami montażowymi.

Jakie lico ma ten wariant?

Znak ma lico wykonane z folii odblaskowej 2 typu RA2.
