Najważniejsze informacje w skrócie

Uchwyty montażowe – wybór przy zakupie

W polu wyboru przy cenie zaznacz odpowiedni wariant:

• 0 uchwytów – otrzymujesz samą tarczę znaku,
• 2 uchwyty – otrzymujesz tarczę oraz dwa uchwyty umożliwiające montaż na standardowym słupku rurowym.

Słupek, fundament i pozostałe elementy montażowe nie wchodzą w skład zestawu, jeżeli nie zostały wskazane jako osobne pozycje oferty.

Znaczenie znaku C-16/13 poziomy

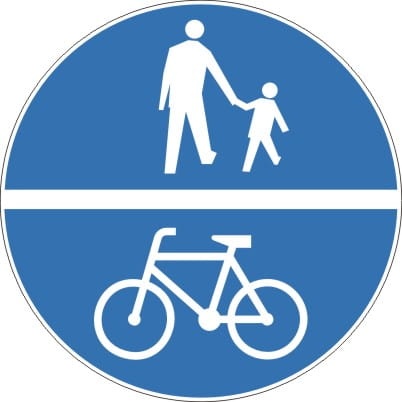

Znak C-16/13 oznacza drogę dla pieszych i rowerów. W tym wariancie symbol pieszego C-16 i symbol roweru C-13 są umieszczone jeden nad drugim i oddzielone poziomą kreską.

Określenie „poziomy” odnosi się do poziomej kreski oddzielającej symbole. Nie oznacza ono, że piesi i rowerzyści mają korzystać z osobnych stron drogi. Pozioma kreska wskazuje wspólną powierzchnię przeznaczoną dla obu grup użytkowników.

Na wspólnej drodze piesi i rowerzyści powinni zachować szczególną ostrożność. Kierujący rowerem ma obowiązek dostosować prędkość do warunków oraz ustąpić pierwszeństwa pieszemu.

Zastosowanie

Znak stosuje się na początku odcinka przeznaczonego do wspólnego ruchu pieszych i rowerów. Powinien zostać ustawiony w miejscu zapewniającym odpowiednio wczesne zauważenie i prawidłowe rozpoznanie zasad obowiązujących na danym ciągu.

• ciągi pieszo-rowerowe przy drogach publicznych,
• drogi osiedlowe i tereny mieszkaniowe,
• okolice szkół, przedszkoli i obiektów sportowych,
• parki i tereny rekreacyjne,
• dojazdy do parkingów rowerowych i węzłów przesiadkowych,
• miejsca, w których piesi i rowerzyści korzystają ze wspólnej infrastruktury.

Rozmiar średni Ø 800 mm

Średnica Ø 800 mm odpowiada średniej grupie wielkości znaków nakazu. Zapewnia dobrą czytelność symboli i jest stosowana zgodnie z wymaganiami projektu organizacji ruchu.

Grupa wielkości znaku nie powinna być dobierana wyłącznie według odległości odczytu. W przypadku oznakowania drogi publicznej średnica tarczy musi odpowiadać zatwierdzonemu projektowi organizacji ruchu oraz warunkom technicznym obowiązującym w miejscu ustawienia.

Lico odblaskowe 2 typ RA2

Lico znaku wykonane jest z folii odblaskowej 2 typu RA2. Zapewnia ona wyższe parametry odblaskowości niż standardowa folia RA1, ułatwiając zauważenie znaku po zmroku i w warunkach ograniczonego oświetlenia.

Typ folii powinien być zgodny z projektem organizacji ruchu lub specyfikacją zamówienia. Oferowany produkt jest wariantem wykonanym wyłącznie w 2 typie RA2.

Podkład stalowy i wykonanie tarczy

Tarcza wykonana jest z blachy stalowej ocynkowanej o grubości 1,25 mm. Krawędź jest podwójnie zaginana na całym obwodzie, co zwiększa sztywność okrągłego znaku.

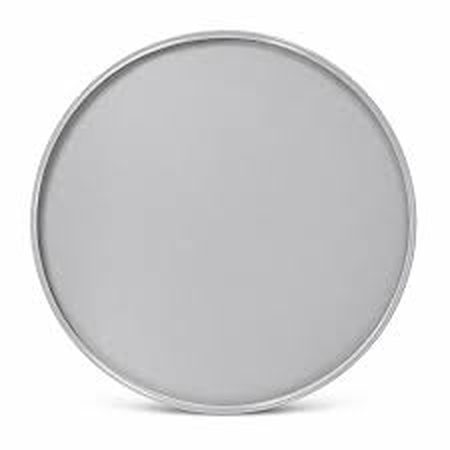

Tylna strona tarczy jest zabezpieczona szarą powłoką proszkową. Zagięta krawędź umożliwia zamocowanie znaku do słupka za pomocą odpowiednich uchwytów montażowych.

Dane techniczne

Podgląd po zamontowaniu uchwytów

Montaż znaku drogowego

Znak należy zamocować do odpowiednio dobranego słupka za pomocą dwóch uchwytów obejmujących jego zagiętą krawędź. Wysokość ustawienia i lokalizacja znaku powinny być zgodne z zatwierdzonym projektem organizacji ruchu.

Instrukcja montażu znaków drogowych za krawędzie tarczy – PDF

Wpływ na bezpieczeństwo ruchu

• jednoznacznie wskazuje początek wspólnej drogi dla pieszych i rowerów,
• ogranicza ryzyko błędnej interpretacji sposobu korzystania z ciągu,
• przypomina rowerzystom o konieczności ustępowania pierwszeństwa pieszym,
• zwiększa przewidywalność zachowania użytkowników drogi,
• poprawia widoczność oznakowania dzięki folii odblaskowej 2 typu RA2.

FAQ – najczęstsze pytania

Co oznacza znak C-16/13?

Oznacza drogę przeznaczoną dla pieszych i rowerów. W tym wariancie obie grupy korzystają ze wspólnej powierzchni.

Co oznacza określenie „poziomy”?

Odnosi się ono do poziomej kreski oddzielającej symbole pieszego i roweru. Taki układ oznacza wspólną drogę, bez podziału na osobne strony dla pieszych i rowerzystów.

Czym wariant poziomy różni się od pionowego?

Pozioma kreska oznacza wspólną powierzchnię. Kreska pionowa oznacza natomiast, że piesi i rowerzyści poruszają się po odpowiednich stronach drogi wskazanych na znaku.

Czy Ø 800 mm jest rozmiarem średnim?

Tak. Dla okrągłych znaków nakazu średnica Ø 800 mm odpowiada średniej grupie wielkości.

Czy uchwyty znajdują się w zestawie?

Zależy to od wariantu wybranego podczas zakupu. Można zamówić samą tarczę bez uchwytów albo znak z 2 uchwytami.

Jakie lico ma ten wariant?

Znak ma lico wykonane z folii odblaskowej 2 typu RA2.
