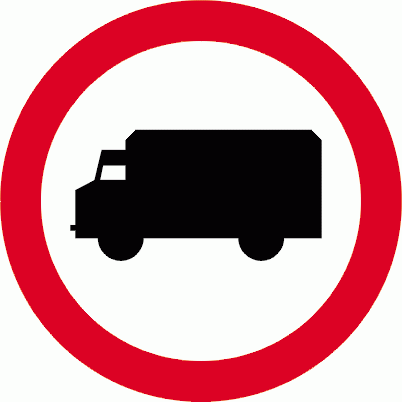

B-5 zakaz wjazdu samochodów ciężarowych fi 900 mm 1 typ

Znak drogowy B-5 „zakaz wjazdu samochodów ciężarowych” Ø 1000 mm – 2 TYP (RA2)

Znak drogowy B-5 „zakaz wjazdu samochodów ciężarowych” w standardowej wersji oznacza zakaz ruchu samochodów ciężarowych o dopuszczalnej masie całkowitej przekraczającej 3,5 t, ciągników samochodowych, określonych pojazdów specjalnych, ciągników rolniczych oraz pojazdów wolnobieżnych.

Znak stosuje się tam, gdzie ruch ciężki powinien zostać wyeliminowany z danego odcinka albo skierowany na trasę lepiej dostosowaną do parametrów i natężenia transportu.

Oferowany wariant ma średnicę 1000 mm, odpowiadającą grupie wielkości wielkiej (W), oraz lico wykonane z folii odblaskowej 2 TYP (RA2).

Najważniejsze informacje

Co oznacza znak B-5?

Standardowy znak B-5 bez podanej dodatkowej wartości masy oznacza zakaz ruchu:

• samochodów ciężarowych o dopuszczalnej masie całkowitej przekraczającej 3,5 t,
• ciągników samochodowych,
• pojazdów specjalnych i używanych do celów specjalnych o dopuszczalnej masie całkowitej przekraczającej 3,5 t,
• ciągników rolniczych,
• pojazdów wolnobieżnych.

Zakres znaku B-5 jest więc szerszy niż sam zakaz wjazdu samochodów ciężarowych powyżej 3,5 t.

B-5 z dodatkową wartością masy

Jeżeli na znaku B-5 albo na tabliczce umieszczonej pod nim podano wartość masy, zakaz dotyczy pojazdu lub zespołu pojazdów, którego dopuszczalna masa całkowita przekracza podaną wartość.

Oferowany produkt jest standardowym znakiem B-5 bez dodatkowej wartości masy. Jeżeli projekt organizacji ruchu przewiduje inny próg, należy zastosować odpowiednio wykonany znak lub właściwą tabliczkę.

Gdzie stosuje się znak „zakaz wjazdu samochodów ciężarowych”?

Znak B-5 stosuje się w celu wyeliminowania ruchu ciężkiego z dróg i obszarów, na których takie pojazdy mogłyby powodować utrudnienia, zagrożenie albo nadmierne obciążenie układu komunikacyjnego.

Przykładowe miejsca zastosowania:

• wloty do centrów miast i obszarów o ograniczonym ruchu ciężkim,
• drogi o ograniczonej nośności lub niewłaściwej geometrii,
• wąskie ulice oraz odcinki z utrudnionym manewrowaniem,
• strefy mieszkaniowe i obszary wymagające ograniczenia ruchu ciężkiego,
• miejsca, w których pojazdy ciężkie powinny zostać skierowane na objazd.

Lokalizacja znaku, jego rozmiar oraz wymagany typ folii powinny wynikać z zatwierdzonego projektu organizacji ruchu.

Rozmiar Ø 1000 mm – grupa wielka (W)

Średnica 1000 mm odpowiada grupie znaków wielkich (W). Duża powierzchnia tarczy poprawia możliwość wcześniejszego zauważenia i rozpoznania zakazu z dużej odległości.

Znaki drogowe wielkie stosuje się przede wszystkim:

• na autostradach przy jezdniach głównych,
• w lokalizacjach wskazanych w projekcie organizacji ruchu, wymagających zastosowania grupy wielkiej.

Ostateczny wybór rozmiaru B-5 powinien być zgodny z projektem organizacji ruchu dla konkretnej lokalizacji.

Dane techniczne znaku B-5

• Symbol znaku: B-5
• Znaczenie: zakaz wjazdu samochodów ciężarowych
• Grupa wielkości: wielki (W)
• Średnica: 1000 mm
• Waga: około 8 kg
• Lico: folia odblaskowa 2 TYP (RA2)
• Podkład: stalowa blacha ocynkowana o grubości 1,25 mm
• Kształt tarczy: koło
• Krawędź: podwójnie zaginana na całym obwodzie
• Tył znaku: zabezpieczony i pomalowany na kolor szary
• Uchwyty: dostępne jako opcja wybierana podczas zakupu

Folia odblaskowa 2 TYP (RA2)

Podkład stalowy i konstrukcja tarczy

Tarcza znaku została wykonana z ocynkowanej blachy stalowej o grubości 1,25 mm. Podwójnie zaginana krawędź na całym obwodzie zwiększa sztywność konstrukcji, ogranicza ryzyko odkształceń oraz eliminuje ostre krawędzie. Tył znaku jest zabezpieczony i pomalowany na kolor szary.

Znaczenie dla bezpieczeństwa ruchu

Prawidłowo zastosowany znak B-5 pomaga skierować ruch ciężki na drogi dostosowane do parametrów dużych pojazdów i zespołów pojazdów.

• ogranicza wjazd ciężkich pojazdów na niedostosowane odcinki,
• zmniejsza ryzyko zatorów i problemów z manewrowaniem,
• pomaga chronić infrastrukturę oraz otoczenie drogi,
• umożliwia skierowanie transportu ciężkiego na odpowiednią trasę alternatywną.

Podgląd po zamontowaniu

Jak dobrać słupek do znaków?

Najczęściej zadawane pytania

Czy B-5 dotyczy tylko samochodów ciężarowych?

Nie. Standardowy B-5 obejmuje również ciągniki samochodowe, ciągniki rolnicze, pojazdy wolnobieżne oraz określone pojazdy specjalne i używane do celów specjalnych.

Czy standardowy B-5 dotyczy ciężarówki o DMC dokładnie 3,5 t?

Nie. W odniesieniu do samochodów ciężarowych standardowy próg to dopuszczalna masa całkowita przekraczająca 3,5 t.

Co oznacza masa podana na znaku B-5 lub tabliczce?

Oznacza, że zakaz dotyczy pojazdu lub zespołu pojazdów, którego dopuszczalna masa całkowita przekracza podaną wartość.

Gdzie stosuje się znaki wielkie Ø 1000 mm?

Grupę wielką stosuje się przede wszystkim na autostradach przy jezdniach głównych oraz w innych lokalizacjach wskazanych w projekcie organizacji ruchu.

Czy folia RA2 będzie odpowiednia?

Oferowany wariant ma lico wykonane z folii odblaskowej 2 TYP (RA2). Typ folii powinien być zgodny z projektem organizacji ruchu i wymaganiami konkretnej lokalizacji.

Czy uchwyty montażowe są dołączone do znaku?

Uchwyty są dostępne jako opcja. Wybierz „Tak”, aby otrzymać znak z 2 uchwytami, albo „Nie”, jeśli potrzebujesz samej tarczy znaku.
