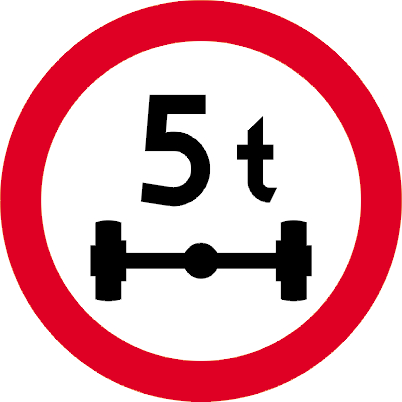

B-19 Znak drogowy: „zakaz wjazdu pojazdów o nacisku osi większym niż ... t” fi 1000 mm 2 TYP (RA2) + 2 uchwyty w kpl.

Znak drogowy B-19 „zakaz wjazdu pojazdów o nacisku osi większym niż ... t” stosuje się przed odcinkami dróg, których nośność nawierzchni nie jest dostosowana do nacisku osi pojedynczej pojazdu wynoszącego 80 kN, a także przed odcinkami dróg krajowych, których nośność nie jest dostosowana do nacisku 100 kN. To jeden z najważniejszych znaków zakazu wykorzystywanych do ochrony infrastruktury drogowej przed przeciążeniem osiowym oraz do kierowania ruchu ciężkiego na trasy przystosowane do większych obciążeń.

Wielkość znaku: Ø 1000 mm – wielki (W)

Lico: 2 TYP (RA2) – folia odblaskowa II generacji

Tarcza: stal ocynkowana, blacha 1,25 mm, podwójnie zagięta na całym obwodzie (wyoblanie krawędzi), kształt koła.

Tył tarczy: malowany na szaro.

Wyobraź sobie nocny przejazd kolumny wywrotek z kruszywem albo zestawów rolniczych z ładunkiem po trasie prowadzącej na stary most, groblę lub drogę z lekką podbudową. W takich miejscach nie wystarczy sama kontrola masy całkowitej pojazdu. Kluczowe staje się to, jak duże obciążenie przenosi pojedyncza oś. Właśnie dlatego znak drogowy B-19 fi 1000 mm 2 TYP jest tak ważny w praktyce zarządzania ruchem ciężkim.

B-19 dotyczy nacisku osi, a nie całkowitej masy pojazdu. To istotne rozróżnienie, ponieważ pojazd lub zestaw może formalnie mieścić się w dopuszczalnej masie całkowitej, a jednocześnie wywoływać zbyt duży nacisk jednej osi. Właśnie takie przeciążenia najczęściej prowadzą do szybkiej degradacji drogi, spękań nawierzchni, powstawania kolein oraz uszkodzeń małych obiektów inżynierskich.

• na mostach, przepustach, groblach i nasypach o ograniczonej nośności,
• na drogach gminnych i powiatowych z lekką podbudową, narażonych na koleinowanie i deformacje,
• na trasach wykorzystywanych przez transport kruszywa, drewna, urobku lub ciężkiego sprzętu budowlanego,
• w rejonie dojazdów do pól, gospodarstw i dróg technologicznych, gdzie przeładowane zestawy szybko niszczą nawierzchnię,
• na dojazdach z dróg krajowych i wojewódzkich do słabszych dróg lokalnych,
• na odcinkach, gdzie przed obiektem nie ma miejsca na bezpieczne zawrócenie pojazdu ciężarowego.

W odróżnieniu od znaku B-18, który ogranicza masę całkowitą, B-19 precyzyjnie eliminuje ruch pojazdów o zbyt dużym nacisku osi. Dzięki temu zarządca drogi może skuteczniej chronić konkretne odcinki infrastruktury i kierować najbardziej obciążone pojazdy na trasy przystosowane do ich przejazdu.

Średnica fi 1000 mm oznacza znak kołowy w formacie wielkim (W). To rozmiar przeznaczony do miejsc, gdzie komunikat musi być widoczny z dużej odległości i zostać odczytany odpowiednio wcześnie – zanim kierowca pojazdu ciężarowego znajdzie się na odcinku, z którego trudno bezpiecznie zawrócić albo zmienić trasę.

Duża tarcza ma szczególne znaczenie przy oznakowaniu tras wykorzystywanych przez ciężarówki, pojazdy budowlane, zestawy przewożące kruszywo, drewno lub płody rolne. W takich przypadkach liczy się nie tylko sam symbol zakazu, ale także czytelny odczyt wartości tonażu. Wariant fi 1000 mm pozwala lepiej wyeksponować przekaz wśród innych znaków, tablic i elementów infrastruktury drogowej.

• sprawdza się na autostradach, umieszczany przy jezdniach głównych,
• dobrze pracuje na dojazdach z dróg krajowych i wojewódzkich do słabszych odcinków lokalnych,
• ułatwia odczyt zakazu i wartości nacisku osi z kabiny ciężarówki lub zestawu rolniczego,
• daje kierowcy więcej czasu na hamowanie, zjazd lub wybór objazdu,
• jest bardziej czytelny tam, gdzie w otoczeniu występuje wiele znaków i tablic kierunkowych.

W praktyce znak drogowy B-19 fi 1000 mm 2 TYP jest właściwym wyborem tam, gdzie chodzi nie tylko o formalne wprowadzenie zakazu, ale o realne zatrzymanie ruchu pojazdów przeciążających oś zanim dojadą do wrażliwego odcinka drogi lub obiektu.

Oznaczenie 2 TYP (RA2) oznacza zastosowanie folii odblaskowej II generacji. To materiał wybierany tam, gdzie znak ma być zauważony wcześniej i pozostać czytelny także w trudnych warunkach – poza obszarem zabudowanym, na nieoświetlonych odcinkach, podczas deszczu, mgły i przy mokrej nawierzchni.

Warto to rozróżnić jasno: RA1 = 1 TYP = folia odblaskowa I generacji, natomiast RA2 = 2 TYP = folia odblaskowa II generacji. W przypadku znaku drogowego B-19 fi 1000 mm różnica jest szczególnie istotna, ponieważ kierowca pojazdu ciężarowego musi nie tylko dostrzec zakaz, ale również odczytać wartość tonażu z odpowiednim wyprzedzeniem.

• RA2 zapewnia wyższy poziom odblaskowości i lepszą czytelność z większej odległości,
• znak pozostaje bardziej wyraźny na nieoświetlonych trasach i poza obszarem zabudowanym,
• mikropryzmatyczna struktura dobrze pracuje w deszczu, mgle i przy ograniczonej przejrzystości powietrza,
• symbol i liczby tonowe są czytelniejsze przy intensywnym ruchu nocnym pojazdów ciężkich,
• wariant RA2 daje większy margines bezpieczeństwa na trasach obsługujących transport ciężki.

W praktyce znak drogowy B-19 fi 1000 mm 2 TYP jest wybierany wszędzie tam, gdzie ograniczenie nacisku osi ma krytyczne znaczenie dla bezpieczeństwa ruchu i ochrony infrastruktury – na dojazdach do mostów, grobli, nasypów, terminali przeładunkowych, żwirowni czy dróg obsługujących ciężki transport budowlany i rolniczy.

Tarcza znaku B-19 fi 1000 mm 2 TYP wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Taki podkład zapewnia odpowiednią sztywność, odporność na korozję i trwałość podczas wieloletniej eksploatacji w warunkach drogowych. To istotne zwłaszcza tam, gdzie znak pracuje w otwartym terenie, przy silnym wietrze, opadach i intensywnym ruchu ciężkich pojazdów.

Podwójnie zagięta krawędź na całym obwodzie wzmacnia konstrukcję tarczy i poprawia bezpieczeństwo montażu, ponieważ eliminuje ostre krawędzie. Tył znaku malowany jest na szaro, dzięki czemu całość zachowuje standard wykonania typowy dla profesjonalnego oznakowania pionowego stosowanego na drogach publicznych.

Tak wykonany znak drogowy B-19 nadaje się do stałej organizacji ruchu oraz do zastosowań wszędzie tam, gdzie wymagana jest trwałość, sztywność i pewny montaż na słupkach stalowych z użyciem uchwytów do krawędzi tarczy.

Dobór słupka pod znak drogowy B-19 fi 1000 mm zależy od miejsca montażu, wymaganej wysokości posadowienia, rodzaju pobocza lub chodnika oraz obowiązującej skrajni. Przy dużych tarczach szczególnie ważne jest prawidłowe dobranie wysokości i sposobu montażu, tak aby znak był dobrze widoczny dla kierowców i zachował stabilność w warunkach terenowych.

• chroni konstrukcje mostów, przepustów, grobli i nasypów przed przeciążeniem osiowym,
• ogranicza tempo powstawania kolein, spękań i ubytków na drogach o słabszej podbudowie,
• zmniejsza ryzyko awaryjnego zatrzymania lub cofania ciężkich zestawów tuż przed obiektem,
• porządkuje ruch ciężki, kierując najbardziej obciążone pojazdy na trasy o odpowiedniej nośności,
• ułatwia kierowcy podjęcie decyzji z wyprzedzeniem, zanim znajdzie się na odcinku bez możliwości bezpiecznego manewru,
• realnie wspiera bezpieczeństwo ruchu drogowego i wydłuża trwałość infrastruktury.

Nie. Znak B-19 odnosi się do nacisku pojedynczej osi, a nie do masy całkowitej pojazdu lub zestawu. To właśnie nacisk osi jest kluczowy przy ochronie mostów, przepustów, nasypów i dróg o słabszej konstrukcji.

Fi 1000 mm to rozmiar wielki, który zapewnia bardzo dobrą widoczność i czytelność zakazu z dużej odległości. Jest szczególnie przydatny tam, gdzie kierowca ciężarówki musi wcześnie zauważyć ograniczenie i mieć czas na zmianę trasy lub wyhamowanie.

RA2 warto wybrać wtedy, gdy znak ma pracować na nieoświetlonych odcinkach, poza obszarem zabudowanym, przy ruchu nocnym albo w trudnych warunkach pogodowych. Folia II generacji daje wyższą odblaskowość i lepszą czytelność niż RA1.

Wartość wynika z dopuszczalnego nacisku osi określonego dla konkretnego odcinka drogi lub obiektu. Powinna odpowiadać projektowi organizacji ruchu, warunkom zarządcy drogi albo dokumentacji dotyczącej nośności infrastruktury.

Dobór słupka zależy od lokalizacji znaku, wymaganej wysokości posadowienia i warunków terenowych. Pomaga w tym grafika w sekcji „Jak dobrać słupek do znaku?”, a sam montaż wykonuje się z użyciem uchwytów do krawędzi tarczy.
