B-17 zakaz wjazdu pojazdów o długości ponad...m fi 900 mm 1 typ

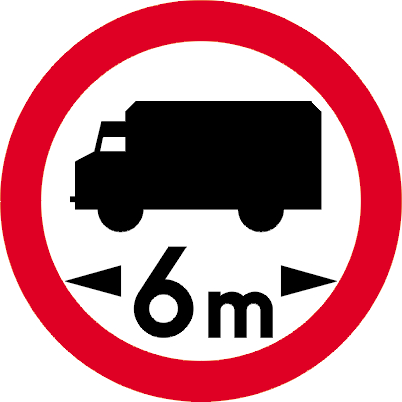

Znak drogowy B-17 „zakaz wjazdu pojazdów o długości ponad … m” Ø 900 mm – duży (D), RA1

B-17 – co oznacza ten znak?

Znak drogowy B-17 oznacza zakaz ruchu pojazdów lub zespołów pojazdów, których długość jest większa od wartości podanej na tarczy znaku.

Podczas określania długości należy uwzględnić również przewożony ładunek. Ograniczenie może więc dotyczyć między innymi samochodu z wystającym ładunkiem, pojazdu z przyczepą oraz ciągnika samochodowego z naczepą.

Znak chroni odcinki, na których zbyt długi pojazd mógłby nie zmieścić się na łuku, zablokować skrzyżowanie albo nie mieć możliwości bezpiecznego zawrócenia lub wycofania.

Najważniejsze informacje

Jak prawidłowo odczytać wartość na znaku B-17?

Wartość podana w metrach określa maksymalną długość pojazdu lub zespołu pojazdów, który może wjechać na oznaczony odcinek. Zakaz obejmuje pojazdy dłuższe od wskazanej wartości.

Przykład: znak z wartością „12 m” zabrania wjazdu pojazdom i zespołom pojazdów, których całkowita długość, również z ładunkiem, jest większa niż 12 metrów.

Wartość powinna uwzględniać geometrię drogi, promienie skrętu, szerokość jezdni, możliwość mijania, zawracania oraz bezpiecznego wycofania pojazdu.

Zastosowanie znaku B-17

Znak B-17 stosuje się przed miejscami, w których geometria drogi lub dostępna przestrzeń manewrowa nie pozwalają na bezpieczny przejazd pojazdów dłuższych niż wskazana wartość.

Typowe miejsca zastosowania:

• ostre łuki, ciasne skręty i ronda o ograniczonej geometrii,
• wąskie ulice i odcinki bez możliwości zawrócenia długiego zestawu,
• bramy, tunele, wiadukty i przejazdy o ograniczonej przestrzeni manewrowej,
• objazdy i drogi tymczasowe nieprzystosowane do długich pojazdów,
• drogi techniczne, zakładowe i dojazdy do obiektów przemysłowych,
• trasy, na których długi pojazd mógłby zablokować skrzyżowanie lub ruch w przeciwnym kierunku.

Znak należy ustawić w miejscu umożliwiającym kierującemu bezpieczną zmianę trasy przed wjazdem na odcinek objęty zakazem.

Rozmiar duży (D) – znak B-17 Ø 900 mm

Średnica 900 mm odpowiada grupie znaków dużych (D). Duża tarcza poprawia widoczność symbolu pojazdu oraz wartości liczbowej z większej odległości.

Grupę wielkości dużej stosuje się zgodnie z projektem organizacji ruchu, między innymi:

• na drogach dwujezdniowych poza obszarem zabudowanym,
• na drogach dwujezdniowych w obszarze zabudowanym, jeżeli dopuszczalna prędkość jest większa niż 60 km/h,
• na jezdniach głównych dróg ekspresowych, jeżeli występuje potrzeba zastosowania danego znaku,
• w miejscach wymagających wcześniejszego odczytania ograniczenia i wybrania objazdu.

Ostateczny wymiar znaku powinien wynikać z kategorii drogi, prędkości ruchu, warunków widoczności oraz zatwierdzonej dokumentacji.

Dane techniczne znaku B-17

• Oznaczenie: B-17
• Nazwa: zakaz wjazdu pojazdów o długości ponad … m
• Grupa wielkości: duży (D)
• Średnica: Ø 900 mm
• Waga: około 6,5 kg
• Lico: folia odblaskowa 1 TYP (RA1)
• Podkład: ocynkowana blacha stalowa
• Grubość blachy: 1,25 mm
• Kształt tarczy: koło
• Krawędź: podwójnie zaginana na całym obwodzie
• Tył znaku: malowany na kolor szary
• Wartość na znaku: wykonywana zgodnie z informacją podaną przez klienta
• Uchwyty: dostępne jako opcja wybierana podczas zakupu

Lico odblaskowe 1 TYP (RA1)

Lico znaku wykonano z folii odblaskowej 1 TYP (RA1). Materiał odbija światło reflektorów, dzięki czemu symbol oraz wpisana wartość długości pozostają czytelne również po zmroku.

• dobra czytelność znaku w typowych warunkach drogowych,
• poprawa widoczności oznakowania w światłach pojazdu,
• wyraźny kontrast symbolu i wartości liczbowej,
• zastosowanie w lokalizacjach, w których projekt przewiduje folię RA1.

Dobór typu folii powinien być zgodny z zatwierdzonym projektem organizacji ruchu i wymaganiami dla konkretnej lokalizacji.

Podkład stalowy znaku drogowego

Tarcza znaku B-17 wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Ocynk zabezpiecza stal przed korozją i umożliwia użytkowanie znaku w zmiennych warunkach atmosferycznych.

Podwójnie zaginana krawędź zwiększa sztywność okrągłej tarczy, ogranicza ryzyko odkształcenia oraz usuwa ostre krawędzie. Tył znaku jest malowany na kolor szary.

Podgląd po zamontowaniu

Jak dobrać słupek do znaków?

Długość i średnicę słupka należy dobrać do wymiaru tarczy, wymaganej wysokości montażu, liczby znaków oraz sposobu posadowienia. Znak Ø 900 mm wymaga stabilnego mocowania odpowiedniego do warunków panujących w miejscu instalacji.

Znaczenie znaku B-17 dla bezpieczeństwa ruchu

• ogranicza wjazd zbyt długich pojazdów na odcinki o nieodpowiedniej geometrii,
• zmniejsza ryzyko zablokowania skrzyżowania, wąskiej ulicy lub przejazdu,
• ogranicza konieczność niebezpiecznego cofania długich zestawów,
• pomaga kierować samochody z przyczepami i naczepami na właściwe trasy,
• chroni elementy infrastruktury przed uszkodzeniem przez pojazdy wykonujące ciasne manewry,
• umożliwia wcześniejsze wybranie objazdu przed problematycznym odcinkiem.

FAQ – najczęstsze pytania

Co mam wpisać w ramce pod ceną?

Wpisz wartość długości, która ma zostać umieszczona na tarczy znaku, wraz z jednostką „m”, na przykład 12 m. Wartość powinna być zgodna z projektem organizacji ruchu.

Czy B-17 dotyczy samochodu z przyczepą lub ciągnika z naczepą?

Tak. Znak dotyczy zarówno pojedynczego pojazdu, jak i całego zespołu pojazdów. Liczy się jego całkowita długość razem z ładunkiem.

Czy wystający ładunek wlicza się do długości?

Tak. Przy ocenie ograniczenia należy uwzględnić długość pojazdu lub zespołu pojazdów również z przewożonym ładunkiem.

Kiedy wybrać znak B-17 o średnicy 900 mm?

Średnicę 900 mm należy wybrać, gdy projekt przewiduje znak z grupy dużej (D), na przykład ze względu na kategorię drogi, prędkość ruchu lub potrzebę wcześniejszego odczytania ograniczenia.

Czy folia RA1 może być zastosowana w każdej lokalizacji?

Typ folii powinien być zgodny z zatwierdzonym projektem organizacji ruchu. Jeżeli dokumentacja wymaga folii o wyższej odblaskowości, należy wybrać właściwy wariant znaku.

Czy uchwyty montażowe są dołączone automatycznie?

Nie. Aby otrzymać znak wraz z 2 uchwytami, podczas zakupu należy wybrać opcję „Tak”. Opcja „Nie” oznacza zakup samego znaku.
