B-17 zakaz wjazdu pojazdów o długości ponad...m fi 1000 mm 2 typ

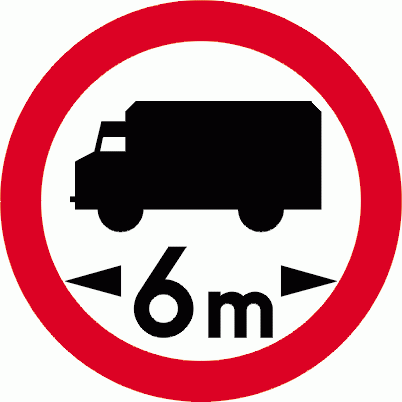

B-17 Znak drogowy „zakaz wjazdu pojazdów o długości ponad … m” Ø 1000 mm 2 TYP (RA2)

W polu konfiguracji pod ceną wpisz dopuszczalną długość w metrach. Wartość musi być zgodna z zatwierdzonym projektem organizacji ruchu dla miejsca, w którym znak zostanie ustawiony.

Znak drogowy B-17 „zakaz wjazdu pojazdów o długości ponad … m” zabrania ruchu pojazdów oraz zespołów pojazdów, których długość jest większa od wartości podanej na znaku.

Przy ocenie długości uwzględnia się również ładunek wystający poza obrys pojazdu. Ograniczenie może więc dotyczyć zarówno pojedynczego pojazdu, jak i całego zestawu, na przykład ciągnika siodłowego z naczepą albo samochodu z przyczepą.

Wielkość znaku: Ø 1000 mm – wielki (W)

Lico: 2 TYP (RA2) – folia odblaskowa II generacji

Tarcza: stal ocynkowana, blacha 1,25 mm, kształt koła, podwójnie zagięta krawędź na całym obwodzie.

Tył tarczy: malowany na kolor szary.

Waga: 8 kg.

Treść znaku: indywidualna wartość w metrach podana w konfiguracji produktu.

Uchwyty: do wyboru – bez uchwytów lub z kompletem 2 uchwytów montażowych.

Przeznaczenie

Do zastosowania na zewnątrz

Tył tarczy

Kolor szary

B-17 stosuje się przed miejscami, w których skręcanie lub zawracanie pojazdów albo zespołów pojazdów dłuższych niż wartość wskazana na znaku jest utrudnione lub niemożliwe. Ograniczenie pomaga zapobiegać wjazdowi zestawów, które nie mogą bezpiecznie pokonać dalszej części trasy.

• przed ciasnymi skrzyżowaniami i łukami o ograniczonej możliwości manewru,
• przed krótkimi łącznicami lub odcinkami, na których długi zestaw mógłby zablokować ruch,
• przed miejscami bez bezpiecznej możliwości zawrócenia,
• w lokalizacjach wskazanych w zatwierdzonym projekcie organizacji ruchu.

Znak powinien zostać ustawiony tak, aby kierowca mógł odpowiednio wcześnie wybrać trasę przeznaczoną dla dłuższych pojazdów. Sposób uprzedzenia o zakazie i ewentualny objazd określa organizacja ruchu.

Wartość długości powinna wynikać z analizy geometrii drogi, możliwości wykonania manewru i zatwierdzonego projektu organizacji ruchu. Nie należy ustalać jej orientacyjnie ani zmieniać samodzielnie podczas zamawiania oznakowania.

Średnica Ø 1000 mm odpowiada grupie znaków wielkich (W), stosowanych przy jezdniach głównych autostrad. Na pozostałych drogach wielkość B-17 dobiera się zgodnie z przepisami i zatwierdzoną organizacją ruchu.

Folia odblaskowa RA2 II generacji zapewnia wyższą odblaskowość niż RA1. Ułatwia wcześniejsze rozpoznanie znaku B-17 oraz odczytanie wartości ograniczenia po zmroku i w trudniejszych warunkach obserwacji.

• lepsza widoczność lica w światłach reflektorów,
• czytelniejszy symbol i wartość w metrach z większej odległości,
• więcej czasu na wybór właściwej trasy przez kierowcę długiego zestawu.

Tarczę wykonano z ocynkowanej blachy stalowej o grubości 1,25 mm. Podwójnie zagięta krawędź na całym obwodzie usztywnia okrągłą tarczę i ogranicza ryzyko kontaktu z ostrą krawędzią podczas transportu oraz montażu.

Ocynk zabezpiecza stal przed korozją, a szare wykończenie tylnej strony nadaje znakowi standardowy wygląd oznakowania drogowego.

• ogranicza ryzyko zablokowania przejazdu przez zbyt długi pojazd lub zestaw,
• zapobiega niebezpiecznym próbom cofania i zawracania w nieodpowiednim miejscu,
• chroni elementy infrastruktury przed uszkodzeniem podczas ciasnych manewrów,
• umożliwia wcześniejsze skierowanie długich pojazdów na właściwą trasę.

Tak. Przepisy odnoszą się zarówno do pojazdu, jak i zespołu pojazdów. W przypadku zestawu uwzględnia się jego całkowitą długość.

Tak. Zakaz dotyczy długości pojazdu lub zespołu pojazdów również z ładunkiem. Jeżeli ładunek zwiększa długość ponad wartość wskazaną na znaku, pojazd nie może wjechać za znak.

Znak zabrania wjazdu pojazdom dłuższym niż podana wartość. Pojazd o długości dokładnie równej tej wartości nie przekracza ograniczenia, o ile jego przejazdu nie wykluczają inne przepisy lub znaki.

Nie. Ø 1000 mm to grupa wielka (W), stosowana przy jezdniach głównych autostrad. Na innych drogach wielkość znaku musi odpowiadać przepisom i zatwierdzonej organizacji ruchu.

Uchwyty są dostępne do wyboru. Wariant „Nie” oznacza sam znak bez uchwytów, a wariant „Tak” – znak z kompletem 2 uchwytów montażowych do słupka.
