B-16 zakaz wjazdu pojazdów o wysokości ponad ... m fi 1000 mm 2 typ

B-16 Znak drogowy „zakaz wjazdu pojazdów o wysokości ponad … m” Ø 1000 mm 2 TYP (RA2)

W polu konfiguracji pod ceną wpisz dopuszczalną wysokość w metrach. Wartość musi być zgodna z pomiarem skrajni pionowej i zatwierdzonym projektem organizacji ruchu.

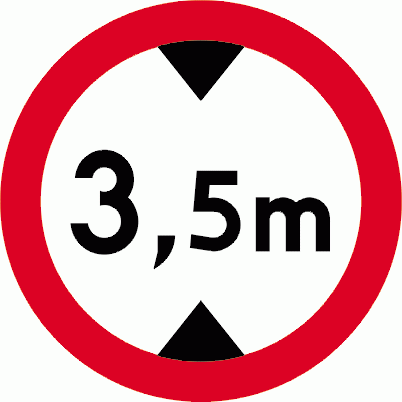

Znak drogowy B-16 „zakaz wjazdu pojazdów o wysokości ponad … m” zabrania ruchu pojazdów, których wysokość jest większa od wartości podanej na znaku.

Ograniczenie obejmuje całkowitą wysokość pojazdu również z ładunkiem, zabudową i wyposażeniem. Chroni tunele, wiadukty, linie sieci napowietrznej oraz inne obiekty o ograniczonej skrajni pionowej.

Wielkość znaku: Ø 1000 mm – wielki (W)

Lico: 2 TYP (RA2) – folia odblaskowa II generacji

Tarcza: stal ocynkowana, blacha 1,25 mm, kształt koła, podwójnie zagięta krawędź na całym obwodzie.

Tył tarczy: malowany na kolor szary.

Waga: 8 kg.

Treść znaku: indywidualna wartość w metrach podana w konfiguracji produktu.

Uchwyty: do wyboru – bez uchwytów lub z kompletem 2 uchwytów montażowych.

Znak B-16 umieszcza się przed tunelami, wiaduktami oraz miejscami, w których nad drogą przebiega linia sieci napowietrznej, jeżeli wysokość obiektu nad jezdnią jest mniejsza niż 4,5 m.

• przed tunelami i przejazdami pod wiaduktami,
• przed kładkami i innymi obiektami ograniczającymi skrajnię pionową,
• przed liniami sieci napowietrznej przebiegającymi zbyt nisko nad jezdnią,
• na dojazdach umożliwiających wcześniejsze skierowanie zbyt wysokich pojazdów na objazd.

Wysokość obiektu mierzy się w obrębie drogi, w miejscu, w którym odległość sklepienia od jezdni jest najmniejsza. Znak B-16 należy powtórzyć nad jezdnią, na przykład na oznaczanym obiekcie.

Przy sklepieniach łukowych pomiar wykonuje się tak, aby zachować odstęp bezpieczeństwa 0,5 m również dla pojazdu jadącego możliwie blisko ściany obiektu. Szczegółowy sposób oznakowania musi wynikać z zatwierdzonej organizacji ruchu.

Na znaku podaje się wartość o 0,5 m mniejszą od wysokości obiektu nad jezdnią. Z tej zasady wynika, że największą wartością liczbową umieszczaną na znaku B-16 jest 3,9 m.

Pomiar i wartość na tarczy powinny zostać określone przez osobę przygotowującą projekt organizacji ruchu. Zamawiający przekazuje do wykonania wartość zatwierdzoną dla konkretnej lokalizacji.

Nie. Średnica Ø 1000 mm odpowiada grupie znaków wielkich (W), stosowanych przy jezdniach głównych autostrad. Na pozostałych drogach wielkość znaku B-16 dobiera się zgodnie z przepisami i zatwierdzonym projektem organizacji ruchu.

Folia odblaskowa RA2 II generacji zapewnia wyższą odblaskowość niż RA1. Ułatwia wcześniejsze rozpoznanie znaku B-16 oraz odczytanie wartości ograniczenia po zmroku i w trudniejszych warunkach obserwacji.

• lepsza widoczność lica w światłach reflektorów,
• czytelniejsza wartość w metrach z większej odległości,
• więcej czasu na zatrzymanie lub wybór objazdu przed niskim obiektem.

Tarczę wykonano z ocynkowanej blachy stalowej o grubości 1,25 mm. Podwójnie zagięta krawędź na całym obwodzie usztywnia okrągłą tarczę i ogranicza ryzyko kontaktu z ostrą krawędzią podczas transportu oraz montażu.

Ocynk zabezpiecza stal przed korozją, a szare wykończenie tylnej strony nadaje znakowi standardowy wygląd oznakowania drogowego.

• ogranicza ryzyko uderzenia pojazdu lub ładunku w niski obiekt,
• chroni konstrukcję wiaduktu, tunelu oraz wyposażenie drogi,
• zapobiega awaryjnemu zatrzymywaniu, cofaniu i zawracaniu ciężkich pojazdów,
• umożliwia wcześniejsze skierowanie zbyt wysokiego pojazdu na objazd.

Tak. Do wysokości pojazdu wlicza się również ładunek, zabudowę i wyposażenie zwiększające jego całkowitą wysokość.

Na znaku podaje się wartość o 0,5 m mniejszą od wysokości obiektu nad jezdnią, mierzonej w najniższym miejscu. Wartość musi być potwierdzona w zatwierdzonym projekcie organizacji ruchu.

Z zasad technicznych wynika, że największą wartością liczbową podawaną na znaku B-16 jest 3,9 m.

Nie. Ø 1000 mm to grupa wielka (W), stosowana przy jezdniach głównych autostrad. Na innych drogach wielkość znaku musi odpowiadać przepisom i zatwierdzonej organizacji ruchu.

Uchwyty są dostępne do wyboru. Wariant „Nie” oznacza sam znak bez uchwytów, a wariant „Tak” – znak z kompletem 2 uchwytów montażowych do słupka.
