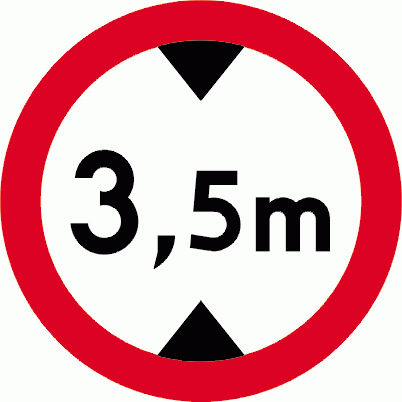

B-16 zakaz wjazdu pojazdów o wysokości ponad ... m fi 900 mm 1 typ

Najważniejsze informacje

Jak ustala się wartość na znaku B-16?

Znak B-16 umieszcza się przed obiektami takimi jak tunele, wiadukty oraz miejsca przebiegu sieci napowietrznej, jeżeli wysokość obiektu nad jezdnią jest mniejsza niż 4,5 m.

Na znaku podaje się wartość o 0,5 m mniejszą od zmierzonej wysokości obiektu nad jezdnią. Z tego wynika, że największą wartością liczbową podawaną na znaku B-16 jest 3,9 m.

Wysokość należy mierzyć w obrębie drogi, w miejscu, w którym odległość pomiędzy jezdnią a najniższym elementem obiektu jest najmniejsza. Przy sklepieniach łukowych pomiar powinien zapewniać wymagany odstęp bezpieczeństwa również pojazdowi jadącemu blisko ściany obiektu.

Wartości nie należy ustalać samodzielnie na podstawie orientacyjnego pomiaru. Powinna zostać określona przez zarządcę drogi lub projektanta organizacji ruchu.

Zastosowanie znaku B-16

Znak B-16 stosuje się przed miejscami, w których ograniczona skrajnia pionowa mogłaby doprowadzić do zderzenia wysokiego pojazdu lub jego ładunku z obiektem znajdującym się nad jezdnią.

Typowe miejsca zastosowania:

• tunele oraz przejazdy pod wiaduktami i mostami,
• przejazdy pod kładkami dla pieszych i konstrukcjami bramowymi,
• miejsca przebiegu nisko zawieszonych przewodów i sieci napowietrznych,
• przejazdy pod instalacjami przemysłowymi i technicznymi,
• wjazdy do hal, magazynów, garaży i centrów logistycznych,
• drogi zakładowe z bramami lub urządzeniami ograniczającymi wysokość.

Znak powinien być ustawiony odpowiednio wcześnie, aby kierujący zbyt wysokim pojazdem mógł bezpiecznie zatrzymać się albo wybrać trasę alternatywną.

Rozmiar duży (D) – znak B-16 Ø 900 mm

Średnica 900 mm odpowiada grupie znaków dużych (D). Duża tarcza poprawia widoczność symbolu i wartości liczbowej z większej odległości, dając kierującemu więcej czasu na reakcję.

Grupę wielkości dużej stosuje się zgodnie z projektem organizacji ruchu, między innymi:

• na drogach dwujezdniowych poza obszarem zabudowanym,
• na drogach dwujezdniowych w obszarze zabudowanym, jeżeli dopuszczalna prędkość jest większa niż 60 km/h,
• na jezdniach głównych dróg ekspresowych, jeżeli występuje potrzeba zastosowania znaku B-16,
• w miejscach, w których kierujący musi odpowiednio wcześnie zjechać na objazd.

Ostateczny wymiar znaku powinien wynikać z kategorii drogi, prędkości ruchu, odległości obserwacji i zatwierdzonej dokumentacji.

Dane techniczne znaku B-16

• Oznaczenie: B-16
• Nazwa: zakaz wjazdu pojazdów o wysokości ponad … m
• Grupa wielkości: duży (D)
• Średnica: Ø 900 mm
• Waga: około 6,5 kg
• Lico: folia odblaskowa 1 TYP (RA1)
• Podkład: ocynkowana blacha stalowa
• Grubość blachy: 1,25 mm
• Kształt tarczy: koło
• Krawędź: podwójnie zaginana na całym obwodzie
• Tył znaku: malowany na kolor szary
• Wartość na znaku: wykonywana zgodnie z informacją podaną przez klienta
• Uchwyty: dostępne jako opcja wybierana podczas zakupu

Lico odblaskowe 1 TYP (RA1)

Lico znaku wykonano z folii odblaskowej 1 TYP (RA1). Materiał odbija światło reflektorów, dzięki czemu symbol oraz wpisana wartość wysokości pozostają widoczne również po zmroku.

• dobra czytelność w typowych warunkach drogowych,
• poprawa widoczności znaku w światłach pojazdu,
• wyraźny kontrast symbolu i wartości liczbowej,
• zastosowanie w lokalizacjach, w których projekt przewiduje folię RA1.

Dobór typu folii powinien być zgodny z zatwierdzonym projektem organizacji ruchu i wymaganiami dla konkretnej lokalizacji.

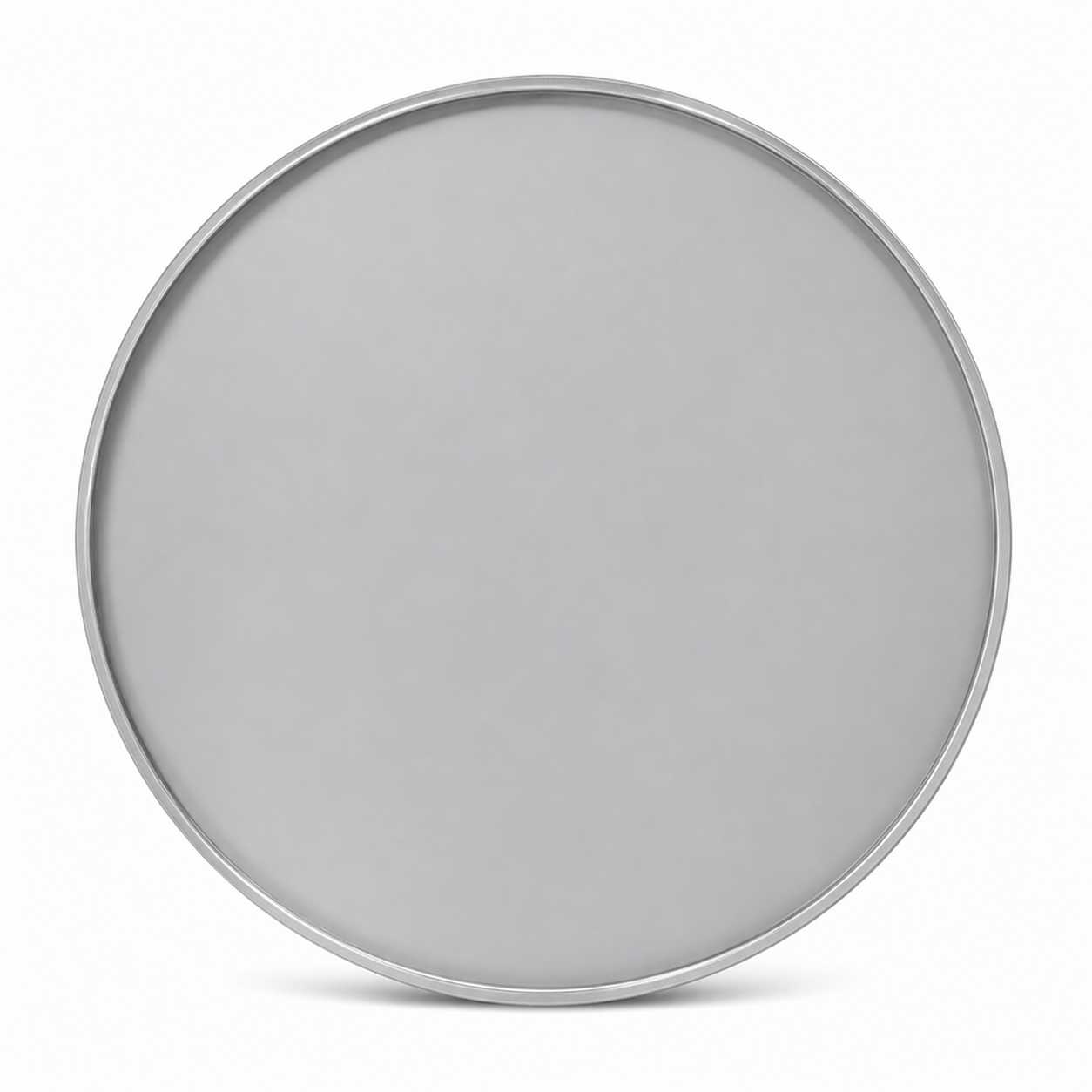

Podkład stalowy znaku drogowego

Tarcza znaku B-16 wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Ocynk zabezpiecza stal przed korozją i umożliwia użytkowanie znaku w zmiennych warunkach atmosferycznych.

Podwójnie zaginana krawędź zwiększa sztywność okrągłej tarczy, ogranicza ryzyko odkształcenia oraz usuwa ostre krawędzie. Tył znaku jest malowany na kolor szary.

Podgląd po zamontowaniu

Jak dobrać słupek do znaków?

Długość i średnicę słupka należy dobrać do wymiaru tarczy, wymaganej wysokości montażu, liczby znaków oraz sposobu posadowienia. Znak Ø 900 mm wymaga stabilnego mocowania odpowiedniego do warunków panujących w miejscu instalacji.

Znaczenie znaku B-16 dla bezpieczeństwa ruchu

• ogranicza wjazd pojazdów wyższych niż dostępna skrajnia pionowa,
• zmniejsza ryzyko uderzenia pojazdu lub ładunku w wiadukt, tunel albo instalację,
• chroni konstrukcje drogowe, przewody i wyposażenie techniczne przed uszkodzeniem,
• ogranicza ryzyko zablokowania drogi przez zakleszczony pojazd,
• pozwala kierującym odpowiednio wcześnie zatrzymać się lub wybrać objazd,
• zmniejsza ryzyko kosztownych awarii i długotrwałych utrudnień w ruchu.

FAQ – najczęstsze pytania

Co mam wpisać w ramce pod ceną?

Wpisz wartość wysokości, która ma zostać umieszczona na tarczy znaku, wraz z jednostką „m”, na przykład 3,6 m. Wartość musi być zgodna z projektem organizacji ruchu.

Czy wysokość pojazdu obejmuje również ładunek?

Tak. Znak B-16 dotyczy całkowitej wysokości pojazdu razem z ładunkiem i wszystkimi elementami wystającymi ponad jego standardową zabudowę.

Dlaczego wartość na znaku jest mniejsza od rzeczywistej wysokości obiektu?

Wartość na znaku uwzględnia odstęp bezpieczeństwa. Zgodnie z zasadami stosowania B-16 podaje się liczbę o 0,5 m mniejszą od wysokości obiektu nad jezdnią.

Jaka może być największa wartość na znaku B-16?

Największą wartością liczbową podawaną na znaku B-16 jest 3,9 m. Dokładną wartość powinien ustalić zarządca drogi lub projektant na podstawie pomiaru skrajni.

Kiedy wybrać znak B-16 o średnicy 900 mm?

Średnicę 900 mm należy wybrać, gdy projekt przewiduje znak z grupy dużej (D), na przykład ze względu na kategorię drogi, prędkość ruchu lub potrzebę wcześniejszego skierowania pojazdów na objazd.

Czy uchwyty montażowe są dołączone automatycznie?

Nie. Aby otrzymać znak wraz z 2 uchwytami, podczas zakupu należy wybrać opcję „Tak”. Opcja „Nie” oznacza zakup samego znaku.
