B-16 znak drogowy „zakaz wjazdu pojazdów o wysokości ponad … m” Ø 800 mm średni (S), 1 TYP (RA1)

Wiadukt, tunel, brama techniczna, zadaszona rampa albo nisko prowadzona instalacja nad jezdnią to miejsca, w których zbyt wysoki pojazd może doprowadzić do poważnego uszkodzenia obiektu i zablokowania ruchu. Znak B-16 „zakaz wjazdu pojazdów o wysokości ponad … m” Ø 800 mm 1 TYP (RA1) wprowadza zakaz wjazdu pojazdów i zespołów pojazdów, których wysokość całkowita wraz z ładunkiem przekracza wartość podaną na tarczy. Rozmiar średni (S) poprawia czytelność znaku i daje kierowcy więcej czasu na wybór bezpiecznej trasy.

Znak drogowy B-16 „zakaz wjazdu pojazdów o wysokości ponad … m” wprowadza zakaz wjazdu pojazdów i zespołów pojazdów, których wysokość całkowita wraz z ładunkiem przekracza wartość podaną na tarczy. Stosuje się go przed obiektami i miejscami, w których skrajnia pionowa jest ograniczona.

Znak należy umieszczać między innymi przed tunelami, wiaduktami, bramami, zadaszeniami, przejazdami pod obiektami inżynierskimi oraz miejscami, w których nad jezdnią przebiega linia sieci napowietrznej. Ma ostrzec kierowcę odpowiednio wcześnie, zanim pojazd wjedzie pod obiekt i spowoduje uszkodzenie konstrukcji albo blokadę ruchu.

Wartość na znaku dotyczy całkowitej wysokości pojazdu lub zespołu pojazdów wraz z ładunkiem. Przy doborze wartości trzeba uwzględnić rzeczywistą skrajnię pionową i dokumentację organizacji ruchu.

B-16 Ø 800 mm 1 TYP (RA1) stosuje się tam, gdzie kierowca pojazdu ciężarowego, dostawczego, specjalnego albo pojazdu z ładunkiem ponadnormatywnym musi wcześniej otrzymać informację o ograniczonej wysokości przejazdu.

• tunele, przejazdy pod wiaduktami i obiektami inżynierskimi,
• bramy wjazdowe, hale, wiaty, zadaszone rampy i podcienie,
• ulice z przewiązkami między budynkami i niskimi prześwitami,
• miejsca z instalacjami technicznymi prowadzonymi nisko nad jezdnią,
• dojazdy do obiektów przemysłowych, magazynowych i logistycznych,
• czasowe organizacje ruchu przy rusztowaniach, bramownicach, remontach i zwężeniach.

Wartość wpisana na znaku B-16 powinna wynikać z rzeczywistej wysokości obiektu nad jezdnią, dokumentacji technicznej oraz projektu organizacji ruchu. Jeżeli wysokość obiektu nad jezdnią jest mniejsza niż 4,5 m, na znaku podaje się wartość o 0,5 m mniejszą od wysokości obiektu nad jezdnią.

• przy wiaduktach i tunelach wartość musi uwzględniać realny prześwit nad jezdnią,
• przy bramach i zadaszeniach należy uwzględnić najniższy element ograniczający skrajnię,
• przy liniach i instalacjach nad jezdnią wartość powinna wynikać z bezpiecznej skrajni pionowej,
• w czasowej organizacji ruchu wartość powinna odpowiadać warunkom etapu robót, rusztowania lub tymczasowego przejazdu,
• konkretną wysokość należy wpisać w ramce pod ceną przy składaniu zamówienia.

Największą wartością liczbową podawaną na znaku B-16 może być 3,9 m, zgodnie z zasadą doboru wartości dla obiektów o ograniczonej wysokości nad jezdnią.

Ø 800 mm to rozmiar średni (S) dla znaków okrągłych serii B. Ten format wybiera się wtedy, gdy kierowca musi odczytać zakaz z odpowiednim wyprzedzeniem i mieć czas na bezpieczną decyzję o zmianie trasy.

Znaki drogowe średnie (S) stosuje się między innymi:

• na łącznicach i jezdniach innych niż jezdnie główne autostrad i dróg ekspresowych,
• na drogach dwujezdniowych w obszarze zabudowanym, gdzie dopuszczalna prędkość jest mniejsza lub równa 60 km/h,
• na jednojezdniowych drogach krajowych i wojewódzkich,
• na głównych dojazdach do obiektów o ograniczonej wysokości przejazdu,
• w czasowej organizacji ruchu, gdzie większa tarcza lepiej przebija się wśród znaków tymczasowych.

1 TYP (RA1) to folia odblaskowa I generacji, stosowana w wielu lokalizacjach o typowym oświetleniu i standardowych wymaganiach widoczności. Przy znaku B-16 czytelność ma szczególne znaczenie, ponieważ kierowca musi odpowiednio wcześnie ocenić, czy jego pojazd zmieści się pod obiektem.

RA1 i RA2 w praktyce:

• RA1 – standardowa odblaskowość i dobry wybór dla wielu dróg o typowych warunkach,
• RA2 – wyższy poziom odblaskowości, częściej wybierany na odcinki słabo oświetlone, w deszczu, mgle i przy większym ryzyku kolizji z obiektem.

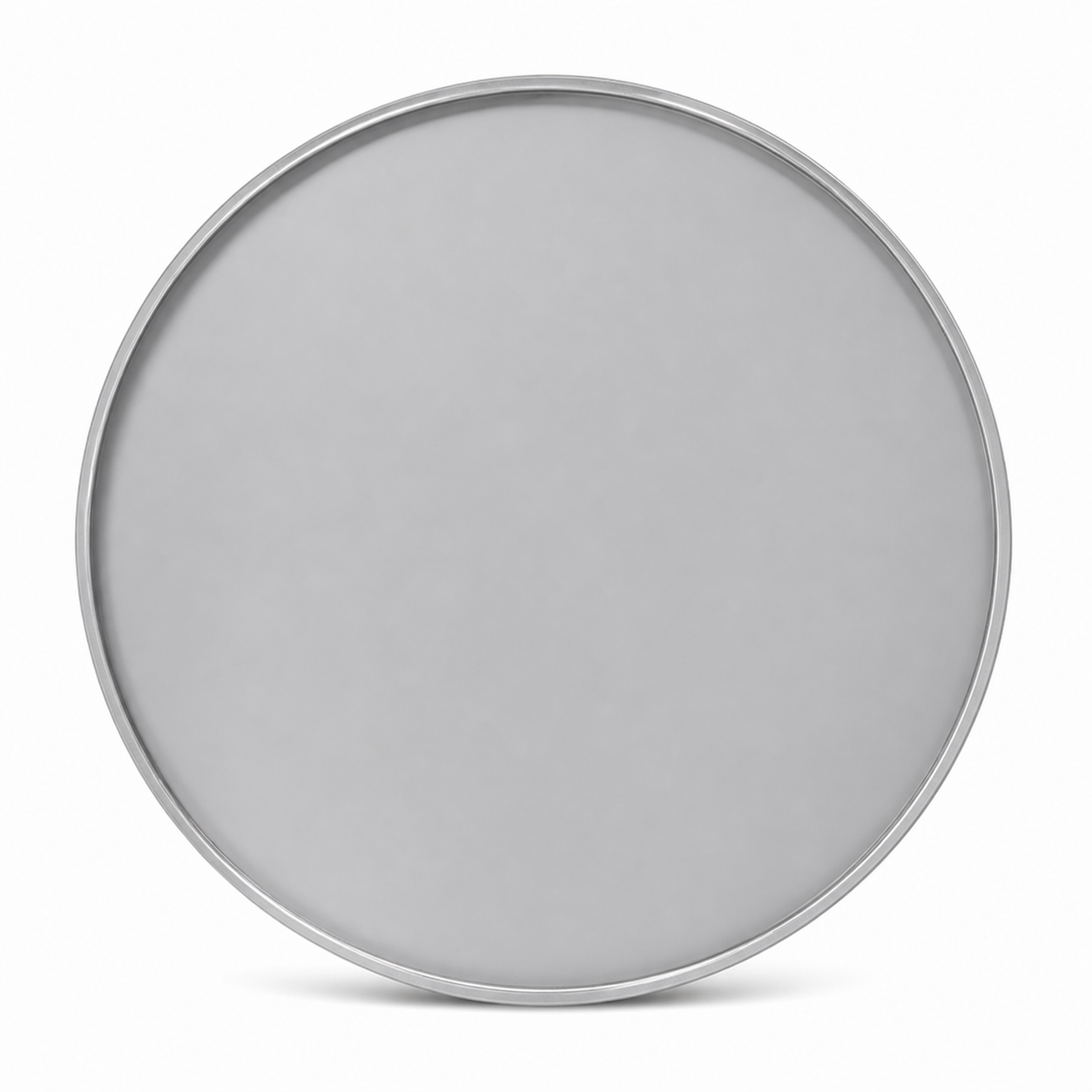

Podkład znaku B-16 wykonany jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Tarcza ma kształt koła, a jej krawędź jest podwójnie zagięta po całym obwodzie, co zwiększa sztywność, trwałość i bezpieczeństwo obsługi.

Tył znaku zabezpieczony jest farbą proszkową w kolorze szarym. Tak wykonana tarcza jest przygotowana do pracy w warunkach zewnętrznych oraz montażu na typowych konstrukcjach wsporczych stosowanych w oznakowaniu pionowym.

Znak posiada certyfikat przewidziany dla oznakowania drogowego. Dzięki temu może być stosowany w profesjonalnej organizacji ruchu, zgodnie ze specyfikacją produktu.

Znak B-16 montuje się na słupku przy użyciu uchwytów montażowych. Przy zakupie możesz wybrać wariant z uchwytami albo sam znak bez uchwytów, jeżeli elementy montażowe posiadasz już na miejscu.

Prawidłowo dobrany znak B-16 ogranicza ryzyko zakleszczenia pojazdu pod obiektem, uderzenia w wiadukt, bramę lub instalację techniczną oraz kosztownych blokad ruchu. Ma szczególne znaczenie tam, gdzie kierowca wysokiego pojazdu musi wcześniej podjąć decyzję o objeździe.

• chroni konstrukcje obiektów, wiadukty, tunele, bramy, stropy i instalacje,
• zmniejsza ryzyko zablokowania przejazdu przez zbyt wysoki pojazd,
• ogranicza kosztowne uszkodzenia infrastruktury drogowej i technicznej,
• poprawia bezpieczeństwo kierowców, pieszych i użytkowników obiektów,
• pozwala skierować pojazdy wysokie na trasę o właściwej skrajni pionowej.

Co oznacza znak B-16?
B-16 oznacza zakaz wjazdu pojazdów, których wysokość całkowita wraz z ładunkiem przekracza wartość podaną na znaku.

Jaką wysokość wpisać na znaku B-16?
Wartość powinna wynikać z projektu organizacji ruchu i rzeczywistej skrajni pionowej obiektu. Przy zakupie wpisz w ramce pod ceną konkretną wysokość w metrach, która ma znaleźć się na tarczy znaku.

Jak dobrać wartość „… m” przy obiekcie niższym niż 4,5 m?
Na znaku podaje się wartość o 0,5 m mniejszą od wysokości obiektu nad jezdnią. Największą wartością liczbową podawaną na znaku może być 3,9 m.

Kiedy wybrać Ø 800 mm?
Wtedy, gdy potrzebna jest lepsza czytelność z większej odległości: na drogach powiatowych, wojewódzkich, krajowych, dojazdach do obiektów inżynierskich oraz w miejscach, gdzie kierowca wysokiego pojazdu musi wcześniej podjąć decyzję o objeździe.

Czy uchwyty montażowe są automatycznie dołączone do znaku?
Nie automatycznie. Przy zakupie należy wybrać wariant „Tak”, jeżeli chcesz otrzymać 2 uchwyty montażowe, albo wariant „Nie”, jeżeli kupujesz sam znak.
