B-13 zakaz wjazdu pojazdów z materiałami wybuchowymi lub łatwo zapalnymi fi 900 mm 1 typ

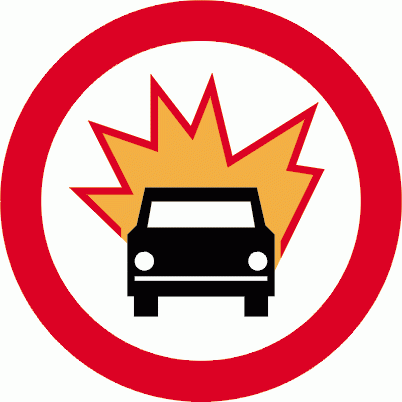

Znak drogowy B-13 „zakaz wjazdu pojazdów z towarami wybuchowymi lub łatwo zapalnymi” Ø 900 mm – duży (D), RA1

B-13 – co oznacza ten znak?

Znak drogowy B-13 oznacza zakaz ruchu pojazdów przewożących określone towary wybuchowe lub łatwo zapalne w ilościach, dla których wymagane jest oznakowanie pojazdu pomarańczowymi tablicami ostrzegawczymi.

Znak stosuje się w celu wyeliminowania takich przewozów z dróg, na których pożar, wybuch albo awaria pojazdu mogłyby stworzyć szczególnie duże zagrożenie dla ludzi, zabudowy, infrastruktury lub środowiska.

B-13 nie wprowadza zakazu dla wszystkich samochodów ciężarowych ani automatycznie dla każdego przewozu ADR. Znaczenie mają rodzaj, klasa oraz ilość przewożonego towaru.

Najważniejsze informacje

Jakich przewozów dotyczy znak B-13?

Zakaz obejmuje pojazdy przewożące określone towary niebezpieczne w ilościach wymagających oznakowania pojazdu pomarańczowymi tablicami ostrzegawczymi.

Dotyczy to towarów niebezpiecznych klas:

• 1 – materiały i przedmioty wybuchowe,
• 3 – materiały ciekłe zapalne,
• 4.1 – materiały stałe zapalne,
• 4.2 – materiały samozapalne,
• 4.3 – materiały wydzielające w zetknięciu z wodą gazy palne,
• 5.1 – materiały utleniające,
• 5.2 – nadtlenki organiczne,
• gazów palnych klasy 2.

Sam fakt przewożenia towaru podlegającego przepisom ADR nie zawsze oznacza objęcie zakazem. Znaczenie mają klasa towaru oraz jego ilość.

Zastosowanie znaku B-13

Znak B-13 stosuje się na drogach, na których przewóz towarów wybuchowych lub łatwo zapalnych mógłby w razie awarii albo wypadku spowodować szczególnie poważne zagrożenie dla ludzi, mienia lub infrastruktury.

Typowe miejsca zastosowania:

• ulice prowadzące przez zwartą zabudowę miejską,
• tunele, długie mosty, estakady i inne obiekty inżynierskie,
• okolice obiektów użyteczności publicznej i miejsc skupiających wiele osób,
• tereny rekreacyjne oraz obszary o zwiększonym ruchu pieszych,
• zapory wodne, obiekty zabytkowe i infrastruktura o szczególnej wartości,
• odcinki, na których dostęp służb ratowniczych byłby utrudniony.

Znak stosuje się tam, gdzie możliwe jest skierowanie objętych zakazem pojazdów na odpowiednią trasę alternatywną. Lokalizacja powinna wynikać z zatwierdzonego projektu organizacji ruchu.

Rozmiar duży (D) – znak B-13 Ø 900 mm

Średnica 900 mm odpowiada grupie znaków dużych (D). Duża tarcza poprawia widoczność symbolu z większej odległości i daje kierującemu pojazdem ciężkim więcej czasu na wybór trasy alternatywnej.

Grupę wielkości dużej stosuje się zgodnie z projektem organizacji ruchu, między innymi:

• na drogach dwujezdniowych poza obszarem zabudowanym,
• na drogach dwujezdniowych w obszarze zabudowanym, jeżeli dopuszczalna prędkość jest większa niż 60 km/h,
• na jezdniach głównych dróg ekspresowych, jeżeli występuje potrzeba zastosowania znaku B-13,
• przed miejscami, w których pojazd powinien odpowiednio wcześnie zostać skierowany na objazd.

Ostateczny wymiar znaku powinien wynikać z kategorii drogi, prędkości ruchu, odległości obserwacji i zatwierdzonej dokumentacji.

Dane techniczne znaku B-13

• Oznaczenie: B-13
• Nazwa: zakaz wjazdu pojazdów z towarami wybuchowymi lub łatwo zapalnymi
• Grupa wielkości: duży (D)
• Średnica: Ø 900 mm
• Waga: około 6,5 kg
• Lico: folia odblaskowa 1 TYP (RA1)
• Podkład: ocynkowana blacha stalowa
• Grubość blachy: 1,25 mm
• Kształt tarczy: koło
• Krawędź: podwójnie zaginana na całym obwodzie
• Tył znaku: malowany na kolor szary
• Uchwyty: dostępne jako opcja wybierana podczas zakupu

Lico odblaskowe 1 TYP (RA1)

Lico znaku wykonano z folii odblaskowej 1 TYP (RA1). Materiał odbija światło reflektorów, dzięki czemu symbol pozostaje widoczny również po zmroku.

• dobra czytelność w typowych warunkach drogowych,
• poprawa widoczności znaku w światłach pojazdu,
• wyraźny kontrast symbolu i czerwonego obramowania,
• zastosowanie w lokalizacjach, w których projekt przewiduje folię RA1.

Dobór typu folii powinien być zgodny z zatwierdzonym projektem organizacji ruchu i wymaganiami dla konkretnej lokalizacji.

Podkład stalowy znaku drogowego

Tarcza znaku B-13 wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Ocynk zabezpiecza stal przed korozją i umożliwia użytkowanie znaku w zmiennych warunkach atmosferycznych.

Podwójnie zaginana krawędź zwiększa sztywność okrągłej tarczy, ogranicza ryzyko odkształcenia oraz usuwa ostre krawędzie. Tył znaku jest malowany na kolor szary.

Podgląd po zamontowaniu

Jak dobrać słupek do znaków?

Długość i średnicę słupka należy dobrać do wymiaru tarczy, wymaganej wysokości montażu, liczby znaków oraz sposobu posadowienia. Znak Ø 900 mm wymaga stabilnego mocowania odpowiedniego do warunków panujących w miejscu instalacji.

Znaczenie znaku B-13 dla bezpieczeństwa ruchu

• ogranicza ryzyko pożaru lub wybuchu w szczególnie niebezpiecznych lokalizacjach,
• chroni tunele, mosty, estakady i inne obiekty inżynierskie,
• zmniejsza zagrożenie dla mieszkańców zwartej zabudowy i użytkowników obiektów publicznych,
• pomaga kierować określone przewozy ADR na bezpieczniejsze trasy,
• ogranicza ryzyko długotrwałego zamknięcia drogi po awarii lub wypadku,
• ułatwia kierującym odpowiednio wczesne wybranie trasy alternatywnej.

FAQ – najczęstsze pytania

Czy znak B-13 dotyczy wszystkich samochodów ciężarowych?

Nie. Znak dotyczy pojazdów przewożących określone towary wybuchowe lub łatwo zapalne w ilościach wymagających oznakowania pomarańczowymi tablicami ostrzegawczymi.

Czy znak B-13 zakazuje każdego przewozu ADR?

Nie. O objęciu zakazem decydują klasa, rodzaj i ilość przewożonego towaru. Nie każdy przewóz podlegający przepisom ADR jest automatycznie objęty znakiem B-13.

Gdzie najczęściej stosuje się znak B-13?

Między innymi przed tunelami, mostami, zwartą zabudową, terenami rekreacyjnymi i innymi miejscami, w których awaria pojazdu z takim ładunkiem mogłaby mieć szczególnie poważne skutki.

Kiedy wybrać znak B-13 o średnicy 900 mm?

Średnicę 900 mm należy wybrać, gdy projekt przewiduje znak z grupy dużej (D), na przykład ze względu na kategorię drogi, prędkość ruchu lub potrzebę wcześniejszego skierowania pojazdów na objazd.

Czy pod znakiem można umieścić tabliczkę z wyjątkiem?

Dodatkowe informacje i wyjątki powinny wynikać z zatwierdzonego projektu organizacji ruchu. Nie należy samodzielnie zmieniać zakresu zakazu bez odpowiedniej dokumentacji.

Czy uchwyty montażowe są dołączone automatycznie?

Nie. Aby otrzymać znak wraz z 2 uchwytami, podczas zakupu należy wybrać opcję „Tak”. Opcja „Nie” oznacza zakup samego znaku.
