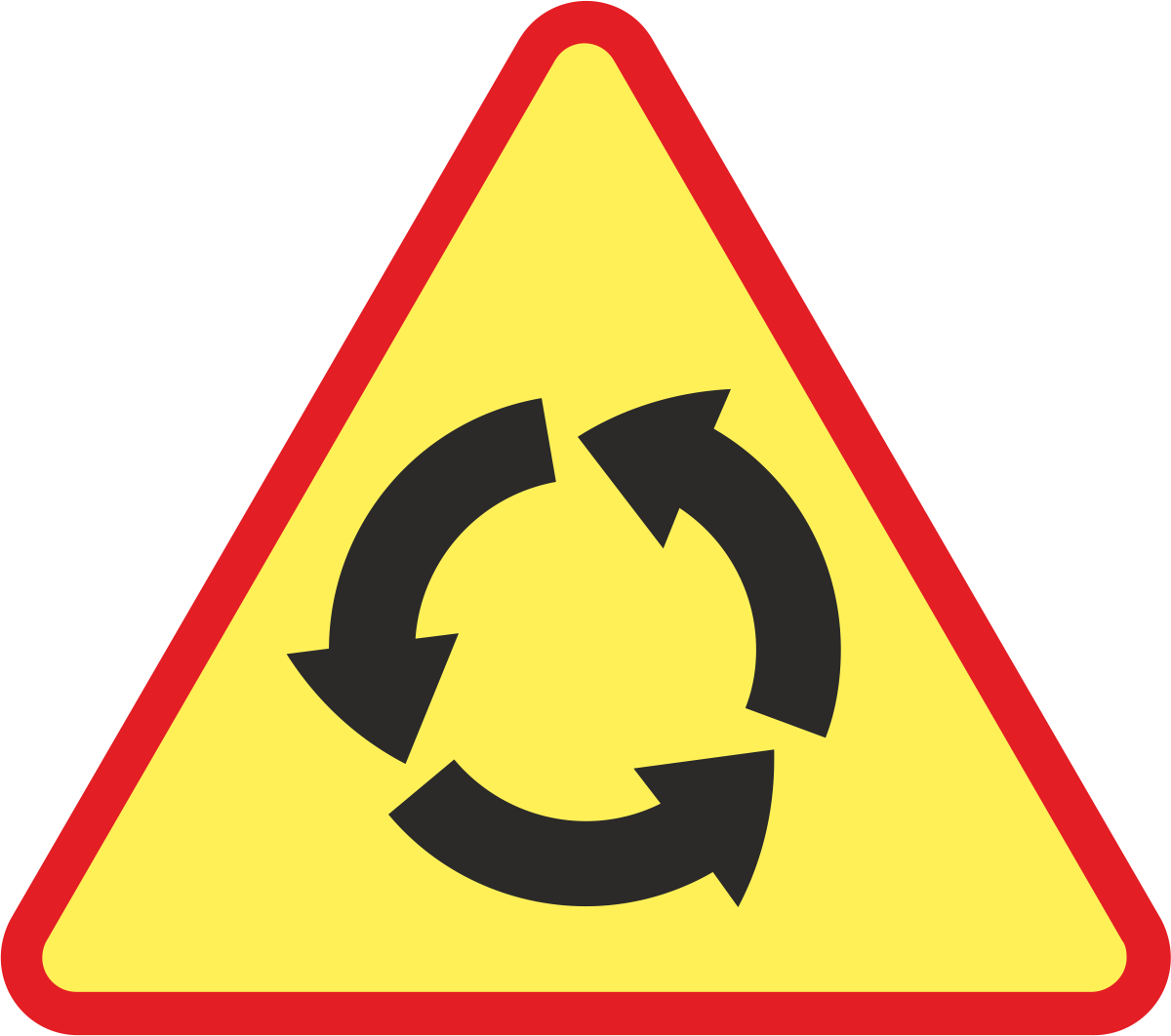

Znak A-8 „skrzyżowanie o ruchu okrężnym” 750 mm – mały (M), folia 1 TYP (RA1)

Ostrzeżenie przed rondem. Wybierz wariant montażowy: 0 lub 2 uchwyty.

Znak drogowy A-8 „skrzyżowanie o ruchu okrężnym” ostrzega o zbliżaniu się do ronda. Prezentowany wariant ma bok o długości 750 mm, należy do grupy wielkości małej (M) i posiada lico z folii odblaskowej I generacji – 1 TYP (RA1).

Tarcza wykonana jest ze stali ocynkowanej o grubości 1,25 mm, z podwójnie zaginaną krawędzią i szarym wykończeniem tyłu. Przy zakupie wybierz sam znak – 0 uchwytów albo znak z 2 uchwytami montażowymi.

Uchwyty montażowe – wybór przy zakupie

A-8 „skrzyżowanie o ruchu okrężnym” uprzedza kierowcę o zbliżaniu się do skrzyżowania, na którym ruch odbywa się wokół wyspy lub placu. Ostrzeżenie pomaga przygotować się do dojazdu do ronda i odpowiednio wcześnie obserwować jego oznakowanie.

Znak znajduje zastosowanie w oznakowaniu dojazdów do skrzyżowań o ruchu okrężnym, zgodnie z projektem organizacji ruchu.

Przy doborze tego wariantu sprawdź symbol A-8, rozmiar 750 mm oraz folię RA1. Parametry powinny odpowiadać dokumentacji danej lokalizacji.

Wymiar 750 mm oznacza długość boku trójkątnej tarczy. Jest to znak z grupy wielkości małej (M).

Przed zamówieniem sprawdź, czy dla danego dojazdu do ronda przewidziano znak mały 750 mm. Dobór rozmiaru powinien uwzględniać miejsce ustawienia i wymagania projektu organizacji ruchu.

Lico wykonano z folii odblaskowej I generacji – 1 TYP (RA1). Powierzchnia odblaskowa odbija światło reflektorów w kierunku jego źródła, wspomagając widoczność oznakowania po zmroku.

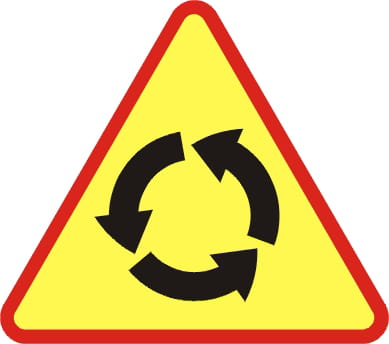

Żółte tło, czerwona obwódka i czarny symbol tworzą charakterystyczny wygląd znaku ostrzegawczego. Ten produkt dotyczy wersji RA1.

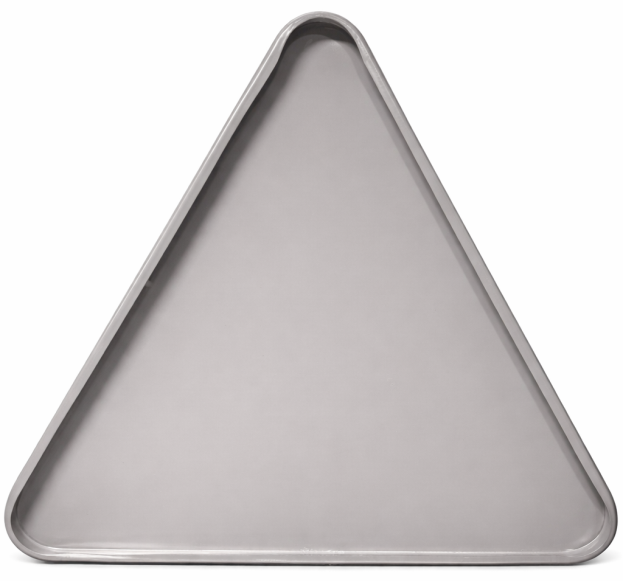

Tarcza A-8 wykonana jest z ocynkowanej blachy stalowej o grubości 1,25 mm. Tył znaku jest malowany na szaro, a krawędź podwójnie zaginana na całym obwodzie.

Wyoblony brzeg usztywnia tarczę i umożliwia zastosowanie uchwytów mocujących za jej krawędzie. Przy montażu dobierz mocowania do podkładu oraz średnicy słupka.

Grafika przedstawia przykładowy sposób mocowania znaku drogowego na słupku. Uchwyty są dołączane po wybraniu wariantu z 2 uchwytami. Wariant 0 uchwytów obejmuje samą tarczę A-8.

Słupek dobierz do tarczy o boku 750 mm, miejsca ustawienia oraz sposobu osadzenia. Sprawdź także dopasowanie uchwytów do jego średnicy.

• Wysokość słupka: uwzględnij wymaganą wysokość dolnej krawędzi znaku, wysokość tarczy i część słupka przeznaczoną do osadzenia.
• Średnica i mocowania: uchwyty muszą pasować do słupka oraz krawędzi podkładu.
• Dodatkowe oznakowanie: pozostaw miejsce na tabliczki lub kolejne tarcze, jeżeli przewidziano je w projekcie.

Poniższy schemat ma charakter pomocniczy. Wysokość i miejsce montażu dopasuj do konkretnej lokalizacji oraz projektu organizacji ruchu.

Czy znak A-8 otrzymam z uchwytami?

Zależy to od wybranego wariantu. 0 uchwytów oznacza sam znak, a 2 uchwyty oznaczają znak z dwiema sztukami mocowań. Liczba uchwytów dotyczy jednego zamówionego znaku.

Co oznaczają opcje „Nie” i „Tak” przy uchwytach?

Jeżeli opcje mają takie nazwy, „Nie” = 0 uchwytów, natomiast „Tak” = 2 uchwyty na jeden znak.

O czym ostrzega znak A-8?

Znak A-8 „skrzyżowanie o ruchu okrężnym” ostrzega o zbliżaniu się do ronda.

Czy wymiar 750 mm oznacza wysokość znaku?

Nie. 750 mm to długość boku trójkątnej tarczy. Wariant należy do grupy wielkości małej (M).

Jaką folię ma ten znak?

Lico wykonano z folii odblaskowej I generacji – 1 TYP (RA1). Jeżeli projekt wymaga folii II generacji, wybierz wariant oznaczony 2 TYP (RA2).

Czy ten wariant można zastosować przed każdym rondem?

Dobór rozmiaru, rodzaju folii i miejsca ustawienia powinien odpowiadać projektowi organizacji ruchu. Przed zakupem sprawdź, czy wskazano w nim A-8 o boku 750 mm z folią RA1.
