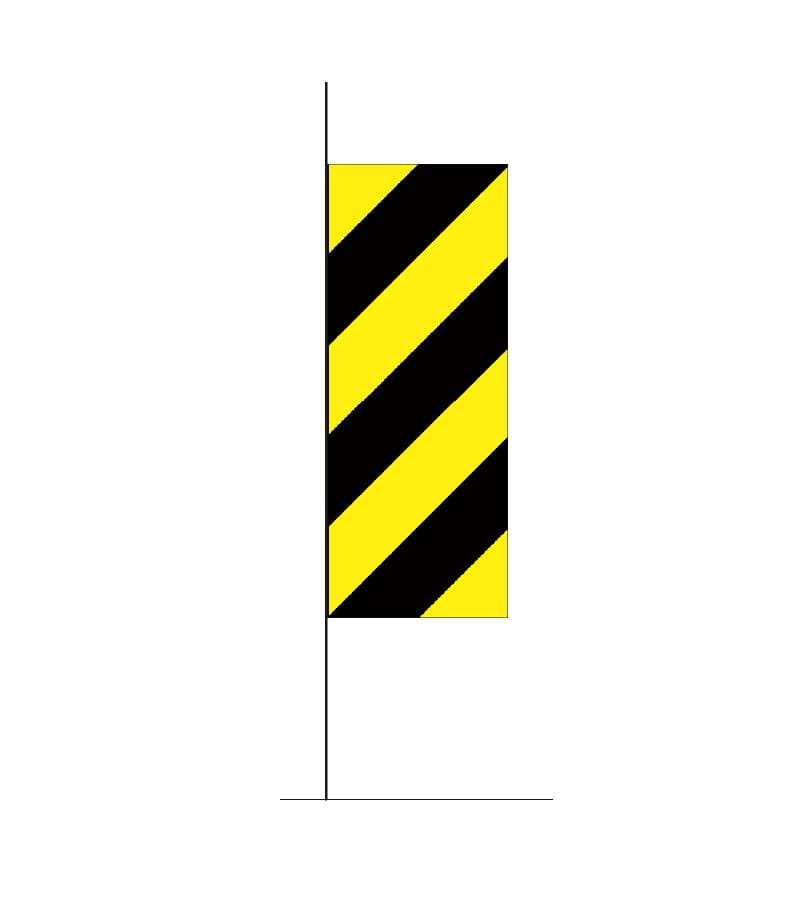

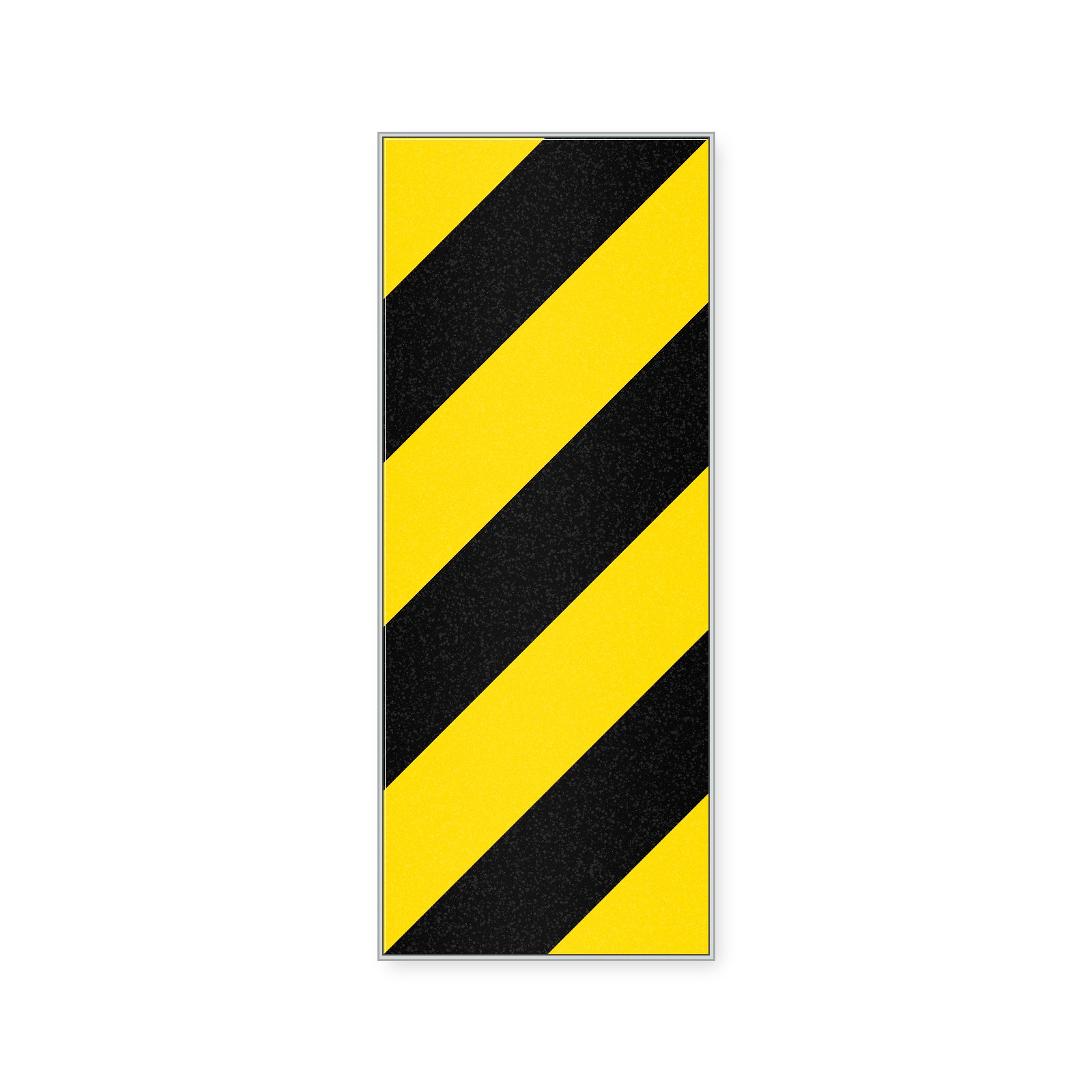

Tablica skrajni U-9b 500 × 1250 mm – folia I generacji RA1
Tablica skrajni U-9b oznacza prawą krawędź obiektu ograniczającego skrajnię poziomą drogi, patrząc w kierunku zbliżania się pojazdów. Ukośne żółto-czarne pasy pomagają kierującym rozpoznać przeszkodę i ocenić dostępną przestrzeń przejazdu.
Tablica ma 500 mm szerokości i 1250 mm wysokości, masę 6,2 kg oraz lico z folii odblaskowej I generacji – 1 TYP (RA1). Zamówienie obejmuje jedną tablicę, bez uchwytów lub z dwoma uchwytami po wybraniu odpowiedniej opcji.

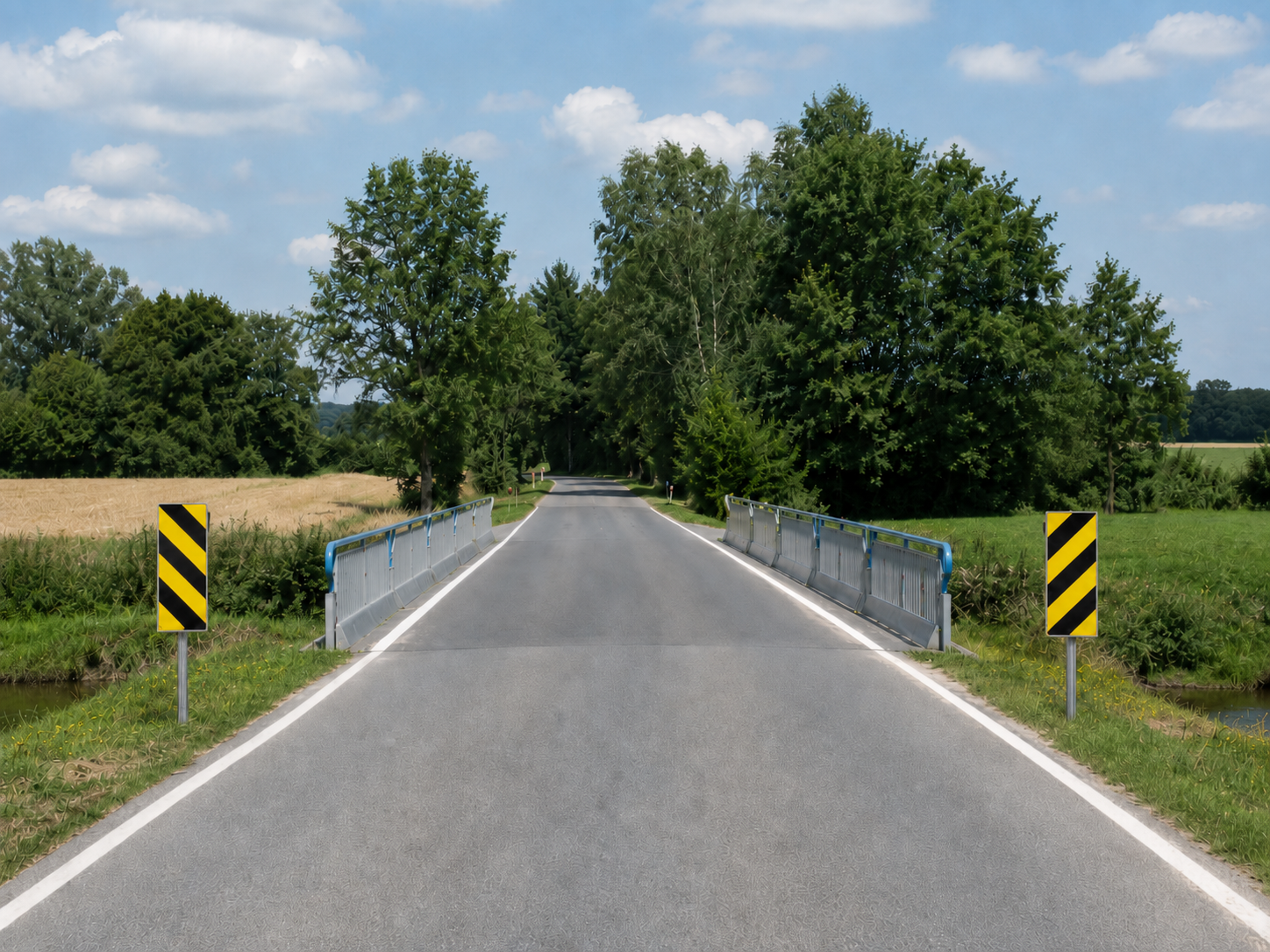

U-9b służy do oznaczania części obiektów znajdujących się w skrajni poziomej drogi po prawej stronie przejazdu. Stosuje się ją m.in. przy podporach wiaduktów, wystających murkach przepustów i innych krawędziach konstrukcji ograniczających przestrzeń dla pojazdów.
Żółto-czarne oznakowanie ostrzega o położeniu przeszkody. Tablica może również pomóc oznaczyć prawą krawędź wjazdu lub przejazdu technicznego na terenie obiektu. W każdym przypadku jej ustawienie powinno odpowiadać rzeczywistej krawędzi przeszkody i kierunkowi dojazdu.
Oferta dotyczy jednej tablicy U-9b 500 × 1250 mm z folią RA1. Wybór uchwytów zmienia wyposażenie montażowe zamówienia, a liczba tablic pozostaje taka sama.
| Wariant bez uchwytów | 1 tablica, 0 uchwytów |
|---|---|
| Wariant z uchwytami | 1 tablica, 2 uchwyty |
Przed wyborem mocowań sprawdź sposób instalacji na obiekcie lub konstrukcji wsporczej. Dwa uchwyty nie oznaczają dwóch tablic.
| Typ | U-9b – tablica skrajni poziomej, prawa strona |
|---|---|
| Wymiary: szerokość × wysokość | 500 × 1250 mm |
| Masa | 6,2 kg |
| Lico | folia odblaskowa I generacji – 1 TYP (RA1) |
| Wzór | ukośne pasy naprzemiennie żółte i czarne |
| Uchwyty montażowe | 0 lub 2 szt., zależnie od wybranej opcji |
| Liczba tablic | 1 szt. |
Tablica wyróżnia krawędź przeszkody znajdującej się przy przejeździe. Kontrastowy wzór i odblaskowe lico pomagają dostrzec oznakowanie oraz ustalić położenie obiektu względem jezdni.
- Oznaczenie prawej strony – wzór U-9b odpowiada prawej krawędzi obiektu.
- Żółto-czarne pasy – wyraźne wyróżnienie przeszkody.
- Lico odblaskowe RA1 – odbija światło skierowane na tablicę.
- Format 50 × 125 cm – pionowa tablica do oznaczania skrajni poziomej.
- Wybór uchwytów – możliwość zamówienia tablicy z dwoma mocowaniami.
Tablica pełni funkcję ostrzegawczą. Nie stanowi bariery ani mechanicznej osłony obiektu przed uderzeniem pojazdu.
Przy oznaczaniu skrajni drogi tablicę umieszcza się w położeniu odpowiadającym krawędzi obiektu. Jej lico powinno być czytelne dla kierujących zbliżających się do przeszkody.
- Wysokość dolnej krawędzi: 0,75 m nad płaszczyzną jezdni.
- Miejsce ustawienia: na płaszczyźnie obiektu prostopadłej do osi drogi lub bezpośrednio przed nim, w odległości nie większej niż 5,0 m.
- Położenie krawędzi pionowej: w takiej samej odległości od jezdni jak krawędź oznaczanego obiektu.
Lico wykonano z folii odblaskowej I generacji, 1 TYP (RA1). Powierzchnia odbija światło padające na tablicę, np. ze świateł pojazdu, wspomagając rozpoznanie oznakowania po zmroku.
Widoczność zależy także od ustawienia, oświetlenia i czystości powierzchni. Tablica powinna pozostawać odsłonięta, a lico wolne od zabrudzeń utrudniających odczyt wzoru.
Dobierz mocowanie do konstrukcji wsporczej lub sposobu instalacji na obiekcie. Zamocuj tablicę stabilnie i sprawdź, czy jej położenie odpowiada oznaczanej krawędzi oraz czy jest widoczna z kierunku dojazdu.
W czasie użytkowania kontroluj dokręcenie mocowań, ustawienie tablicy i stan lica. Usuwaj zabrudzenia i przeszkody zasłaniające oznakowanie. Montaż przy drodze powinien odpowiadać wymaganiom dla danego miejsca i przyjętej organizacji ruchu.
Prawą stronę przejazdu, patrząc w kierunku zbliżania się pojazdów. Do oznaczenia lewej strony stosuje się U-9a.
Tylko po wybraniu opcji z dwoma uchwytami. Wariant 0 uchwytów obejmuje jedną tablicę bez tych mocowań.
500 mm szerokości i 1250 mm wysokości, czyli 50 × 125 cm. Masa wynosi 6,2 kg.
Folia odblaskowa I generacji – 1 TYP (RA1).
Dolną krawędź umieszcza się 0,75 m nad płaszczyzną jezdni.
Tak, bezpośrednio przed obiektem, w odległości nie większej niż 5,0 m. Krawędź pionowa tablicy powinna zachować tę samą odległość od jezdni co krawędź obiektu.
