Ochraniacz kabli 3-komorowy OK-2 (PCV) – 1000 × 400 × 60 mm

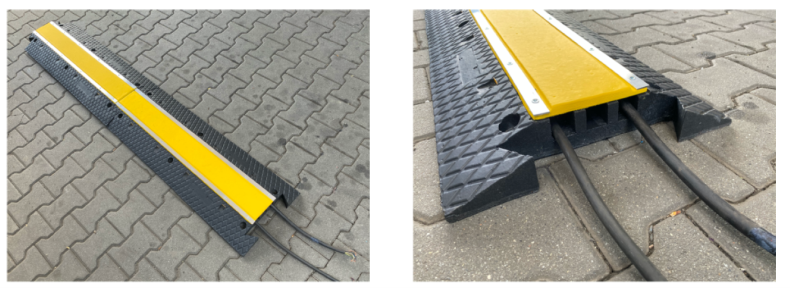

Ochraniacz kabli OK-2 w wariancie 3-komorowym służy do osłaniania i porządkowania przewodów elektrycznych niskoprądowych. Trzy oddzielne kanały o przekroju 32 × 32 mm każdy pozwalają rozdzielić przewody i przykryć je pokrywą.
Element ma wymiary 1000 × 400 × 60 mm i masę 24 kg. Korpus oraz pokrywę wykonano z termoplastycznego materiału na bazie PCV. Pokrywa jest mocowana wkrętami i dwiema listwami aluminiowymi.
Ochraniacz pozwala ułożyć przewody w wydzielonych komorach i osłonić je pokrywą. Może służyć do uporządkowania przewodów sygnałowych przy stanowiskach technicznych, scenach i zapleczu transmisyjnym, w warunkach odpowiadających jego przeznaczeniu.
Przed ułożeniem sprawdź rodzaj, liczbę i zewnętrzne wymiary przewodów. Powinny mieścić się w komorach 32 × 32 mm swobodnie, bez dociskania pokrywą i nadmiernego zaginania przy wejściu oraz wyjściu z kanałów.
Przeznaczenie do przewodów niskoprądowych nie oznacza dopuszczenia wszystkich przewodów zasilających. Dobór osłony musi uwzględniać rzeczywisty rodzaj instalacji i warunki użytkowania.
Korpus oraz pokrywa wykonane są z termoplastycznego materiału na bazie PCV. Po ułożeniu przewodów pokrywę zabezpiecza się wkrętami i dwiema listwami aluminiowymi.
Wyżłobienia powierzchni nadają jej właściwości antypoślizgowe. Kontrastująca pokrywa ułatwia zauważenie osłony, a dodatkowe elementy odblaskowe odbijają padające światło.
| Model | OK-2 – wariant 3-komorowy |
|---|---|
| Wymiary elementu | 1000 × 400 × 60 mm |
| Masa | 24 kg |
| Liczba kanałów | 3 |
| Przekrój jednego kanału | 32 × 32 mm |
| Korpus i pokrywa | termoplastyczny materiał na bazie PCV |
| Mocowanie pokrywy | wkręty i 2 listwy aluminiowe |
| Mocowanie do podłoża | 6 elementów montażowych KKX100 |
| Powierzchnia | wyżłobienia o właściwościach antypoślizgowych |
| Zauważalność | kontrastująca pokrywa i dodatkowe elementy odblaskowe |
| Przeznaczenie | wyłącznie przewody elektryczne niskoprądowe |
| Ograniczenie użytkowania | nie należy przejeżdżać samochodami |
Oczyść podłoże i sprawdź, czy ochraniacz ma stabilne oparcie. Ułóż przewody w komorach tak, aby nie wystawały ponad ich krawędzie, a następnie zamocuj pokrywę wkrętami i listwami aluminiowymi.
Do mocowania całego ochraniacza przewidziano 6 elementów montażowych KKX100. Mocowania należy dobrać do podłoża. Ich zakres dostawy wymaga ustalenia przy zamówieniu. Mocowanie pokrywy i mocowanie osłony do podłoża pełnią różne funkcje.
Przy ustawianiu uwzględnij wysokość 60 mm, ruch pieszych oraz dostępność przejścia. Nie pozostawiaj luźnych przewodów przy końcach kanałów. Zapewnij widoczność ochraniacza i wyklucz przejazd samochodów przez osłonę.
Regularnie sprawdzaj zamocowanie pokrywy, stan przewodów i powierzchni osłony. Usuwaj zabrudzenia z wyżłobień, aby utrzymać ich funkcję.
Po przemieszczeniu lub uszkodzeniu elementu ponownie skontroluj ułożenie i mocowanie. Uszkodzonego ochraniacza nie należy użytkować bez oceny jego stanu. Elementy odblaskowe wspomagają zauważalność, ale nie zastępują oświetlenia miejsca użytkowania.
Ile kanałów ma model OK-2 w tym wariancie? Trzy oddzielne kanały, każdy o przekroju 32 × 32 mm.
Czy można przejeżdżać po ochraniaczu samochodem? Nie. Po tym ochraniaczu nie należy przejeżdżać samochodami.
Do jakich przewodów jest przeznaczony? Wyłącznie do przewodów elektrycznych niskoprądowych.
Jak mocuje się pokrywę? Wkrętami i dwiema listwami aluminiowymi.
Jakie mocowanie do podłoża przewidziano? 6 elementów montażowych KKX100. Dobór do podłoża oraz zakres dostawy należy ustalić przy zamówieniu.
Czy ochraniacz jest progiem zwalniającym? Nie. Służy do osłaniania i porządkowania przewodów.
Jak sprawdzić, czy przewody zmieszczą się w kanałach? Porównaj ich zewnętrzne wymiary i liczbę z przekrojem komory 32 × 32 mm. Pokrywa nie powinna dociskać kabli, a wejścia i wyjścia z kanałów powodować nadmiernych zagięć.
