Szablon stalowy P-24 – symbol 1100×1300 mm, arkusz 1300×1500 mm

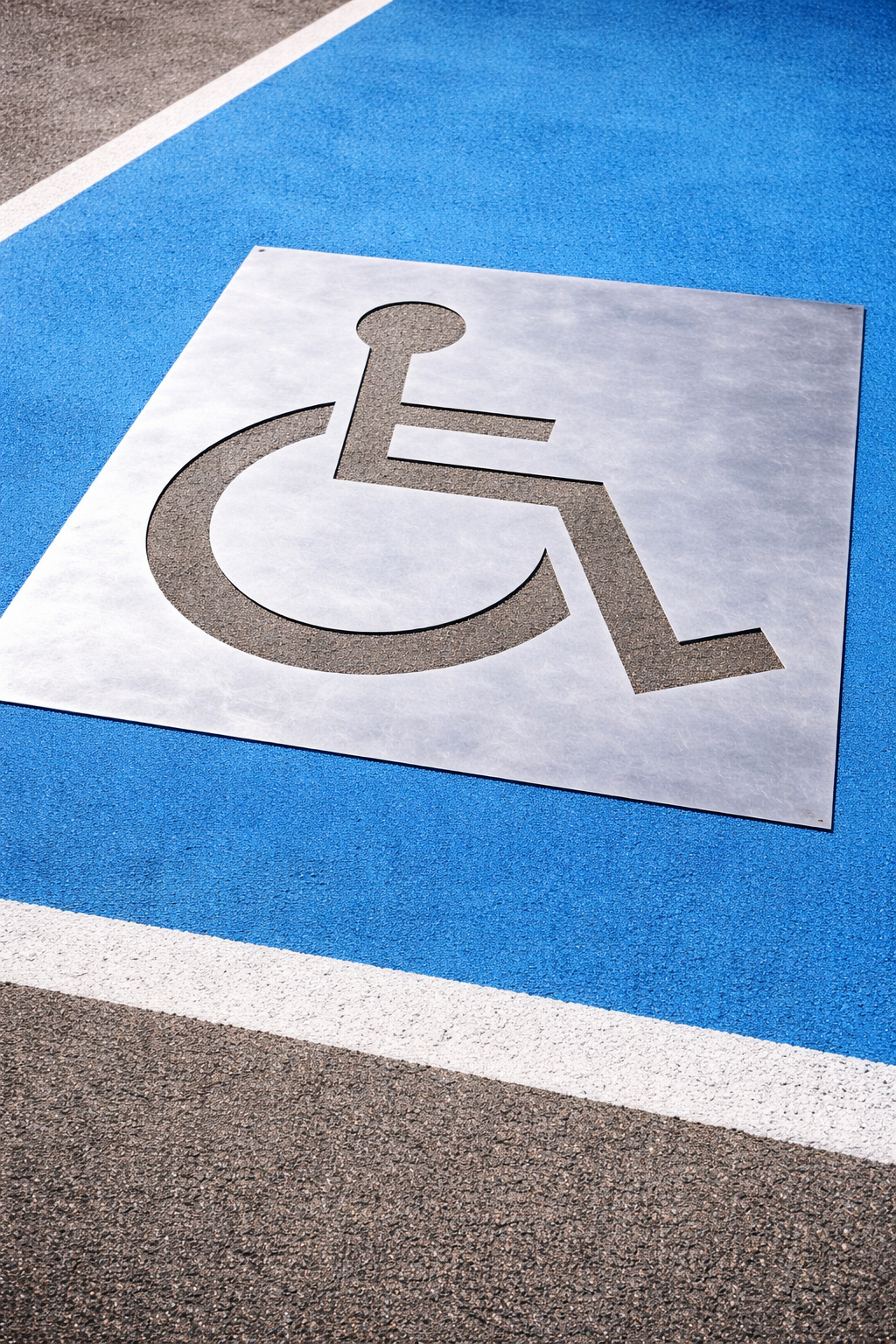

Stalowy szablon malarski P-24 służy do wykonywania i odnawiania symbolu „miejsce dla pojazdu osoby niepełnosprawnej” na stanowiskach postojowych. Wycięty wzór pozwala powtarzać oznaczenie bez ręcznego rozrysowywania jego proporcji. Symbol ma wymiar 1100×1300 mm, a cały arkusz 1300×1500 mm. Blacha stalowa o grubości 1,0 mm jest przeznaczona do wielokrotnego użytku.
Najważniejsze informacje w skrócie
Zastosowanie i zakres oznakowania
Szablon umożliwia naniesienie symbolu P-24 na parkingach przy firmach, obiektach usługowych, budynkach mieszkalnych i obiektach użyteczności publicznej. Sprawdza się przy wykonywaniu nowych symboli oraz odnawianiu istniejących oznaczeń.
P-24 umieszcza się na nawierzchni barwy niebieskiej. Szablon służy do wykonania piktogramu; do kompletnego oznakowania stanowiska trzeba osobno przewidzieć niebieskie pole, oznaczenie granic i odpowiednie oznakowanie pionowe, zgodnie z organizacją ruchu.
Wymiary symbolu nie określają wymiarów miejsca postojowego. Położenie piktogramu oraz wielkość stanowiska należy ustalić przed rozpoczęciem malowania.
Wymiar symbolu a wymiar arkusza
- 1100×1300 mm: wymiar symbolu wykonywanego przy użyciu szablonu.
- 1300×1500 mm: gabaryt całego arkusza blachy, istotny przy układaniu, przenoszeniu i transporcie.
- 1,0 mm: grubość blachy szablonu, a nie grubość nanoszonej powłoki.
Blacha wokół wyciętego wzoru pozwala osłonić otoczenie symbolu. Przy natrysku trzeba dodatkowo zabezpieczyć nawierzchnię poza krawędziami arkusza przed osiadaniem farby.

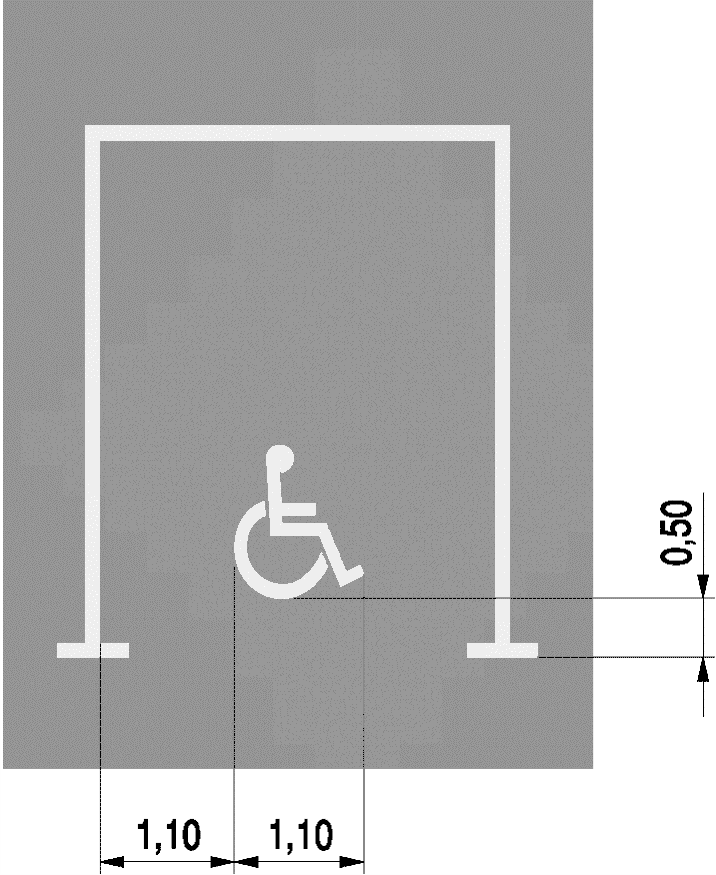

P-18 z symbolem P-24
P-18 wyznacza stanowisko postojowe, a umieszczony w jego obrębie symbol P-24 wskazuje przeznaczenie miejsca dla uprawnionych użytkowników. Oba elementy oznakowania należy rozmieścić zgodnie z przyjętą organizacją ruchu.
Ilustracja służy do pokazania wzajemnego położenia znaków. Szare tło i widoczne liczby nie stanowią kompletnej instrukcji wykonania współczesnego stanowiska. Przy realizacji należy zastosować niebieską nawierzchnię oraz wymiary wynikające z aktualnych wymagań i projektu.
Schemat rozmieszczenia symbolu. Wymiary stanowiska wymagają osobnego sprawdzenia.

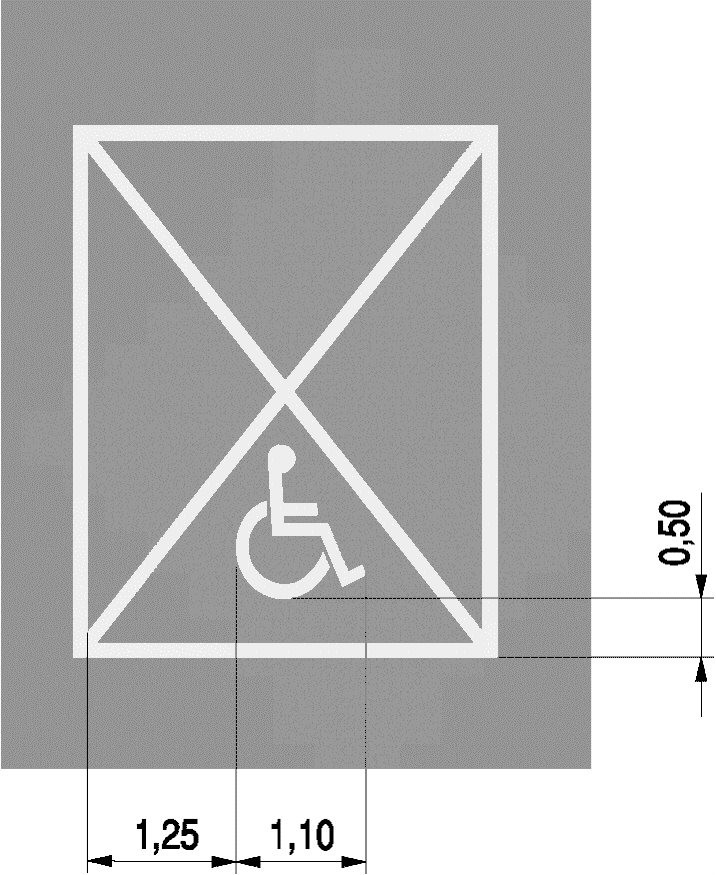

P-20 „koperta” z symbolem P-24
Gdy stanowisko jest wyznaczone znakiem P-20 „koperta” i przeznaczone dla pojazdów uprawnionych użytkowników, symbol P-24 umieszcza się wewnątrz koperty. Takie stanowisko powinno mieć nawierzchnię barwy niebieskiej.
Grafika pokazuje układ symbolu względem koperty. Wymiary stanowiska i sposób wykonania niebieskiego pola należy ustalić na podstawie aktualnych wymagań oraz organizacji ruchu dla danego miejsca.
Schemat rozmieszczenia symbolu. Wymiary stanowiska wymagają osobnego sprawdzenia.

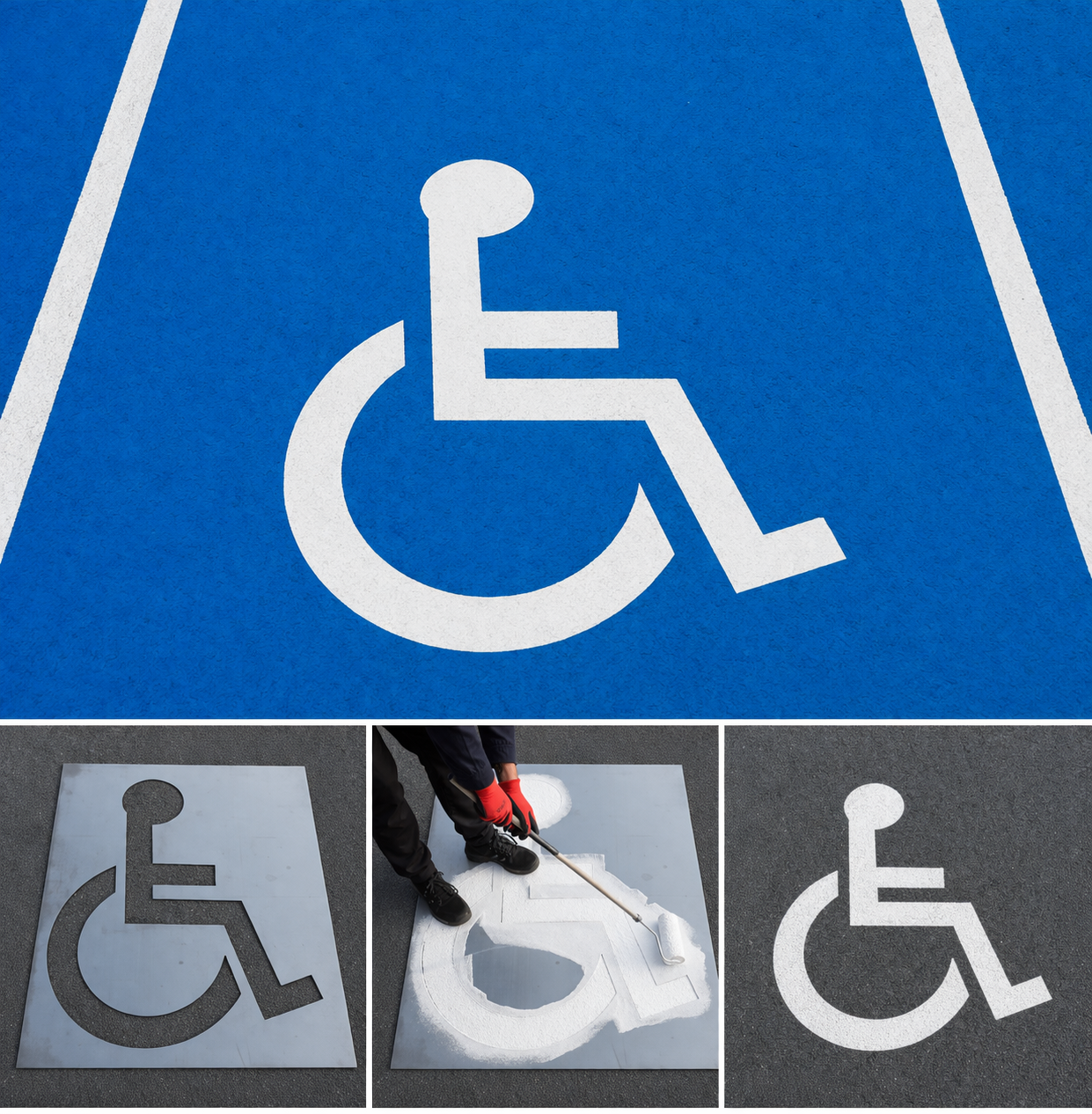

Praca z farbą drogową i masą chemoutwardzalną
Szablon można wykorzystywać do nanoszenia farby drogowej lub masy chemoutwardzalnej. Technologię, grubość warstwy i warunki pracy należy dobrać do używanego materiału oraz rodzaju nawierzchni.
- Przygotować powierzchnię: usunąć zabrudzenia i luźne fragmenty; zachować wymagania materiału dotyczące wilgotności, temperatury i przyczepności. Niebieska warstwa pod symbolem musi nadawać się do dalszego znakowania.
- Ustawić i ustabilizować arkusz: sprawdzić orientację symbolu oraz przyleganie krawędzi wzoru do podłoża.
- Nanieść materiał: pracować tak, aby ograniczyć podciekanie pod szablon; przy natrysku osłonić również otoczenie arkusza.
- Zdjąć i skontrolować wzór: unosić szablon bez przesuwania po świeżym oznakowaniu. Jeśli mostki konstrukcyjne pozostawiły przerwy, uzupełnić je zgodnie z docelowym kształtem symbolu.
Po wykonaniu oznaczenia udostępnić stanowisko dopiero po osiągnięciu wymaganego wyschnięcia lub utwardzenia materiału. Czas ten zależy od technologii i warunków pracy.
Czyszczenie i przechowywanie
Pozostałości materiału należy usuwać regularnie, szczególnie przy krawędziach wyciętego wzoru. Narastająca warstwa farby lub masy może utrudniać przyleganie szablonu i pogarszać dokładność kolejnych oznaczeń.
Środek czyszczący należy dobrać do pozostałości użytego materiału. Przy czyszczeniu mechanicznym chronić cienkie fragmenty wzoru przed wygięciem.
Arkusz należy przechowywać na równym podparciu, w suchym miejscu, zabezpieczony przed trwałym zagięciem. Podczas przenoszenia trzeba podtrzymywać go tak, aby nie odkształcić wzoru; przy obsłudze krawędzi stosować rękawice.
Dane techniczne
| Oznaczenie | P-24 |
|---|---|
| Nazwa symbolu | Miejsce dla pojazdu osoby niepełnosprawnej |
| Wymiar symbolu | 1100×1300 mm |
| Wymiar całego arkusza | 1300×1500 mm |
| Materiał | Blacha stalowa |
| Grubość blachy | 1,0 mm |
| Przeznaczenie | Wielokrotne wykonywanie oznakowania poziomego |
| Materiały znakujące | Farba drogowa lub masa chemoutwardzalna |
| Transport | Wysyłka na palecie; możliwy odbiór osobisty |
Zakres zakupu i dostawa
Przedmiotem zakupu jest stalowy szablon do wykonania symbolu P-24. Farbę lub masę znakującą oraz materiał do niebieskiego pola stanowiska należy dobrać osobno.
Arkusz ma gabaryt 1300×1500 mm, dlatego wysyłka odbywa się na palecie. Dostępny jest również odbiór osobisty. Przy organizacji odbioru należy zapewnić miejsce na cały arkusz i zabezpieczenie przed zagięciem podczas transportu.
FAQ – najczęstsze pytania
Czy 1100×1300 mm to wymiar całego szablonu?
Nie. Jest to wymiar symbolu P-24. Cały arkusz stalowy ma 1300×1500 mm.
Czy sam piktogram wystarczy do oznakowania stanowiska?
Sam szablon wykonuje symbol. Należy również uwzględnić niebieską nawierzchnię, oznaczenie stanowiska i odpowiednie znaki pionowe, zgodnie z organizacją ruchu.
Czy można używać masy chemoutwardzalnej?
Tak, szablon jest przeznaczony również do tej technologii. Grubość powłoki i sposób aplikacji wynikają z wymagań używanej masy, a nie z grubości blachy 1,0 mm.
Jak ograniczyć podciekanie farby pod szablon?
Arkusz powinien stabilnie leżeć i przylegać do podłoża, a materiał należy nanosić bez nadmiaru. Nierówna nawierzchnia lub odkształcone krawędzie mogą pogorszyć dokładność wzoru.
Skąd mogą się brać przerwy w namalowanym symbolu?
Jeśli wzór zawiera mostki łączące fragmenty blachy, mogą pozostawić niepomalowane odcinki. Po zdjęciu szablonu trzeba sprawdzić symbol i w razie potrzeby uzupełnić te miejsca.
Jak utrzymać szablon w dobrym stanie przy wielokrotnym użyciu?
Regularnie usuwać pozostałości materiału z krawędzi, chronić wzór przed wygięciem i przechowywać arkusz w suchym miejscu na równym podparciu.
Jak jest dostarczany szablon?
Ze względu na gabaryt arkusza wysyłka odbywa się na palecie. Możliwy jest również odbiór osobisty.
