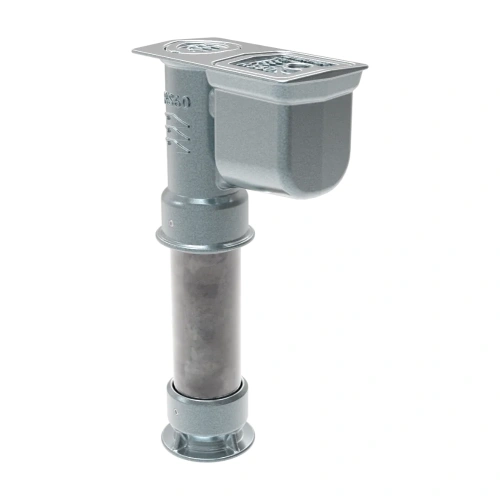

Gniazdo montażowe RS60x600 do słupków Ø60 mm
Gniazdo RS60x600 umożliwia stabilne osadzenie słupka o nominalnej średnicy 60 mm oraz jego późniejsze wyjęcie lub wymianę bez ponownego wykonywania całego fundamentu. Model ma standardową, płaską podstawę, głębokość gniazda 600 mm i zapewnia osadzenie słupka na głębokość 590 mm.
Gniazdo RS60x600 jest osadzane w przygotowanym fundamencie, a słupek wsuwa się do jego wnętrza i blokuje za pomocą śrub M16. Takie rozwiązanie oddziela słupek od właściwego fundamentu i pozwala później wyjąć zamontowany element bez rozkuwania całego posadowienia.
Po wyjęciu słupka gniazdo może zostać ponownie wykorzystane. Niewykorzystywany otwór należy zabezpieczyć przeznaczonym do tego korkiem i pokrywą, aby ograniczyć możliwość przedostawania się zanieczyszczeń do wnętrza.
System RS60 jest przeznaczony do montażu elementów wyposażonych w słupek o nominalnej średnicy 60 mm. Sprawdza się szczególnie tam, gdzie podczas eksploatacji może być potrzebny demontaż, wymiana albo czasowe usunięcie słupka.
- słupki znaków i tablic drogowych,
- słupki blokujące i wygrodzeniowe,
- wybrane bariery oraz elementy zabezpieczające,
- elementy małej architektury montowane na słupkach,
- miejsca wymagające łatwiejszej wymiany uszkodzonego elementu,
- lokalizacje, w których planowane są okresowe zmiany organizacji przestrzeni.
RS60x600 jest przeznaczone do słupków o nominalnej średnicy 60 mm. Przed montażem należy sprawdzić rzeczywistą średnicę zewnętrzną słupka oraz upewnić się, że jego konstrukcja pozwala na osadzenie na głębokość 590 mm.
Prezentowany model ma standardową, płaską podstawę. Nie należy go mylić z wariantem RS60x600df, który ma podstawę kolanową i inną głębokość osadzenia słupka.
Dobór gniazda powinien uwzględniać rodzaj montowanego elementu, wysokość i obciążenie słupka, warunki gruntowe oraz wymagania dokumentacji projektowej.

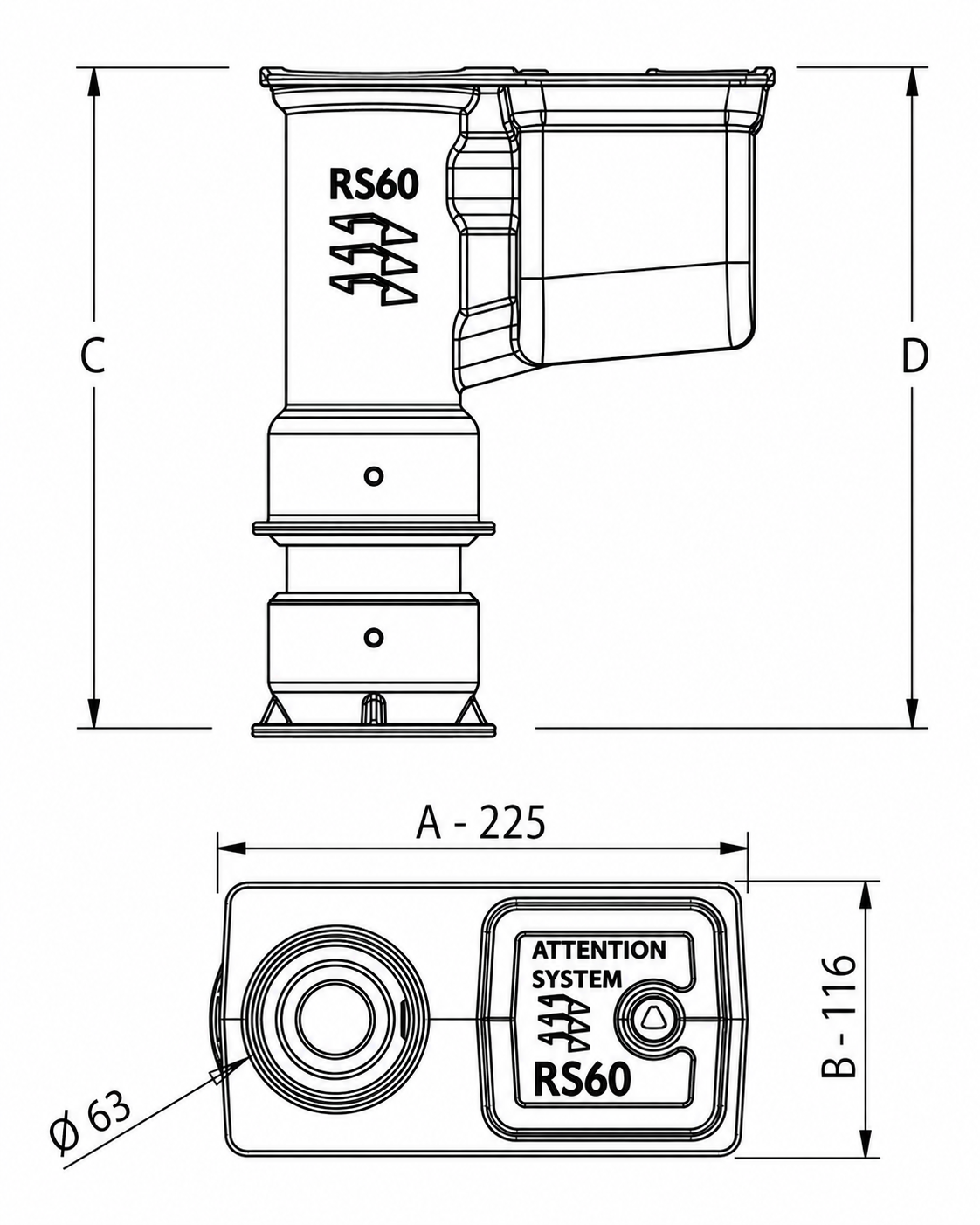

| Numer referencyjny | RS60x600 |
| Nominalna średnica słupka | Ø60 mm |
| Typ podstawy | standardowa, płaska |
| Wymiar A | 225 mm |
| Wymiar B | 116 mm |
| C – głębokość gniazda | 600 mm |
| D – głębokość osadzenia słupka | 590 mm |
| Masa | 10,7 kg |
| Śruby blokujące | M16 A2, stal nierdzewna |
| Śruby montażowe | M12 A2, stal nierdzewna |
| Wykończenie | zabezpieczenie cynkowe |
| Klasa obciążenia według producenta | EN 124, klasa B125 |
Konstrukcja gniazda łączy elementy staliwne, aluminiową rurę korpusu oraz śruby ze stali nierdzewnej. Poszczególne części zostały dobrane pod kątem trwałości systemu i możliwości wielokrotnej obsługi zamontowanego słupka.
- głowica, korek i pokrywa blokująca: staliwo EN 10340, gatunek GS240,
- rura korpusu: aluminium,
- płaska podstawa: staliwo EN 10340, gatunek GS240,
- śruby blokujące: M16 A2 ze stali nierdzewnej,
- śruby montażowe: M12 A2 ze stali nierdzewnej,
- wykończenie: zabezpieczenie cynkowe elementów stalowych.
Wymiar 600 mm oznacza głębokość gniazda, a nie gotową głębokość całego fundamentu. Zgodnie z instrukcją producenta otwór powinien być co najmniej 75 mm głębszy od wysokości gniazda. Dla modelu RS60x600 oznacza to głębokość otworu wynoszącą co najmniej około 675 mm.
- Przygotować otwór dopasowany do warunków gruntowych i projektowanego obciążenia.
- Na dnie wykonać i zagęścić warstwę przepuszczalnego kruszywa o grubości co najmniej 75 mm.
- Ustawić gniazdo centralnie i wypionować je za pomocą odpowiedniej rury montażowej.
- Otoczyć gniazdo właściwie dobraną mieszanką betonową i pozostawić do związania.
- Po związaniu betonu wyjąć rurę montażową i zabezpieczyć otwór korkiem oraz pokrywą.
- Wsunąć właściwy słupek i zablokować go za pomocą śrub M16.
Wymiary fundamentu, ilość i klasa betonu oraz sposób posadowienia powinny być dobrane do rodzaju gruntu, wysokości i obciążenia słupka oraz dokumentacji projektowej.
Według danych producenta system RS60:
- ułatwia projektowanie rozwiązań biernego bezpieczeństwa zgodnie z EN 12767,
- ma wymiary i specyfikację fundamentowania odnoszące się do EN 40 oraz wytycznych BD 94/07,
- został przetestowany i sklasyfikowany obciążeniowo zgodnie z EN 124, klasa B125.
Informacje te odnoszą się do danych podawanych przez producenta systemu. Dobór kompletnego rozwiązania do konkretnej inwestycji powinien uwzględniać warunki montażu oraz wymagania dokumentacji projektowej.
Najważniejszą zaletą systemu RS60 jest możliwość oddzielenia słupka od stałego fundamentu. W przypadku uszkodzenia albo konieczności zmiany zamontowanego elementu nie trzeba wykonywać od początku całego posadowienia.
- łatwiejsza wymiana uszkodzonego słupka,
- mniejszy zakres późniejszych prac ziemnych,
- możliwość ponownego wykorzystania sprawnego gniazda,
- krótszy czas obsługi i wymiany zamontowanego elementu,
- ograniczenie ingerencji w nawierzchnię przy późniejszych zmianach,
- możliwość zabezpieczenia pustego gniazda korkiem i pokrywą.
Gniazdo jest przeznaczone do słupków o nominalnej średnicy 60 mm. Przed montażem należy sprawdzić rzeczywistą średnicę zewnętrzną konkretnego słupka.
Nie. 600 mm to głębokość samego gniazda. Otwór powinien być co najmniej 75 mm głębszy i uwzględniać warstwę drenażową oraz warunki gruntowe.
W modelu RS60x600 słupek jest osadzany na głębokość 590 mm.
Nie. Rura RS wykorzystywana podczas ustawiania i pionowania gniazda jest wyposażeniem opcjonalnym.
Nie. Prezentowany model ma standardową, płaską podstawę. Wariant z podstawą kolanową ma oznaczenie RS60x600df.
