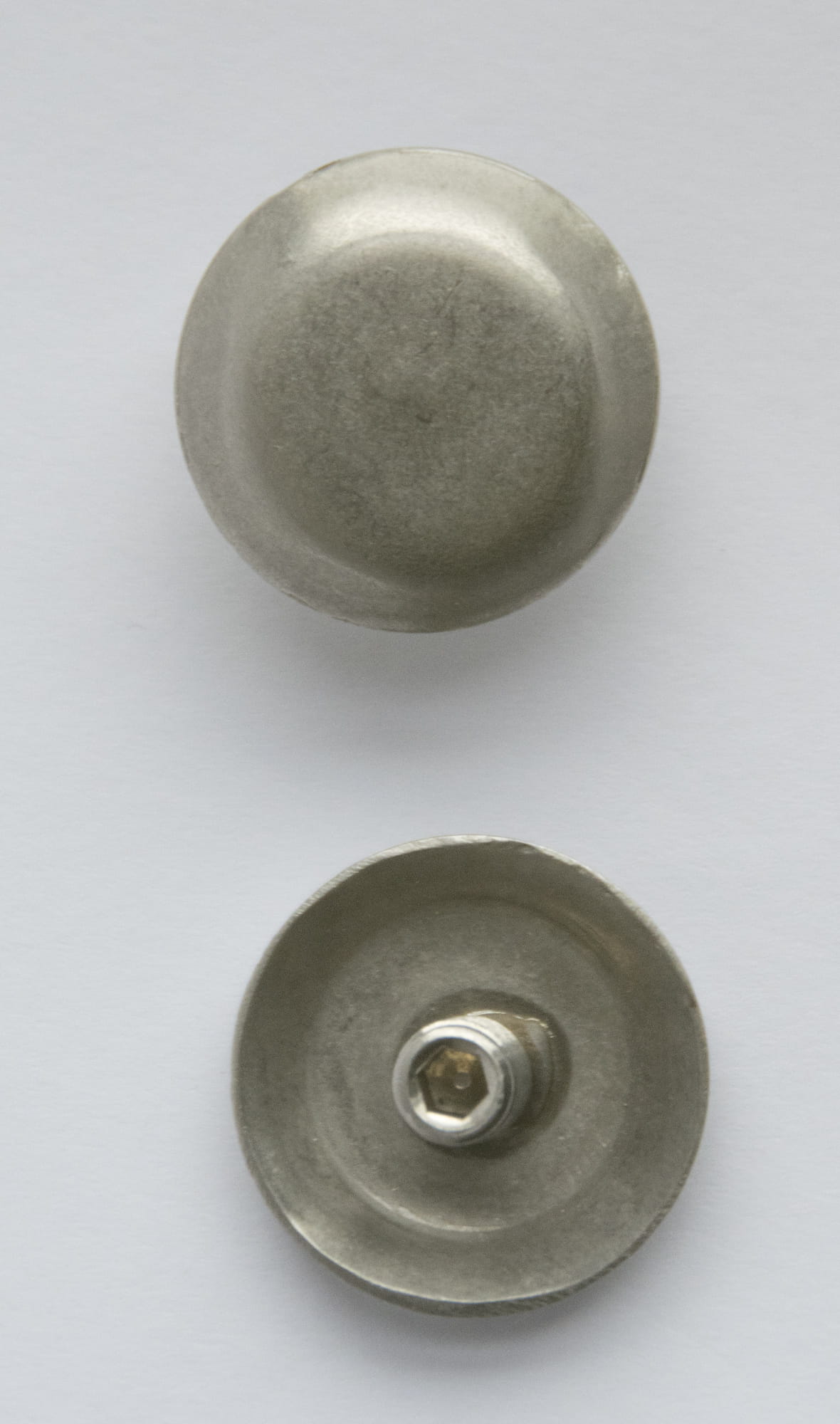

Punktowy element dotykowy BRAJL Ø25 mm – ćwiek z trzpieniem Ø8 × 16 mm
Punktowy element dotykowy BRAJL Ø25 mm służy do wykonywania punktowego oznakowania nawierzchni w układzie przewidzianym w projekcie. Okrągła część widoczna po montażu ma średnicę 25 mm, a gwintowany trzpień mocujący 8 mm i długość 16 mm. Element przeznaczono do użytkowania na zewnątrz i osadzania w przygotowanym otworze przy użyciu kotwy chemicznej.
Najważniejsze informacje w skrócie
Zastosowanie i dobór do projektu
Oddzielne elementy punktowe pozwalają wykonać układ oznakowania bez stosowania gotowej płyty. Rozmieszczenie każdego punktu trzeba wyznaczyć na nawierzchni przed wierceniem otworów.
Jeśli element ma być wykorzystany do oznakowania dla osób niewidomych i słabowidzących, należy wcześniej sprawdzić średnicę, profil, wysokość nad nawierzchnią, właściwości powierzchni i rozstaw względem wymagań danej inwestycji.
Punktowe pola ostrzegawcze stosuje się m.in. przy przejściach dla pieszych, schodach i przystankach, w miejscach przewidzianych w projekcie. Ich funkcją jest sygnalizowanie miejsca wymagającego uwagi. Do wyznaczania kierunku poruszania się służą elementy prowadzące o podłużnym profilu.
Budowa i sposób mocowania
Ø25 mm określa średnicę widocznej części elementu. Ø8 mm dotyczy gwintowanego trzpienia umieszczonego od spodu. Trzpień ma długość 16 mm i osadza się w przygotowanym otworze przy użyciu masy kotwiącej.
Średnicy trzpienia nie należy utożsamiać ze średnicą wiertła. Wymiar i głębokość otworu oraz wymagane osadzenie trzeba dobrać do rzeczywistej geometrii mocowania, podłoża i wybranego systemu kotwienia.
Kotwę chemiczną należy dobrać do konkretnego materiału podłoża i warunków zewnętrznych. Nie należy zakładać, że jeden system kotwiący będzie odpowiedni do każdej nawierzchni.
Planowanie rozmieszczenia i liczby elementów
Zapotrzebowanie zależy od liczby rzędów, liczby punktów w rzędzie i przyjętego rozstawu. Nie ma jednej liczby elementów na metr kwadratowy właściwej dla każdej realizacji.
- Wyznaczyć granice projektowanego układu i położenie jego skrajnych punktów.
- Sprawdzić rozstaw między osiami oraz odstępy między krawędziami elementów.
- Policzyć punkty w każdym rzędzie; przy rzędach przesuniętych ich liczba może się różnić.
- Sprawdzić możliwość wiercenia i kotwienia w zaplanowanych miejscach.
Przykład obliczenia ilości: układ 4 rzędów po 10 punktów wymaga 40 elementów. Jest to wyłącznie przykład liczenia, a nie zalecany rozstaw ani wielkość pola.
Montaż na kotwę chemiczną
- Wyznaczyć punkty: przenieść układ z projektu na nawierzchnię, kontrolując osie i rozstaw.
- Wykonać otwory: zastosować średnicę i głębokość odpowiednią do trzpienia oraz wybranego systemu kotwienia.
- Oczyścić otwory: usunąć pył i przygotować powierzchnie zgodnie z wymaganiami masy kotwiącej. Zachować wymagane warunki wilgotności i temperatury.
- Osadzić element: nanieść masę i umieścić trzpień, zachowując położenie oraz wysokość części wystającej przewidzianą dla danego układu.
- Zabezpieczyć miejsce: chronić element przed przesunięciem i obciążeniem do zakończenia wymaganego czasu utwardzania.
Po związaniu mocowania należy sprawdzić stabilność elementów i ich położenie. Czas dopuszczenia nawierzchni do użytkowania zależy od systemu kotwiącego i temperatury podczas montażu.
Dane techniczne
| Typ produktu | Punktowy element dotykowy BRAJL |
|---|---|
| Średnica widocznej części | Ø25 mm |
| Średnica trzpienia | Ø8 mm |
| Rodzaj trzpienia | Gwintowany |
| Długość trzpienia | 16 mm |
| Mocowanie | Osadzenie trzpienia w otworze na kotwę chemiczną |
| Użytkowanie | Zewnętrzne |
| Rozmieszczenie | Zgodnie z projektem danego układu |
Zakres zakupu i utrzymanie
Przedmiotem zakupu jest punktowy element chodnikowy Ø25 mm z gwintowanym trzpieniem Ø8 × 16 mm. Potrzebną liczbę elementów należy dobrać do całego układu. Kotwę chemiczną i materiały do przygotowania otworów należy dobrać osobno.
Podczas użytkowania należy kontrolować stabilność mocowań, stan powierzchni i zachowanie układu. Elementy poluzowane lub uszkodzone wymagają naprawy albo wymiany. Nawierzchnię trzeba utrzymywać w czystości, chroniąc elementy przed uszkodzeniem podczas prac porządkowych.
FAQ – najczęstsze pytania
Czy Ø8 mm oznacza średnicę otworu montażowego?
Nie. Jest to średnica gwintowanego trzpienia. Średnicę i głębokość otworu należy dobrać do geometrii mocowania oraz wymagań wybranego systemu kotwienia.
Czy ćwiek Ø25 mm można zastosować w każdym polu ostrzegawczym?
Nie należy zakładać uniwersalnej zgodności. Trzeba sprawdzić średnicę, profil, wysokość, właściwości powierzchni i sposób rozmieszczenia względem dokumentacji danej inwestycji.
Ile elementów potrzeba na metr kwadratowy?
Liczba zależy od rozstawu i układu rzędów. Najdokładniej wyznaczyć wszystkie punkty w projekcie, a następnie zsumować elementy w poszczególnych rzędach.
Czy rozstaw między osiami jest tym samym co odstęp między krawędziami?
Nie. Przy średnicy 25 mm odstęp między krawędziami dwóch elementów jest o 25 mm mniejszy niż odległość między ich osiami. Te wartości trzeba rozróżnić przy wyznaczaniu otworów.
Czy można użyć dowolnej kotwy chemicznej?
System kotwiący musi być odpowiedni do materiału podłoża, trzpienia i warunków użytkowania. Należy zachować jego wymagania dotyczące otworów, czyszczenia, temperatury i czasu utwardzania.
Kiedy można dopuścić ruch po montażu?
Po zakończeniu wymaganego czasu utwardzania kotwy i sprawdzeniu stabilności elementów. Nie ma jednego czasu właściwego dla wszystkich mas kotwiących i temperatur.
Czy długość trzpienia 16 mm oznacza głębokość otworu?
Nie należy przyjmować tych wymiarów jako tożsamych. Głębokość otworu musi umożliwiać właściwe osadzenie trzpienia i zastosowanie masy kotwiącej zgodnie z wymaganiami wybranego systemu.
