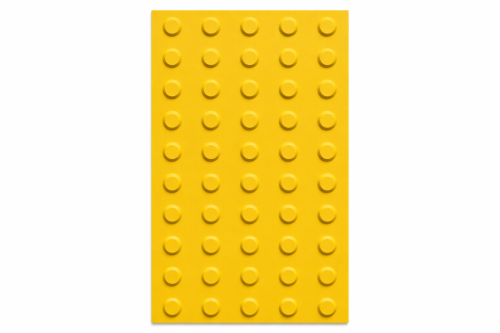

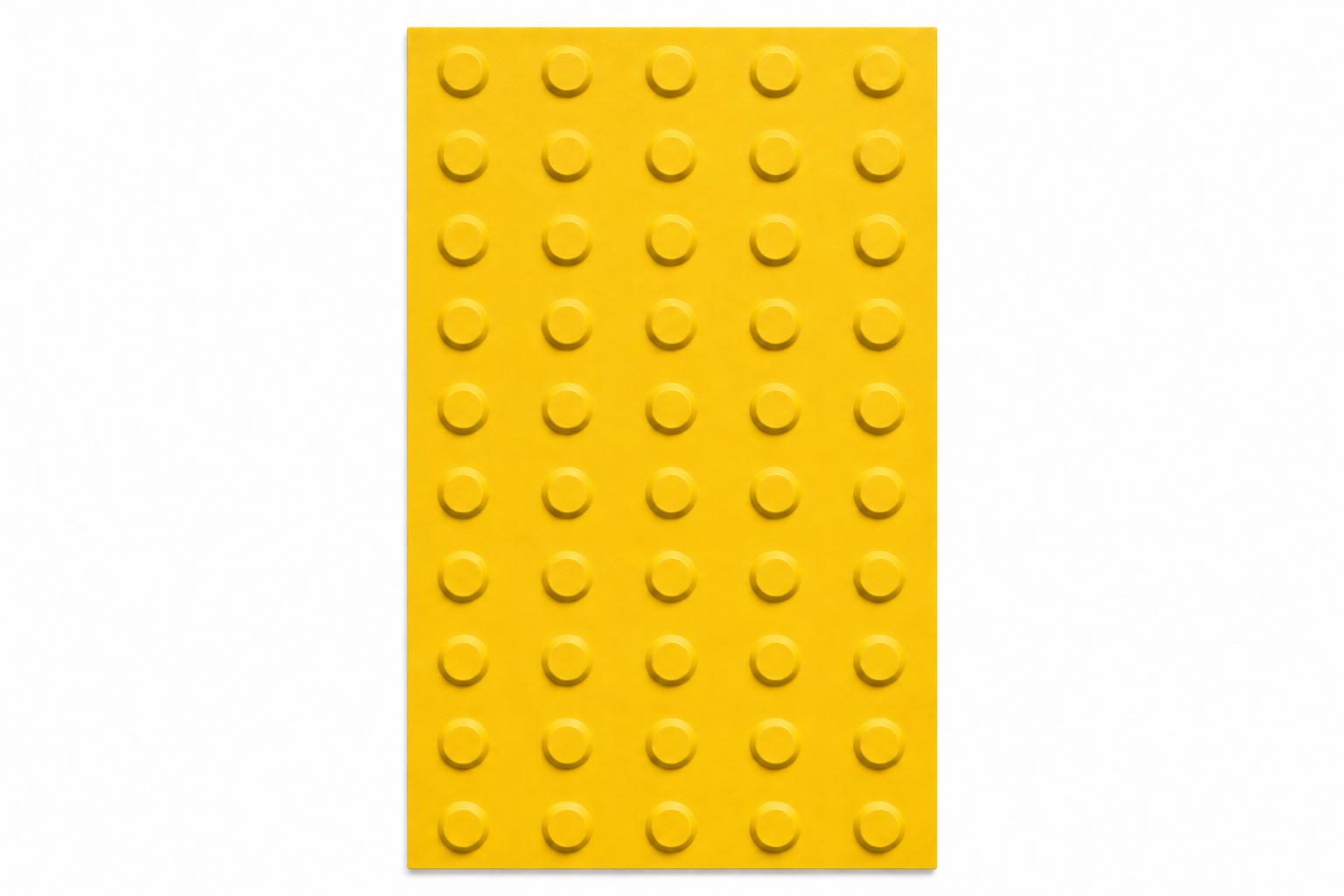

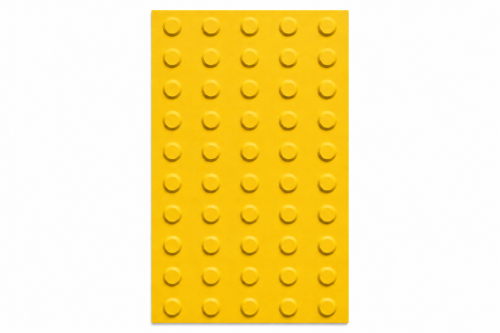

Płyta BRAJL ostrzegawcza 600×300 mm – okrągłe wypustki Ø35 mm, żółta guma
Płyta dotykowa BRAJL 600×300 mm z okrągłymi wypustkami Ø35 mm przeznaczona jest do wykonywania wyczuwalnych pól ostrzegawczych dla osób niewidomych i słabowidzących. Punktowa faktura informuje użytkownika o zbliżaniu się do miejsca wymagającego zwiększonej uwagi lub zmiany sposobu poruszania się.
Płyta wykonana jest z wulkanizowanej gumy. Okrągłe wypustki mają średnicę Ø35 mm i wysokość 6,5 mm, dzięki czemu tworzą wyraźnie wyczuwalną zmianę struktury nawierzchni. Jedna płyta waży około 1 kg.
Żółta kolorystyka dodatkowo wyróżnia pole na tle wielu typowych nawierzchni. Produkt można montować na przygotowanych powierzchniach betonowych i asfaltowych przy użyciu kleju polimerowego, bez wykonywania otworów montażowych w każdej płycie.

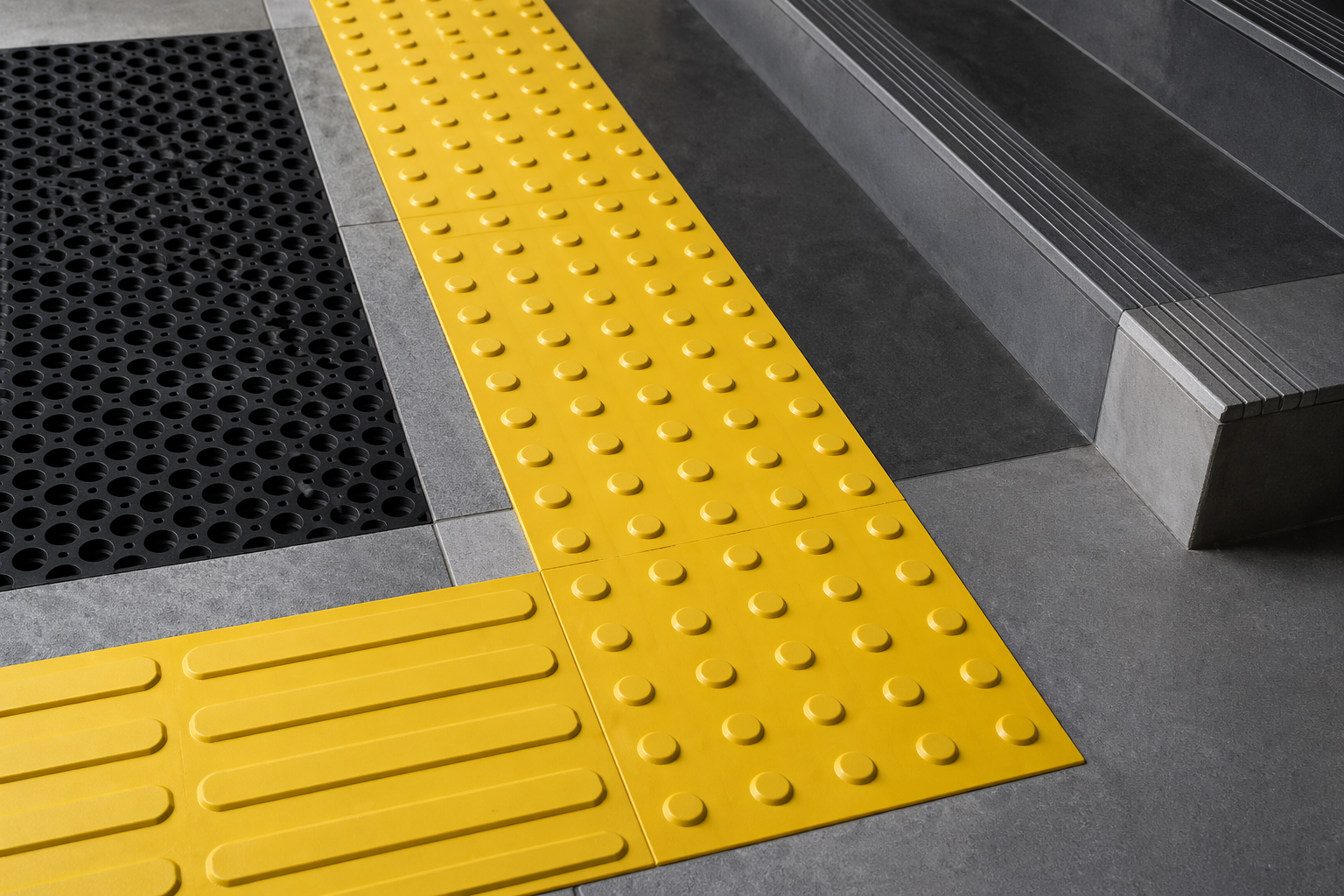

Ten wariant posiada okrągłe wypustki Ø35 mm i służy do wykonywania pól ostrzegawczych / pól uwagi.
Nie należy mylić go z płytą posiadającą wypustki podłużne. Wersja podłużna pełni przede wszystkim funkcję prowadzącą i wskazuje kierunek dalszego przemieszczania się.
Okrągłe wypustki powodują wyraźną zmianę faktury nawierzchni. Osoba niewidoma może rozpoznać ją przy użyciu białej laski lub poprzez zmianę wyczuwalną pod stopą.
Taka powierzchnia przekazuje informację, że użytkownik zbliża się do punktu, w którym powinien zwiększyć uwagę, zatrzymać się, zmienić kierunek albo przygotować do wejścia w inną strefę ruchu.
Dokładne znaczenie konkretnego pola wynika z jego lokalizacji i całego projektu systemu dostępności.
Stosowane do tworzenia pola uwagi przed miejscem wymagającym szczególnej ostrożności.
Tworzą kierunkowy pas ułatwiający utrzymanie właściwego przebiegu trasy.

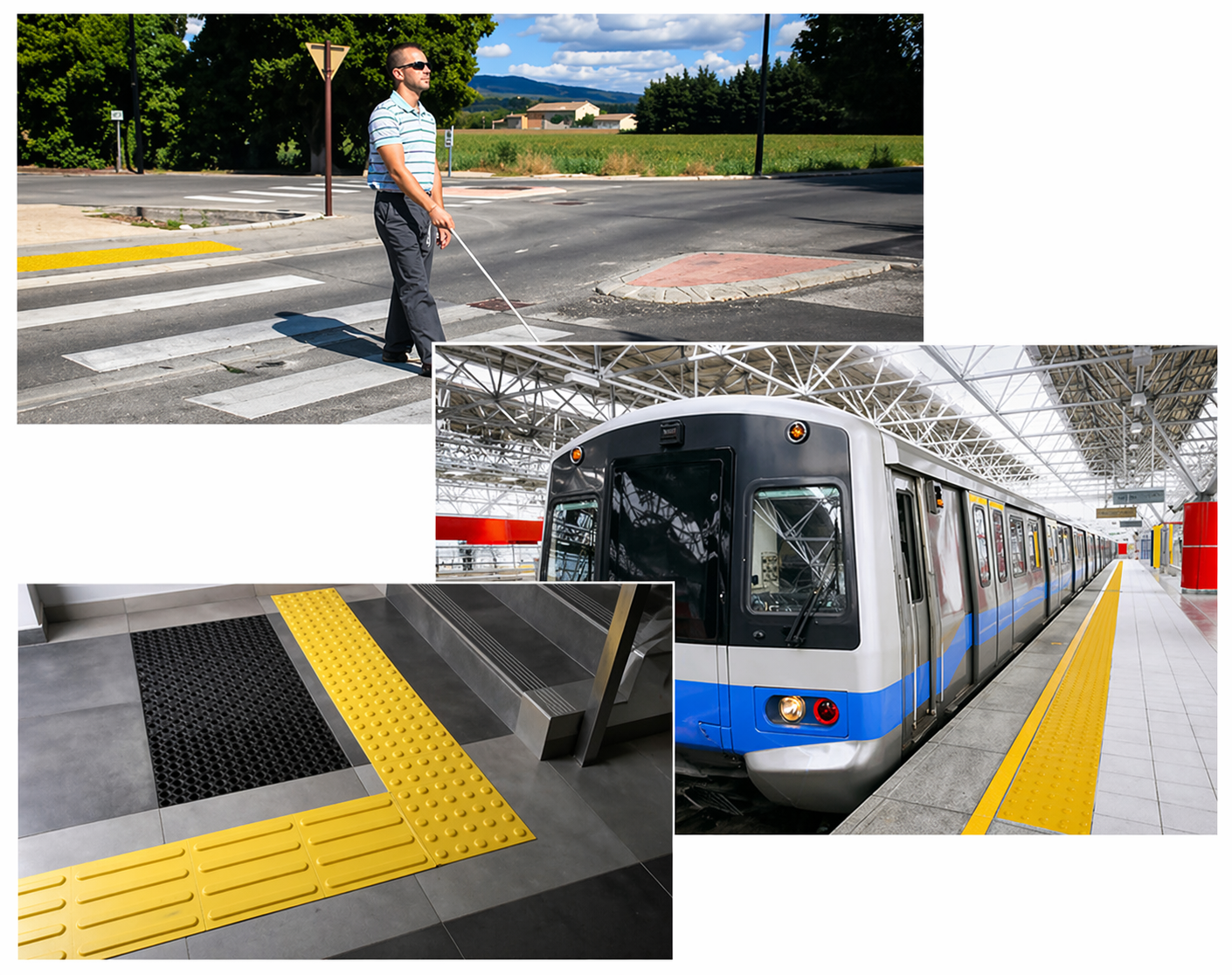

Płyty z wypustkami punktowymi mogą być stosowane tam, gdzie dokumentacja przewiduje wykonanie dotykowego pola ostrzegawczego.
- przejścia dla pieszych i dojścia do nich,
- przystanki autobusowe,
- przystanki tramwajowe,
- stacje metra,
- perony kolejowe,
- strefy przed schodami,
- dojścia do wind,
- miejsca zmiany kierunku pasa prowadzącego,
- inne strefy wskazane w projekcie dostępności.

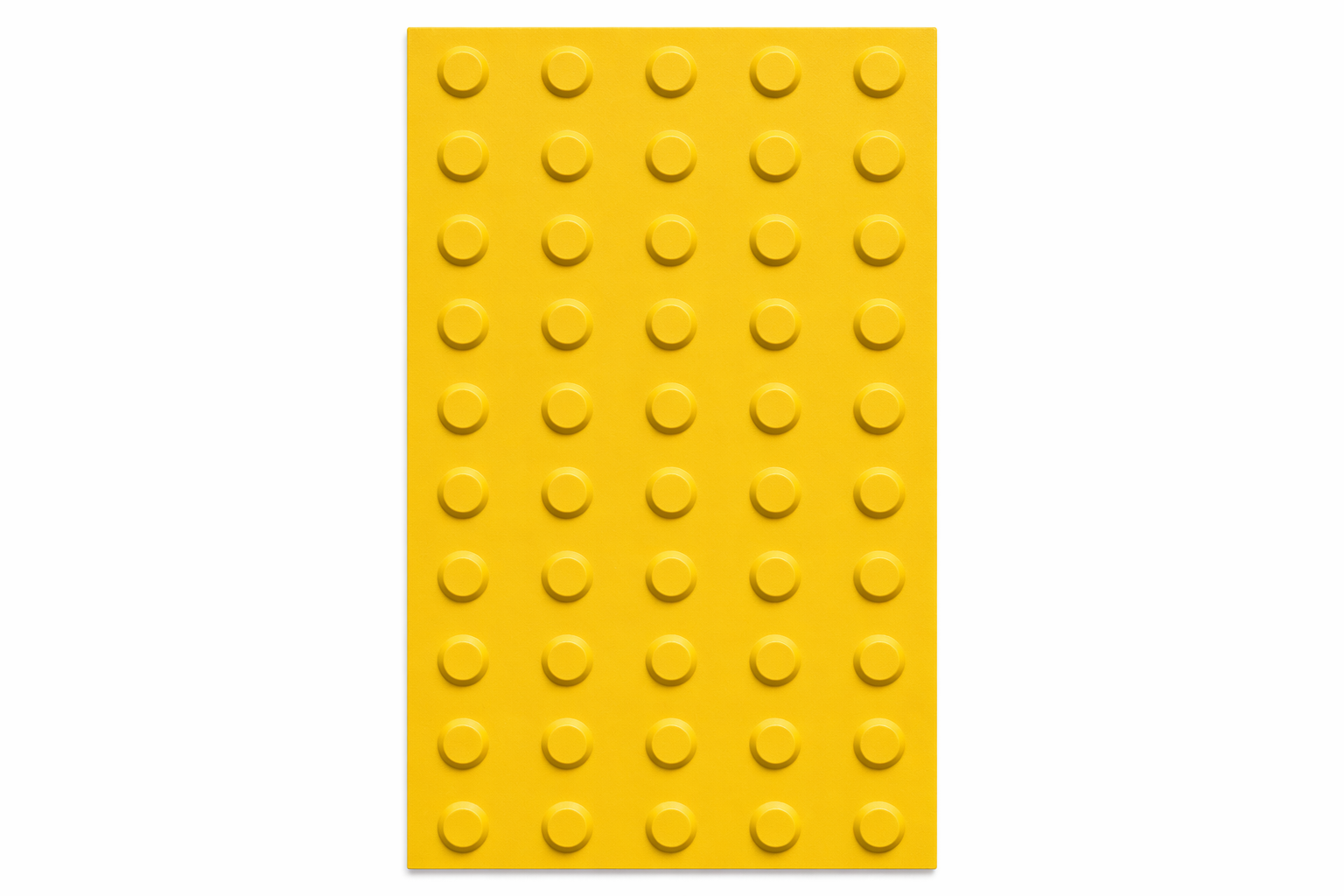

Pojedynczy moduł ma wymiar 600×300 mm. Na powierzchni znajdują się okrągłe wypustki o średnicy Ø35 mm oraz wysokości 6,5 mm.
| Długość płyty | 600 mm |
| Szerokość płyty | 300 mm |
| Średnica wypustki | Ø35 mm |
| Wysokość wypustki | 6,5 mm |
Płyta wykonana jest z wulkanizowanej gumy. Elastyczność materiału pozwala na montaż gotowych modułów na odpowiednio przygotowanym, istniejącym podłożu.
W specyfikacji produktu wskazano odporność na mróz, sól drogową oraz starzenie, czyli właściwości istotne przy zastosowaniu zewnętrznym.
Masa jednego modułu wynosi około 1 kg, co ułatwia przenoszenie i rozmieszczanie płyt podczas wykonywania większej strefy.
Płyta występuje w kolorze żółtym, dzięki czemu oprócz informacji dotykowej może tworzyć również wyraźny element wizualny.
Ostateczny poziom kontrastu zależy jednak od koloru otaczającej nawierzchni, dlatego należy oceniać go dla konkretnego miejsca montażu.
Format 600×300 mm umożliwia zestawianie kolejnych płyt obok siebie i tworzenie pola o wymiarach wynikających z konkretnego projektu.
Przed zamówieniem należy określić długość i szerokość wymaganej strefy oraz sposób połączenia jej z ewentualnym pasem prowadzącym. Jedna płyta nie powinna być automatycznie traktowana jako kompletne pole ostrzegawcze dla każdej lokalizacji.
Produkt może być montowany na odpowiednio przygotowanych nawierzchniach betonowych i asfaltowych.
W przekazanej specyfikacji jako zalecany sposób montażu wskazano klej polimerowy. Dobór konkretnego produktu klejącego powinien uwzględniać rodzaj nawierzchni oraz warunki, w których płyta będzie użytkowana.
Określ dokładne położenie i powierzchnię strefy zgodnie z projektem.
Nawierzchnia powinna być stabilna i przygotowana zgodnie z wymaganiami stosowanego kleju.
Klej polimerowy zastosuj zgodnie z instrukcją producenta systemu klejącego.
Moduły należy ustawić równo i zachować układ przewidziany dla całego pola.
Według przekazanej specyfikacji płyta charakteryzuje się odpornością na mróz i sól drogową, co ma znaczenie w przypadku stosowania na chodnikach, przystankach i innych zewnętrznych ciągach komunikacyjnych.
Materiał został również określony jako odporny na starzenie.
| Typ produktu | płyta dotykowa z okrągłymi wypustkami |
| Funkcja | pole ostrzegawcze / pole uwagi |
| Wymiar płyty | 600×300 mm |
| Kształt wypustek | okrągłe |
| Średnica wypustek | Ø35 mm |
| Wysokość wypustek | 6,5 mm |
| Materiał | wulkanizowana guma |
| Kolor | żółty |
| Masa | ok. 1 kg |
| Zalecany montaż | klej polimerowy |
| Przykładowe podłoża | beton, asfalt |
| Odporność wskazana w specyfikacji | mróz, sól drogowa, starzenie |
- wymiary całego projektowanego pola ostrzegawczego,
- liczbę potrzebnych modułów 600×300 mm,
- rodzaj i stan nawierzchni,
- miejsce połączenia z ewentualnym pasem prowadzącym,
- kontrast żółtej płyty względem otoczenia,
- rodzaj kleju odpowiedni dla podłoża i warunków użytkowania.
Do czego służy płyta BRAJL z okrągłymi wypustkami?
Do tworzenia dotykowych pól ostrzegawczych dla osób niewidomych i słabowidzących.
Czy ta płyta służy do prowadzenia?
Nie jest to podstawowa funkcja tego wariantu. Okrągłe wypustki tworzą strukturę ostrzegawczą. Do kierunkowego prowadzenia stosuje się płytę z wypustkami podłużnymi.
Jakie są wymiary płyty?
Płyta ma wymiar 600×300 mm.
Jakie wymiary mają wypustki?
Okrągłe wypustki mają średnicę Ø35 mm i wysokość 6,5 mm.
Z czego wykonana jest płyta?
Z wulkanizowanej gumy.
Ile waży jeden moduł?
Masa jednej płyty wynosi około 1 kg.
Jak montuje się płytę?
W specyfikacji zalecany jest montaż na odpowiednio przygotowanej nawierzchni przy użyciu kleju polimerowego.
Czy można montować ją na asfalcie?
Tak. Asfalt został wskazany jako jedno z możliwych podłoży.
Czy można montować ją na betonie?
Tak. Płyta może być montowana również na odpowiednio przygotowanej nawierzchni betonowej.
Czy jedna płyta wystarcza do wykonania pola ostrzegawczego?
Nie zawsze. Pojedyncza płyta jest modułem, a wymiar całej strefy powinien wynikać z projektu danego miejsca.
Czy produkt nadaje się do stosowania na zewnątrz?
Tak. W przekazanej specyfikacji wskazano odporność na mróz, sól drogową i starzenie.
