Punktowy element chodnikowy BRAJL Ø100 mm – gwintowany trzpień Ø8 mm

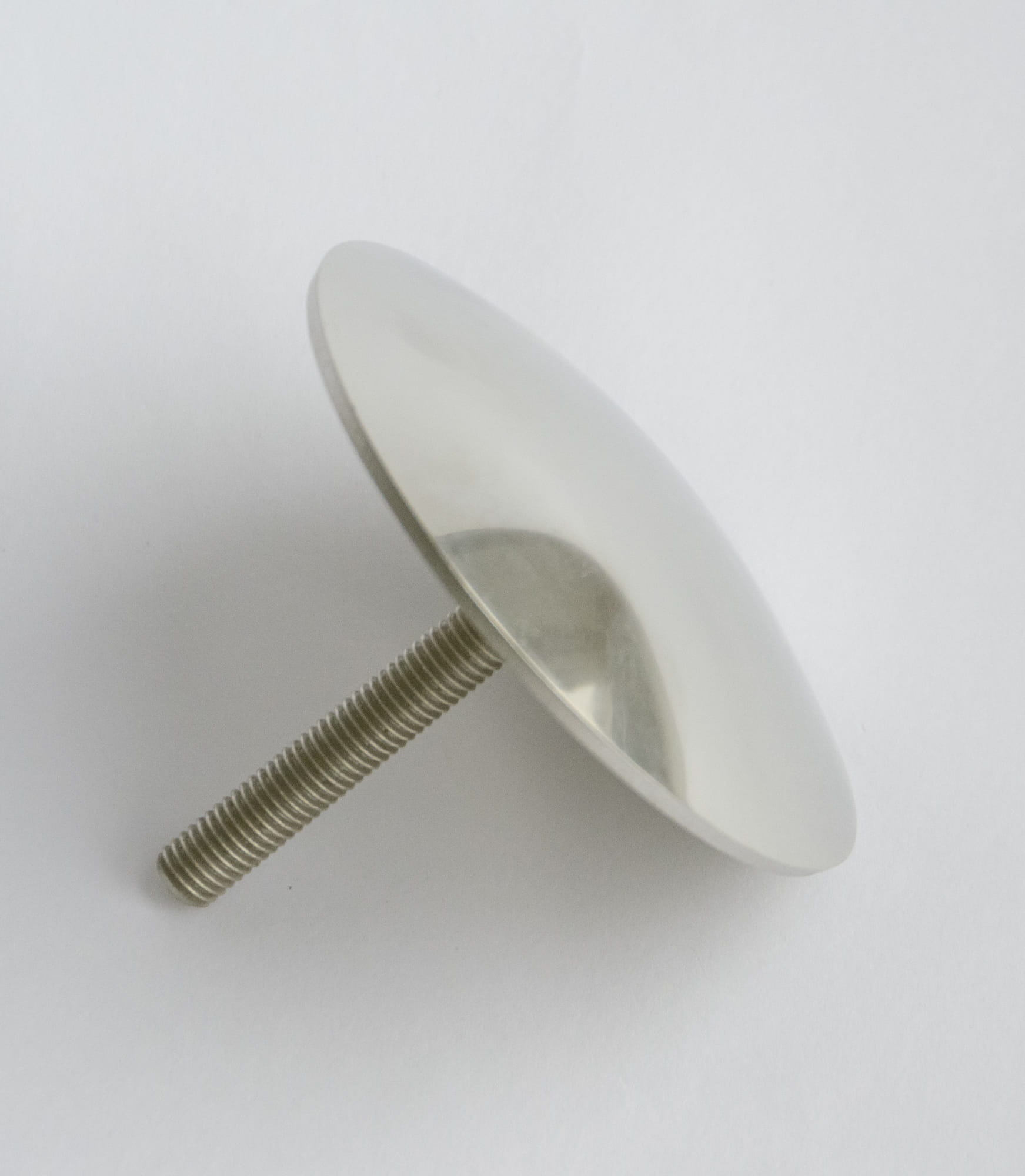

Punktowy element chodnikowy BRAJL Ø100 mm służy do wykonywania punktowego oznakowania nawierzchni w układzie przewidzianym w projekcie. Okrągła część widoczna po montażu ma średnicę 100 mm, a gwintowany trzpień mocujący 8 mm. Element przeznaczono do użytkowania na zewnątrz i osadzania w przygotowanym otworze przy użyciu kotwy chemicznej.
Najważniejsze informacje w skrócie
Zastosowanie i dobór do projektu
Oddzielne elementy punktowe pozwalają wykonać układ oznakowania bez stosowania gotowej płyty. Rozmieszczenie każdego punktu trzeba wyznaczyć na nawierzchni przed wierceniem otworów.
Jeśli element ma być wykorzystany do oznakowania dla osób niewidomych i słabowidzących, należy wcześniej sprawdzić średnicę, profil, wysokość nad nawierzchnią, właściwości powierzchni i rozstaw względem wymagań danej inwestycji.
Średnica Ø100 mm oraz nazwa BRAJL nie stanowią potwierdzenia zgodności ze standardem oznakowania dotykowego. Zastosowanie przy przejściu dla pieszych, schodach, przystanku lub peronie wymaga zgodności z dokumentacją i wymaganiami dla tego miejsca.
Budowa i sposób mocowania
Ø100 mm określa średnicę widocznej części elementu. Ø8 mm dotyczy gwintowanego trzpienia umieszczonego od spodu. Trzpień osadza się w przygotowanym otworze przy użyciu masy kotwiącej.
Średnicy trzpienia nie należy utożsamiać ze średnicą wiertła. Wymiar i głębokość otworu oraz wymagane osadzenie trzeba dobrać do rzeczywistej geometrii mocowania, podłoża i wybranego systemu kotwienia.
Kotwę chemiczną należy dobrać do konkretnego materiału podłoża i warunków zewnętrznych. Nie należy zakładać, że jeden system kotwiący będzie odpowiedni do każdej nawierzchni.
Planowanie rozmieszczenia i liczby elementów
Zapotrzebowanie zależy od liczby rzędów, liczby punktów w rzędzie i przyjętego rozstawu. Nie ma jednej liczby elementów na metr kwadratowy właściwej dla każdej realizacji.
- Wyznaczyć granice projektowanego układu i położenie jego skrajnych punktów.
- Sprawdzić rozstaw między osiami oraz odstępy między krawędziami elementów.
- Policzyć punkty w każdym rzędzie; przy rzędach przesuniętych ich liczba może się różnić.
- Sprawdzić możliwość wiercenia i kotwienia w zaplanowanych miejscach.
Przykład obliczenia ilości: układ 4 rzędów po 10 punktów wymaga 40 elementów. Jest to wyłącznie przykład liczenia, a nie zalecany rozstaw ani wielkość pola.
Montaż na kotwę chemiczną
- Wyznaczyć punkty: przenieść układ z projektu na nawierzchnię, kontrolując osie i rozstaw.
- Wykonać otwory: zastosować średnicę i głębokość odpowiednią do trzpienia oraz wybranego systemu kotwienia.
- Oczyścić otwory: usunąć pył i przygotować powierzchnie zgodnie z wymaganiami masy kotwiącej. Zachować wymagane warunki wilgotności i temperatury.
- Osadzić element: nanieść masę i umieścić trzpień, zachowując położenie oraz wysokość części wystającej przewidzianą dla danego układu.
- Zabezpieczyć miejsce: chronić element przed przesunięciem i obciążeniem do zakończenia wymaganego czasu utwardzania.
Po związaniu mocowania należy sprawdzić stabilność elementów i ich położenie. Czas dopuszczenia nawierzchni do użytkowania zależy od systemu kotwiącego i temperatury podczas montażu.
Dane techniczne
| Typ produktu | Punktowy element chodnikowy BRAJL |
|---|---|
| Średnica widocznej części | Ø100 mm |
| Średnica trzpienia | Ø8 mm |
| Rodzaj trzpienia | Gwintowany |
| Mocowanie | Osadzenie trzpienia w otworze na kotwę chemiczną |
| Użytkowanie | Zewnętrzne |
| Rozmieszczenie | Zgodnie z projektem danego układu |
Zakres zakupu i utrzymanie
Przedmiotem zakupu jest punktowy element chodnikowy Ø100 mm z gwintowanym trzpieniem Ø8 mm. Potrzebną liczbę elementów należy dobrać do całego układu. Kotwę chemiczną i materiały do przygotowania otworów należy dobrać osobno.
Podczas użytkowania należy kontrolować stabilność mocowań, stan powierzchni i zachowanie układu. Elementy poluzowane lub uszkodzone wymagają naprawy albo wymiany. Nawierzchnię trzeba utrzymywać w czystości, chroniąc elementy przed uszkodzeniem podczas prac porządkowych.
FAQ – najczęstsze pytania
Czy Ø8 mm oznacza średnicę otworu montażowego?
Nie. Jest to średnica gwintowanego trzpienia. Średnicę i głębokość otworu należy dobrać do geometrii mocowania oraz wymagań wybranego systemu kotwienia.
Czy ćwiek Ø100 mm można zastosować w każdym polu ostrzegawczym?
Nie należy zakładać uniwersalnej zgodności. Trzeba sprawdzić średnicę, profil, wysokość, właściwości powierzchni i sposób rozmieszczenia względem dokumentacji danej inwestycji.
Ile elementów potrzeba na metr kwadratowy?
Liczba zależy od rozstawu i układu rzędów. Najdokładniej wyznaczyć wszystkie punkty w projekcie, a następnie zsumować elementy w poszczególnych rzędach.
Czy rozstaw między osiami jest tym samym co odstęp między krawędziami?
Nie. Przy średnicy 100 mm odstęp między krawędziami dwóch elementów jest o 100 mm mniejszy niż odległość między ich osiami. Te wartości trzeba rozróżnić przy wyznaczaniu otworów.
Czy można użyć dowolnej kotwy chemicznej?
System kotwiący musi być odpowiedni do materiału podłoża, trzpienia i warunków użytkowania. Należy zachować jego wymagania dotyczące otworów, czyszczenia, temperatury i czasu utwardzania.
Kiedy można dopuścić ruch po montażu?
Po zakończeniu wymaganego czasu utwardzania kotwy i sprawdzeniu stabilności elementów. Nie ma jednego czasu właściwego dla wszystkich mas kotwiących i temperatur.
Czy pojedynczy element tworzy kompletne pole dotykowe?
Nie. Pole powstaje z odpowiednio rozmieszczonych elementów, a jego funkcja zależy od geometrii całego układu i zgodności z przyjętym systemem oznakowania.
