Łącznik narożny zewnętrzny 90° do prowadnicy B – R-80, 420 × 420 mm
Łącznik R-80 służy do połączenia odcinków prowadnicy typu B w narożu zewnętrznym pod kątem 90°. Element o wymiarach 420 × 420 mm pozwala zmienić kierunek ciągu bariery bez wyginania prostych prowadnic w łuk.
Stosowany jest między innymi w układach barier przy narożach hal i strefach magazynowych. Dobiera się go do profilu prowadnicy oraz planowanego przebiegu bariery.
Najważniejsze informacje w skrócie
Zastosowanie – zmiana kierunku bariery
Łącznik stosuje się tam, gdzie odcinki prowadnicy B mają utworzyć naroże zewnętrzne. Pozwala poprowadzić barierę wzdłuż dwóch prostopadłych boków chronionej przestrzeni, np. przy narożu hali lub wydzielonej strefie magazynowej.
Gotowy element narożny umożliwia wykonanie zmiany kierunku bez doginania prostej prowadnicy. Przy planowaniu układu należy uwzględnić miejsce na połączenia, podpory oraz przejazd pojazdów.
Odporność na uderzenie zależy od kompletnej bariery — prowadnic, słupków, zakotwienia i sposobu montażu. Nie można jej określić na podstawie samego łącznika.
Dobór wersji i dopasowanie do prowadnicy
Wersja zewnętrzna służy do naroża wypukłego, a wewnętrzna do wklęsłego. Wybór wynika z przebiegu bariery i orientacji profilu prowadnicy. Sam kierunek jazdy pojazdów nie wystarcza do określenia właściwej wersji.
Przed zamówieniem porównaj profil prowadnicy, rozmieszczenie otworów i sposób połączenia elementów. Szczególnie przy łączeniu części pochodzących z różnych systemów samo oznaczenie „B” nie zastępuje sprawdzenia dopasowania.
Wymiar 420 × 420 mm dotyczy łącznika. Nie określa rozstawu słupków ani szerokości wolnego przejazdu po zamontowaniu bariery.
Montaż i elementy złączne
Przed ostatecznym zamocowaniem przymierz łącznik do obu odcinków prowadnicy. Sprawdź zgodność profili i otworów oraz położenie naroża względem podpór.
Rodzaj i liczbę elementów złącznych oraz sposób ich dokręcania dobierz według dokumentacji stosowanego systemu barier. Nie należy kompensować niedopasowania przez przypadkowe wiercenie, cięcie lub doginanie elementów.
Łącznik nie zastępuje słupka ani zakotwienia. Rozmieszczenie podpór przy narożu powinno odpowiadać rozwiązaniu przewidzianemu dla całego układu.
Dane techniczne
| Rodzaj produktu | Łącznik narożny prowadnicy bariery |
|---|---|
| Wersja | Zewnętrzna |
| Kąt połączenia | 90° |

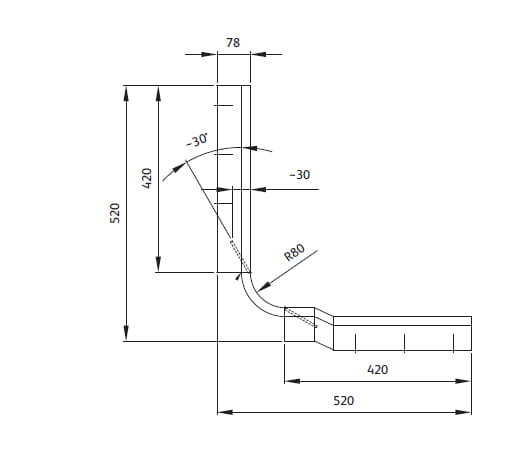

| Wymiary | 420 × 420 mm |
| Typ prowadnicy | B |
| Oznaczenie łącznika | R-80 |
FAQ – najczęściej zadawane pytania
Jak sprawdzić, czy potrzebuję narożnika zewnętrznego?Porównaj planowany przebieg bariery i orientację profilu z kształtem łącznika. Wersja zewnętrzna tworzy naroże wypukłe. Przy wątpliwościach dobór ułatwi szkic naroża lub zdjęcie istniejącej prowadnicy.
Czy łącznik pasuje do każdej bariery?Jest przeznaczony do prowadnicy typu B. Trzeba również sprawdzić zgodność profilu, otworów i sposobu łączenia z używanym systemem.
Czy można nim wykonać naroże o innym kącie?Ten wariant jest przeznaczony do połączenia pod kątem 90°. Dla innej zmiany kierunku należy dobrać odpowiedni element.
Czy śruby są w komplecie?Zakres dostawy elementów złącznych należy potwierdzić przy zamówieniu. Ich rodzaj i liczbę trzeba dopasować do połączenia w danym systemie barier.
