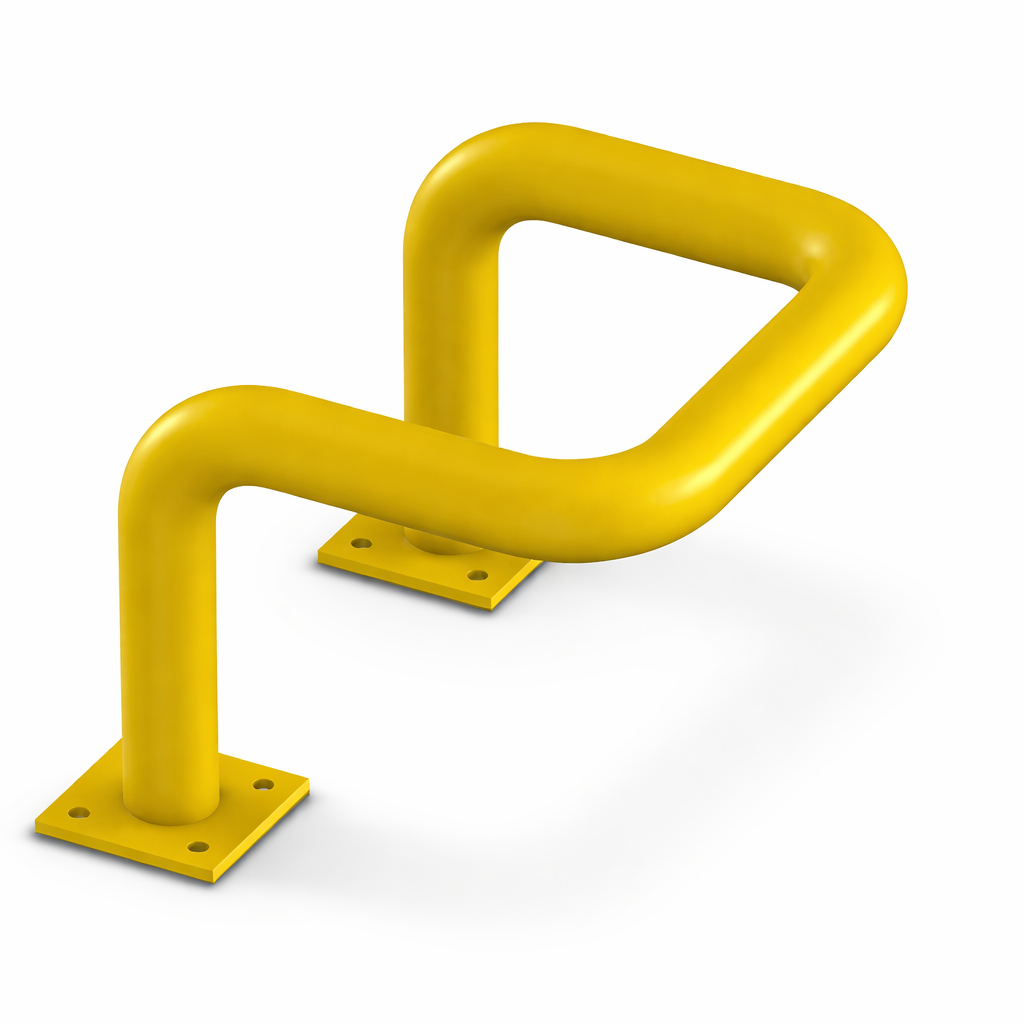

Odbojnica narożna U2 Ø60,3 mm, 300/250 × 300 mm – do przykręcenia
Kompaktowa odbojnica stalowa U2 przeznaczona do punktowego zabezpieczania narożników, ścian, urządzeń i innych elementów infrastruktury. Konstrukcja o wysokości 300 mm posiada dwa ramiona o długości 250 i 300 mm oraz dwie płyty umożliwiające przykręcenie odbojnicy do odpowiednio przygotowanego podłoża.
Zastosowanie odbojnicy U2
Kształt z dwoma ramionami pozwala osłaniać niewielkie narożniki i elementy infrastruktury z dwóch stron. Odbojnica może być stosowana między innymi:
- przy narożnikach ścian i budynków,
- przy końcach regałów magazynowych,
- w sąsiedztwie maszyn i urządzeń technicznych,
- przy słupach oraz podporach konstrukcyjnych,
- na parkingach i w garażach,
- przy bramach i rampach załadunkowych,
- w magazynach, halach produkcyjnych i centrach logistycznych.
Wysokość 300 mm predysponuje ten wariant przede wszystkim do osłaniania dolnych części infrastruktury. Przed zastosowaniem należy porównać wysokość odbojnicy z poziomem elementów pojazdu, które mogą znaleźć się w strefie kontaktu.
Konstrukcja i wykonanie
- Korpus: grubościenna rura stalowa o średnicy zewnętrznej 60,3 mm.
- Kształt: U2 z ramionami o różnych długościach – 250 i 300 mm.
- Nogi: dwie nogi zakończone płytami montażowymi.
- Płyty: dwie podstawy o wymiarach 120 × 120 mm, wykonane z blachy o grubości 4 mm.
- Otwory: każda płyta posiada cztery otwory montażowe o średnicy 10 mm.
- Powłoka: lakier proszkowy w kolorze żółtym RAL 1003.
- Oznakowanie: czarne pasy z folii odblaskowej pierwszej generacji.
Powłoka proszkowa zabezpiecza powierzchnię stali, ale nie jest tym samym co cynkowanie. Uszkodzenie powłoki może odsłonić stal i wymagać wykonania zaprawki antykorozyjnej.
Co oznaczają wymiary 300/250 × 300 mm?
| 300 mm | wysokość odbojnicy |
| 250 mm | długość ramienia A |
| 300 mm | długość ramienia B |
Ramiona mają różne długości. Przed wykonaniem otworów należy ustawić odbojnicę w docelowej orientacji i sprawdzić, po której stronie chronionego narożnika powinno znajdować się ramię 250 mm, a po której ramię 300 mm.
Parametry techniczne
| Kod produktu | ODB.O2.060.030.025.030P |
| Kształt | U2 |
| Materiał | stal |
| Rodzaj rury | rura grubościenna |
| Średnica rury | Ø60,3 mm |
| Wysokość | 300 mm |
| Długość ramienia A | 250 mm |
| Długość ramienia B | 300 mm |
| Liczba płyt montażowych | 2 |
| Wymiary płyt | 120 × 120 mm |
| Grubość płyt | 4 mm |
| Otwory montażowe | 4 × Ø10 mm w każdej płycie, łącznie 8 otworów |
| Sposób montażu | do przykręcenia |
| Wykończenie | lakierowanie proszkowe |
| Kolor | żółty RAL 1003 |
| Pasy ostrzegawcze | czarna folia odblaskowa pierwszej generacji |
Montaż odbojnicy
- Ustawić odbojnicę w miejscu montażu i sprawdzić orientację ramion 250 oraz 300 mm.
- Zaznaczyć położenie otworów obu płyt montażowych.
- Sprawdzić, czy pod miejscem wiercenia nie przebiegają instalacje.
- Wykonać otwory zgodnie z wymaganiami wybranego systemu kotwiącego.
- Oczyścić otwory z pyłu i osadzić odpowiednio dobrane kotwy.
- Przykręcić obie płyty, kontrolując prawidłowe ustawienie odbojnicy.
- Po montażu sprawdzić dokręcenie mocowań i stabilność całej konstrukcji.
Montaż powinien być wykonany na nośnym podłożu. Cienka, spękana lub osłabiona posadzka może nie zapewnić wymaganej nośności kotew i może wymagać dodatkowego wzmocnienia.
Widoczność i konserwacja
Żółta powłoka RAL 1003 kontrastuje z czarnymi pasami i ułatwia zauważenie odbojnicy. Pasy z folii odblaskowej pierwszej generacji wspierają jej rozpoznawalność po oświetleniu światłem.
- regularnie kontrolować stan kotew i płyt montażowych,
- sprawdzać odbojnicę po każdym zauważonym uderzeniu,
- usuwać zabrudzenia ograniczające widoczność oznakowania,
- naprawiać ubytki powłoki proszkowej, aby ograniczyć rozwój korozji,
- wymienić uszkodzoną lub odklejoną folię ostrzegawczą,
- nie użytkować odbojnicy trwale odkształconej lub poluzowanej.
FAQ
Co oznacza oznaczenie U2 300/250 × 300 mm?
U2 określa kształt odbojnicy z dwoma ramionami. Wysokość wynosi 300 mm, ramię A ma długość 250 mm, a ramię B – 300 mm.
Ile otworów montażowych ma odbojnica?
Każda z dwóch płyt posiada cztery otwory o średnicy 10 mm. Łącznie odbojnica ma osiem otworów montażowych.
Czy kotwy znajdują się w zestawie?
Przekazana specyfikacja nie potwierdza wyposażenia produktu w kotwy. Ich rodzaj należy dobrać do podłoża i przed zakupem sprawdzić, czy są objęte ofertą.
Czy odbojnica jest cynkowana?
Specyfikacja wskazuje lakierowanie proszkowe w kolorze żółtym RAL 1003, ale nie podaje cynkowania. Nie należy więc traktować produktu jako wersji ocynkowanej.
Czy odbojnica wytrzyma uderzenie wózka widłowego?
Bez klasy zderzeniowej, maksymalnej energii uderzenia i parametrów kotwienia nie można określić dopuszczalnego obciążenia. Odbojnica pomaga zabezpieczać infrastrukturę, ale nie jest barierą o potwierdzonej zdolności zatrzymania każdego pojazdu.
Gdzie najlepiej zastosować wariant o wysokości 300 mm?
Przede wszystkim przy dolnych częściach narożników, regałów, urządzeń i innych elementów narażonych na kontakt na niewielkiej wysokości.
