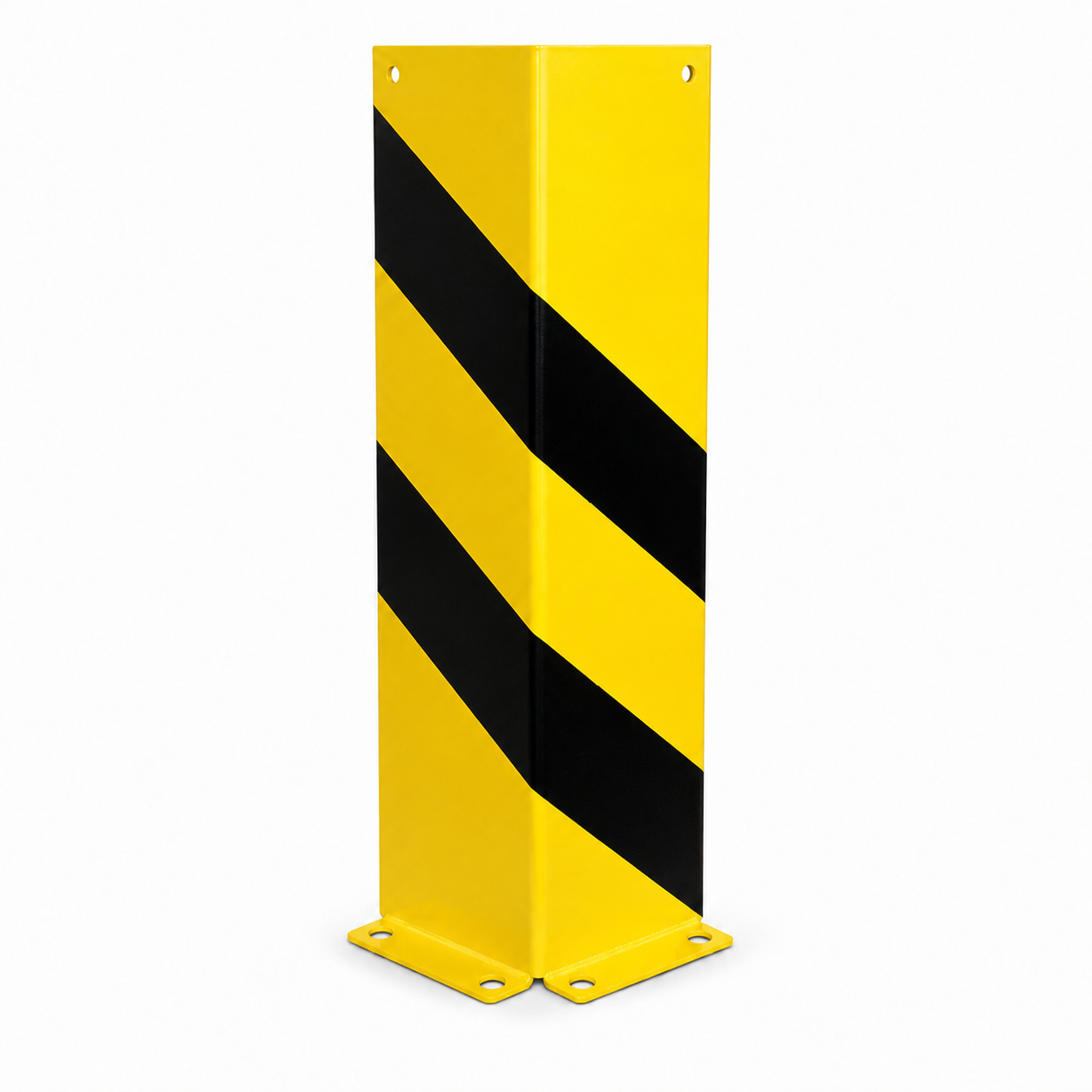

Stalowa odbojnica regałowa kątowa 160×160 mm – wysokość 1200 mm
Stalowa odbojnica kątowa o wymiarach 160×160 mm i wysokości 1200 mm pomaga ograniczać ryzyko uszkodzenia naroży regałów oraz maszyn podczas manewrowania wózkami widłowymi. Konstrukcja z blachy stalowej o grubości 6 mm osłania wybrany fragment infrastruktury, a żółte wykończenie RAL 1021 i czarne pasy ułatwiają zauważenie przeszkody. Produkt przeznaczony jest do montażu na płytach wewnątrz budynków.
Najważniejsze informacje w skrócie
Zastosowanie
Odbojnica służy do miejscowej ochrony infrastruktury w strefach, w których podczas manewrowania może dojść do kontaktu pojazdu z regałem lub urządzeniem. Kątowy kształt pozwala osłonić narożnik od dwóch przylegających stron.
- Naroża i skrajne słupy regałów przy alejkach magazynowych.
- Zakończenia ciągów regałowych przy skrzyżowaniach dróg transportowych.
- Narożniki maszyn i urządzeń w halach produkcyjnych.
- Wybrane punkty narażone na kontakt z wózkami w centrach logistycznych.
Wysokość 1200 mm zwiększa pionowy zakres osłony w miejscu montażu. Nie oznacza ochrony całego regału wysokiego składowania ani wszystkich elementów znajdujących się powyżej odbojnicy.
Dobór miejsca i zakresu ochrony
Przed doborem należy sprawdzić wymiary chronionego narożnika, wysokość możliwego kontaktu i kierunki manewrowania. Wymiary 160×160 mm opisują odbojnicę; nie należy traktować ich jako gwarantowanego wolnego miejsca na słup regału.
Odbojnicę należy rozmieścić tak, aby osłaniała narażony punkt, a jednocześnie nie zawężała potrzebnej szerokości przejazdu ani nie utrudniała obsługi regału. Trzeba uwzględnić wystające elementy palet, ładunków oraz osprzętu wózka.
Przy ochronie dłuższego boku regału potrzebne może być dodatkowe zabezpieczenie liniowe. Ta odbojnica zapewnia osłonę punktową wokół naroża.
Konstrukcja i wykończenie
Blacha stalowa o grubości 6 mm tworzy sztywną osłonę kątową. Powierzchnia jest malowana na warstwie cynku w kolorze żółtym RAL 1021, z czarnymi pasami ostrzegawczymi.
Kontrastowe oznaczenie ułatwia zauważenie odbojnicy podczas manewrowania. Nie jest oświetleniem aktywnym i nie zastępuje odpowiedniego oświetlenia hali.
Osłona pomaga ograniczać ryzyko uszkodzeń infrastruktury. Nie podano dopuszczalnej energii uderzenia ani prędkości zderzenia, dlatego nie należy przypisywać jej określonej odporności na kolizję z obciążonym wózkiem.
Montaż i dobór kotew
Odbojnica jest mocowana do podłoża przez płyty montażowe. Stabilność zamocowania zależy od stanu posadzki oraz prawidłowego doboru i osadzenia kotew.
- Do odbojnicy należy dobrać kotwy odpowiednie do materiału, grubości i stanu podłoża oraz otworów w płytach montażowych.
- Przed wierceniem trzeba sprawdzić przebieg instalacji w posadzce oraz położenie krawędzi i dylatacji.
- Rozstaw, głębokość osadzenia i moment dokręcania należy dopasować do wybranego systemu kotwienia.
- Po zamocowaniu należy sprawdzić stabilność osłony i zachowanie wymaganej przestrzeni roboczej.
Dane techniczne
| Typ | Odbojnica regałowa kątowa |
|---|---|
| Długość | 160 mm |
| Szerokość | 160 mm |
| Wysokość | 1200 mm |
| Materiał | Blacha stalowa |
| Grubość blachy | 6 mm |
| Wykończenie | Malowanie na powierzchni cynku |
| Kolor | Żółty RAL 1021 |
| Oznaczenie | Czarne pasy ostrzegawcze |
| Mocowanie | Na płytach do podłoża |
| Miejsce użytkowania | Wewnątrz budynków |
Kontrola i utrzymanie
Po uderzeniu należy skontrolować odkształcenia odbojnicy, płyty montażowe, kotwy oraz posadzkę wokół mocowania. Uszkodzona lub poluzowana osłona wymaga przywrócenia sprawności przed dalszym poleganiem na jej ochronie.
Regularnie usuwać zabrudzenia zasłaniające żółto-czarne oznaczenie i sprawdzać stan powłoki. Kontrola odbojnicy nie zastępuje kontroli samego regału po kontakcie z pojazdem.
FAQ – najczęstsze pytania
Czy odbojnica chroni cały regał na wysokości 1200 mm?
Osłania wybrany narożnik lub fragment konstrukcji do wysokości odbojnicy. Nie zabezpiecza całej długości regału ani jego elementów powyżej osłony.
Czy 160×160 mm oznacza miejsce na słup regału?
Są to wymiary odbojnicy. Dopasowanie do konkretnego słupa wymaga sprawdzenia dostępnego prześwitu, kształtu narożnika i miejsca na mocowanie.
Czy można stosować ją na zewnątrz?
Ta wersja jest przeznaczona do montażu wewnątrz budynków. Do stref zewnętrznych należy dobrać osłonę przeznaczoną do takich warunków.
Jakie kotwy należy dobrać?
Kotwy muszą pasować do otworów montażowych i do rzeczywistego podłoża. Bez danych o posadzce nie można wskazać jednego uniwersalnego rozmiaru.
Czy podano odporność na uderzenie wózka?
Nie podano energii uderzenia ani dopuszczalnej prędkości kolizji. Grubość blachy 6 mm nie wystarcza do określenia takich parametrów.
Co sprawdzić po uderzeniu?
Stan osłony, płyt, kotew i posadzki, a także chronionego regału lub urządzenia. Szczególnej uwagi wymagają luzy, pęknięcia i odkształcenia.
