Tablica kierunkowa 105 × 105 cm – strzała świetlna z 13 lampami LED Ø200 mm
Tablica kierunkowa 105 × 105 cm z 13 lampami LED Ø200 mm to urządzenie ostrzegawcze przeznaczone do wskazywania kierunku ominięcia przeszkody oraz prowadzenia ruchu przy robotach drogowych. Układ lamp tworzy czytelną strzałę świetlną, pomagając kierowcom rozpoznać zmianę toru jazdy i właściwy kierunek przejazdu.
Tablica posiada aluminiową obudowę o wymiarach 105 × 105 × 13 cm. Lampy emitują światło żółte (bursztynowe), a zastosowane czujniki oświetlenia umożliwiają automatyczną regulację jasności w zależności od warunków panujących w otoczeniu. W danych produktu wskazano klasę lamp L8H według EN 12352.
Urządzenie może być instalowane na samochodach, maszynach budowlanych i drogowych oraz odpowiednich konstrukcjach stałych. Pracuje przy napięciu 12/24 V, a jego masa wynosi 18 kg. Akumulator oraz pilot kablowy są elementami opcjonalnymi i nie wchodzą automatycznie w skład podstawowej oferty.
Najważniejsze informacje w skrócie
Zastosowanie i zasada działania strzały świetlnej
Tablica kierunkowa jest przeznaczona do aktywnego wskazywania kierunku omijania wygrodzeń, przeszkód i miejsc prowadzenia robót drogowych. Jej podstawowym zadaniem jest ułatwienie kierowcy odpowiednio wczesnego rozpoznania przebiegu tymczasowego toru jazdy. Trzynaście lamp LED rozmieszczonych w układzie strzały stanowi wyraźny punkt oznakowania, widoczny zarówno podczas prac dziennych, jak i po zmroku.
Typowe miejsca zastosowania:
- samochody wykorzystywane do zabezpieczania robót drogowych i utrzymaniowych
- maszyny budowlane i drogowe pracujące w pasie drogowym
- zwężenia jezdni i odcinki z czasową zmianą przebiegu ruchu
- wygrodzenia i przeszkody wymagające oznakowania kierunkowego
- konstrukcje stałe oraz słupy przystosowane do montażu tablicy
- miejsca, w których konieczne jest wyraźne wskazanie sposobu ominięcia strefy prac
Układ 13 lamp o średnicy 200 mm tworzy świetlny znak kierunkowy. Po uruchomieniu urządzenie wyróżnia odpowiedni kierunek przejazdu, pomagając uczestnikom ruchu zauważyć i zrozumieć zmianę organizacji drogi. Żółta, bursztynowa barwa światła jest stosowana jako element ostrzegawczy w tymczasowym oznakowaniu.
Czujniki oświetlenia automatycznie regulują jasność świecenia. Dzięki temu poziom sygnału może być dostosowywany do światła dziennego i warunków po zmroku. Funkcja ta jest istotna przy wielogodzinnych robotach, kiedy warunki oświetleniowe zmieniają się w trakcie pracy.
Tablica może zostać zamontowana zarówno na pojeździe wykonującym prace, jak i na konstrukcji pozostającej w jednym miejscu. Dobór sposobu wykorzystania powinien uwzględniać rzeczywistą lokalizację przeszkody, kierunek nadjeżdżających pojazdów oraz wymagania organizacji ruchu.
Strzała świetlna jest urządzeniem uzupełniającym właściwe oznakowanie. Nie zastępuje wymaganych znaków drogowych, zapór ani pozostałych środków zabezpieczenia. Kierunek i sposób prezentacji sygnału muszą odpowiadać warunkom konkretnego odcinka oraz przyjętej organizacji ruchu.
Konstrukcja aluminiowa, lampy LED i automatyczna regulacja jasności
Tablica posiada aluminiową obudowę o wymiarach 1050 × 1050 × 130 mm. Zastosowanie aluminium pozwala uzyskać konstrukcję przystosowaną do montażu na pojazdach i urządzeniach drogowych. Masa kompletnej tablicy podana w specyfikacji wynosi 18 kg, dlatego przy instalacji należy uwzględnić nośność konstrukcji, sposób mocowania i warunki eksploatacji.

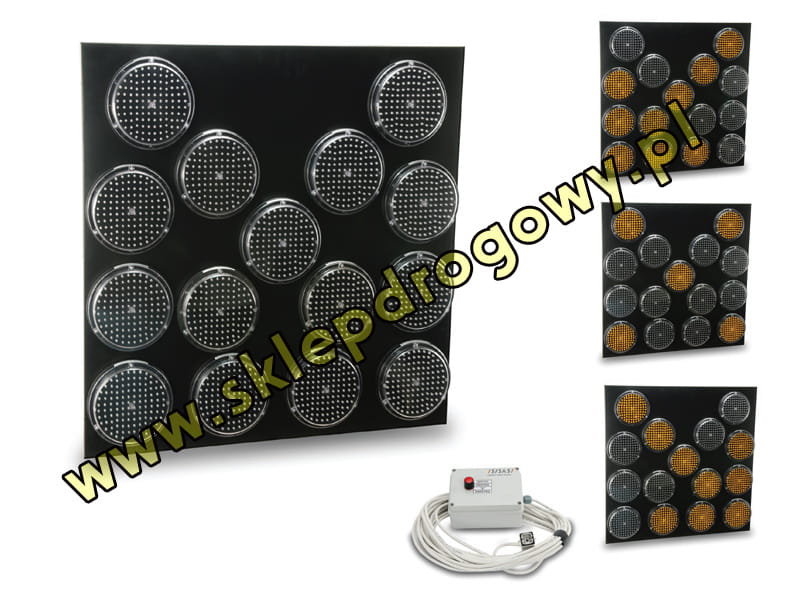

Na powierzchni tablicy znajduje się 13 lamp LED o średnicy Ø200 mm. Rozmieszczono je tak, aby tworzyły strzałę kierunkową. Emitowane światło ma barwę żółtą, określaną także jako bursztynowa. W danych technicznych wskazano dla zastosowanych lamp klasę L8H według UNI EN 12352.
Poszczególne lampy osadzono na uszczelkach gumowych, które wspomagają ochronę miejsc mocowania przed oddziaływaniem warunków atmosferycznych. Takie rozwiązanie ma znaczenie przy eksploatacji tablicy podczas opadów, na zewnątrz i w zmiennych temperaturach.
Układ sterowania obejmuje czujniki poziomu oświetlenia, dzięki którym jasność lamp może zmieniać się automatycznie. Dostosowywanie sygnału do warunków dziennych i nocnych pozwala ograniczyć konieczność ręcznej regulacji przy każdej zmianie oświetlenia.
W specyfikacji przewidziano zewnętrzny włącznik i wyłącznik. Dostępny jest również opcjonalny pilot kablowy, który może ułatwić obsługę odpowiednio skonfigurowanego urządzenia. Szczegóły doboru pilota i sposobu sterowania należy ustalić podczas kompletowania zamówienia.
Zakres temperatur pracy podany dla tablicy wynosi od −15°C do +85°C. Podczas użytkowania należy regularnie kontrolować czystość kloszy, stan połączeń, działanie czujników oraz stabilność zamocowania urządzenia.
Zasilanie, akumulatory i wyposażenie opcjonalne
Tablica jest przystosowana do zasilania napięciem 12/24 V. Może pracować w instalacji pojazdu lub w odpowiednio przygotowanym układzie zasilania akumulatorowego. W dostępnych danych przewidziano opcje akumulatorów o pojemności 40 Ah, 100 Ah oraz 180 Ah.
Akumulator nie jest standardową częścią zestawu. Jego pojemność należy dobrać do planowanego sposobu użytkowania i wymaganego czasu pracy urządzenia. Sama pojemność wyrażona w amperogodzinach nie określa napięcia, dlatego przy wyborze źródła energii należy również potwierdzić zgodność z instalacją 12/24 V.
Deklarowany czas działania dla wybranych pojemności:
Akumulator 40 Ah
29 godzin
Deklarowany czas pracy według danych produktu.
Akumulator 100 Ah
70 godzin
Deklarowany czas pracy według danych produktu.
Dopuszczono również możliwość zastosowania akumulatora 180 Ah, lecz w dostępnych danych nie podano odpowiadającego mu czasu pracy. Nie należy wyliczać tej wartości jako gwarantowanego parametru urządzenia. Rzeczywisty czas działania zależy od stanu akumulatora, warunków otoczenia, trybu pracy i sposobu użytkowania lamp.
Zakres podstawowej oferty:
- tablica kierunkowa o wymiarach 105 × 105 × 13 cm
- aluminiowa obudowa z układem 13 lamp LED Ø200 mm
- czujniki umożliwiające automatyczną regulację jasności
- układ przeznaczony do zasilania 12/24 V
Wyposażenie opcjonalne:
- akumulator o pojemności 40 Ah, 100 Ah lub 180 Ah, dobrany do konfiguracji zasilania
- pilot kablowy do obsługi tablicy
Dane techniczne, montaż i eksploatacja
Poniższe zestawienie zawiera parametry tablicy kierunkowej z trzynastoma lampami LED. Podane czasy pracy odnoszą się do wskazanych konfiguracji akumulatorowych.
| Typ produktu | Tablica kierunkowa – strzała świetlna LED |
| Wymiary całkowite | 105 × 105 × 13 cm |
| Wymiary w milimetrach | 1050 × 1050 × 130 mm |
| Materiał obudowy | Aluminium |
| Liczba lamp | 13 sztuk |
| Średnica pojedynczej lampy | Ø200 mm |
| Technologia oświetlenia | LED |
| Barwa światła | Żółta (bursztynowa) |
| Klasa lamp | L8H według UNI EN 12352 |
| Napięcie zasilania | 12/24 V |
| Opcjonalne zasilanie akumulatorowe | 40 Ah, 100 Ah lub 180 Ah |
| Deklarowany czas pracy przy 40 Ah | 29 godzin |
| Deklarowany czas pracy przy 100 Ah | 70 godzin |
| Czas pracy przy 180 Ah | Nie został określony w dostępnych danych |
| Czujniki oświetlenia | Automatyczna regulacja jasności |
| Włącznik / wyłącznik | Zewnętrzny |
| Pilot kablowy | Wyposażenie opcjonalne |
| Osadzenie lamp | Na uszczelkach gumowych |
| Masa tablicy | 18 kg |
| Zakres temperatur pracy | Od −15°C do +85°C |
| Sposób zastosowania | Montaż na pojazdach, maszynach drogowych lub konstrukcjach stałych |
| Akumulator w zestawie | Nie – wyposażenie opcjonalne |
Tablica może być montowana na samochodach, maszynach budowlanych i drogowych oraz na odpowiednio przystosowanych słupach lub konstrukcjach stałych. Przed instalacją należy sprawdzić nośność miejsca mocowania, warunki występujące podczas użytkowania oraz możliwość właściwego ustawienia strzały w kierunku nadjeżdżających pojazdów.
W przypadku montażu pojazdowego należy uwzględnić masę tablicy, obciążenia występujące podczas jazdy oraz sposób zamocowania do konstrukcji samochodu lub maszyny. Przy instalacji stacjonarnej konieczne jest odpowiednie dobranie elementów nośnych i zabezpieczenie połączeń elektrycznych.
Po zamontowaniu należy sprawdzić działanie wszystkich 13 lamp, zgodność układu świetlnego z przewidzianym kierunkiem ostrzegania, pracę czujników oświetlenia oraz stabilność konstrukcji. W czasie użytkowania zalecana jest okresowa kontrola uszczelek, lamp i połączeń zasilających.

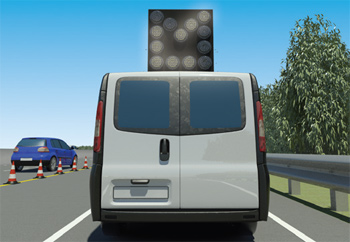

Zdjęcie panelu sterowania:
Odpowiedni sposób montażu, zasilania i sterowania powinien być dobrany do planowanego zastosowania tablicy i wymagań właściwej organizacji ruchu.
FAQ – najczęstsze pytania
Ile lamp LED znajduje się na tablicy?
Tablica wyposażona jest w 13 lamp LED o średnicy 200 mm, rozmieszczonych w układzie strzały kierunkowej.
Jakie wymiary ma tablica?
105 × 105 × 13 cm, czyli 1050 × 1050 × 130 mm.
Czy tablicę można zamontować na samochodzie?
Tak. Przewidziano montaż na odpowiednio przystosowanych samochodach, maszynach budowlanych i drogowych oraz konstrukcjach stałych.
Czy jasność dostosowuje się automatycznie?
Tak. Czujniki oświetlenia regulują jasność lamp w zależności od panujących warunków.
Czy akumulator jest w komplecie?
Nie. Akumulator stanowi wyposażenie opcjonalne. W danych produktu przewidziano konfiguracje 40 Ah, 100 Ah i 180 Ah.
Ile wynosi czas pracy na akumulatorze 40 Ah?
Deklarowany czas wynosi 29 godzin. Rzeczywiste działanie zależy od rodzaju akumulatora, jego stanu i warunków pracy.
Ile wynosi czas pracy na akumulatorze 100 Ah?
Deklarowany czas wynosi 70 godzin.
Jaki czas pracy przewidziano dla akumulatora 180 Ah?
W przesłanej specyfikacji nie podano tej wartości. Należy ją ustalić dla konkretnej konfiguracji zasilania.
Czy pilot kablowy znajduje się w zestawie?
Nie. W danych produktu pilot kablowy występuje jako wyposażenie opcjonalne.
Czy tablica pracuje przy 12 V i 24 V?
Tak. Wskazane napięcie zasilania wynosi 12/24 V. Trzeba dobrać właściwy sposób podłączenia i źródło energii.
Jaką klasę mają lampy?
Dla zastosowanych lamp wskazano klasę L8H według UNI EN 12352.
Z czego wykonano obudowę?
Obudowa jest aluminiowa, a lampy osadzono na uszczelkach gumowych.
