SP09/02 Bariera ochronna stalowa N2 W5 A – rozstaw słupków co 2,0 m (system U-14a)
Gdy odcinek drogi wymaga fizycznego odseparowania przeszkód lub zabezpieczenia krawędzi strefy ruchu, kluczowe są przewidywalne parametry pracy bariery oraz spójność montażu w całej długości. SP09/02 to stalowa bariera ochronna (U-14a) z rozstawem słupków co 2 m, przeznaczona do realizacji odcinków zgodnie z założeniami projektu.
Parametry użytkowe systemu: N2 (poziom powstrzymywania) • W5 (szerokość pracująca) • A (intensywność zderzenia).
- słupek końcowy do każdego odcinka – 1 szt.,
- opcjonalnie łącznik ukośny – 1 lub 2 szt.,
- zakończenie czołowe („barany”) – 1 lub 2 szt.
Uwaga: parametry użytkowe dotyczą kompletnego systemu oraz montażu zgodnego z projektem (słupki, łączniki, elementy końcowe i sposób kotwienia).

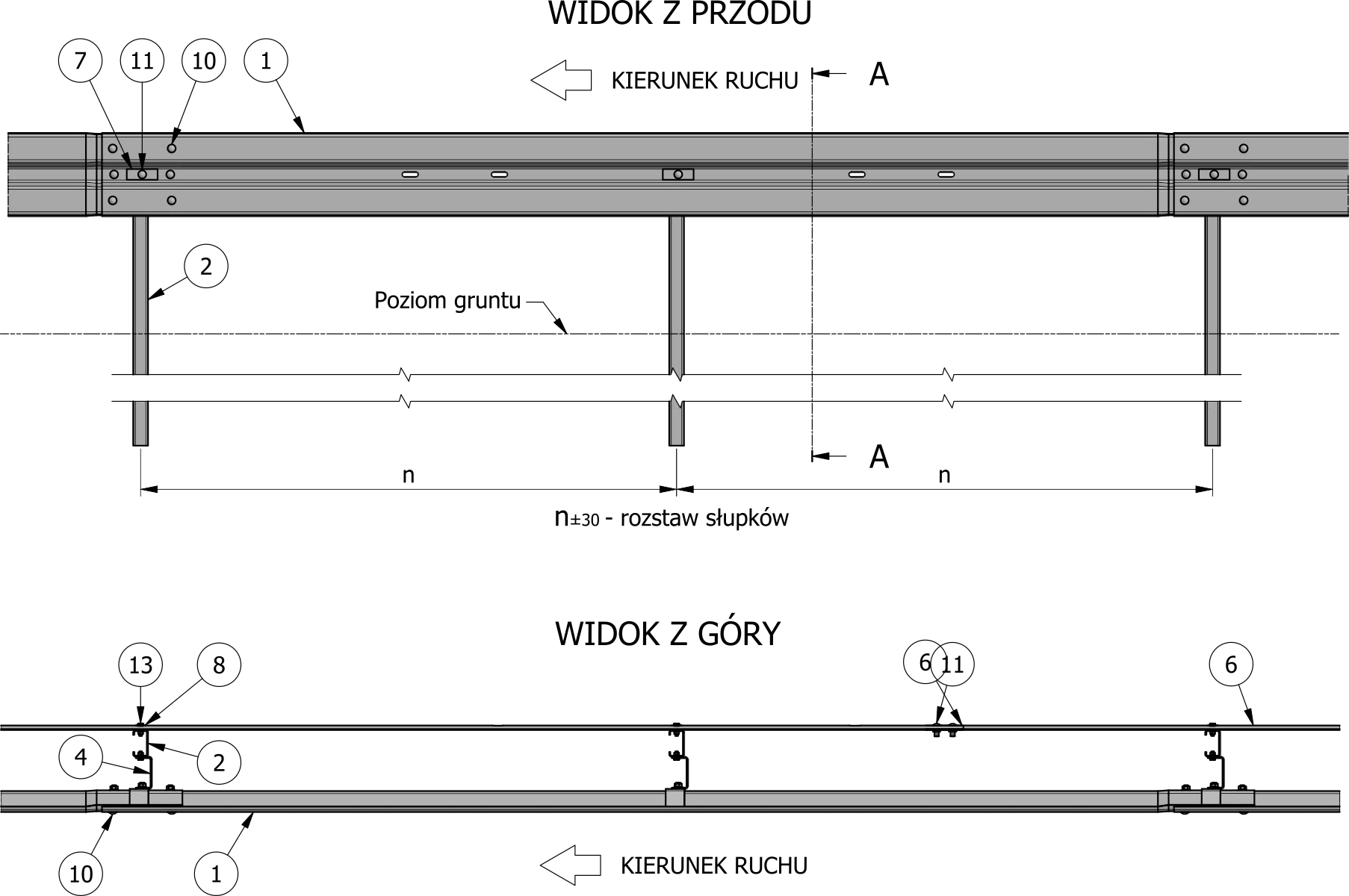

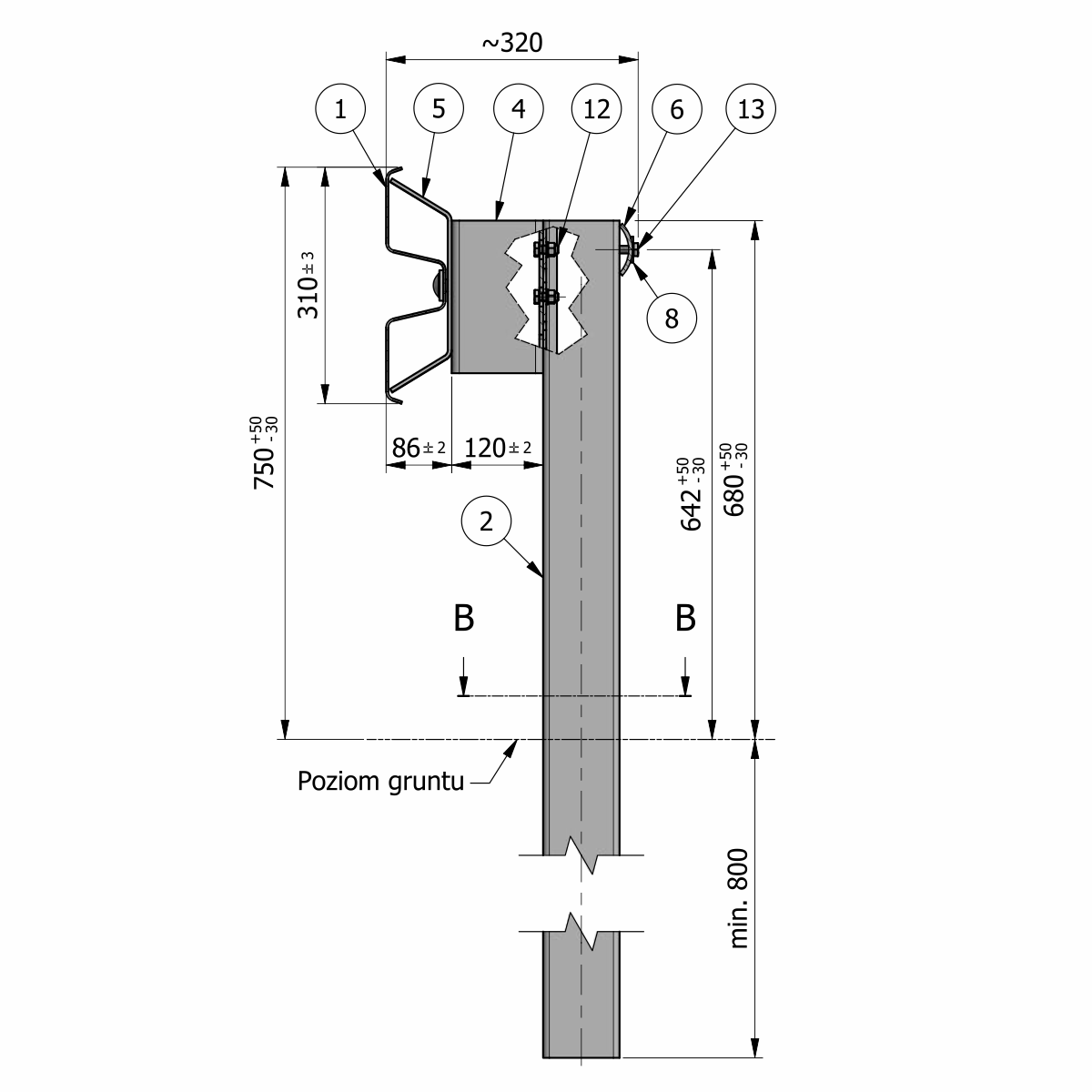

| Nr | Element |
|---|---|
| 1 | Prowadnica typu B (lub A – na zamówienie) |
| 2 | Słupek C 100 lub Sigma |
| 4 | Przekładka C 120×200 |
| 5 | Wspornik prowadnicy B (lub A) |
| 6 | Pas profilowy |
| 7 | Nakładka stykowa M16 |
| 8 | Podkładka M10 poszerzona |
| 10 | Śruba M16×27 z łbem kulistym z noskiem |
| 11 | Śruba M16×45 z łbem kulistym z noskiem |
| 12 | Śruba M10×25 z łbem sześciokątnym |
| 13 | Śruba M10×45 z łbem sześciokątnym |
Bariera SP09/02 (U-14a) jest rozwiązaniem stalowym przeznaczonym do prowadzenia i zabezpieczenia odcinków drogi w miejscach, gdzie ryzyko opuszczenia toru jazdy lub kontaktu pojazdu z przeszkodą stałą wymaga zastosowania bariery ochronnej. Konkretny efekt w terenie zależy od kompletnej konfiguracji systemu i prawidłowego montażu.
Konstrukcja bazuje na stali S235JR, a zabezpieczenie antykorozyjne stanowi cynkowanie zgodne z PN-EN ISO 1461:2011, co wspiera długotrwałą eksploatację w środowisku zewnętrznym.
System posiada wymagane certyfikaty dopuszczenia do użytkowania oraz parametry użytkowe potwierdzone w warunkach testowych. W praktyce trwałość odcinka zależy m.in. od jakości montażu, kompletności osprzętu oraz warunków środowiskowych (wilgoć, zasolenie, utrzymanie zimowe).
Są to parametry użytkowe systemu: poziom powstrzymywania (N2), szerokość pracująca (W5) oraz intensywność zderzenia (A). Dobór powinien wynikać z warunków terenowych i projektu odcinka.
W standardowych odcinkach rozliczenie jest liczone w metrach bieżących przy prowadnicach o długości 4 m. Nietypowe długości, domknięcia i konfiguracje odcinka wymagają indywidualnego przeliczenia.
Najczęściej dobiera się słupek końcowy, opcjonalny łącznik ukośny oraz zakończenia czołowe („barany”) – zależnie od geometrii i projektu.
Tak – prowadnica typu A jest wskazana jako wariant na zamówienie. Dobór profilu powinien być spójny z konfiguracją odcinka i zastosowanymi łącznikami.
