Znak aktywny B-1 800 mm LED średni
Opis
Znak aktywny B-1 LED Ø800 mm – rozmiar średni

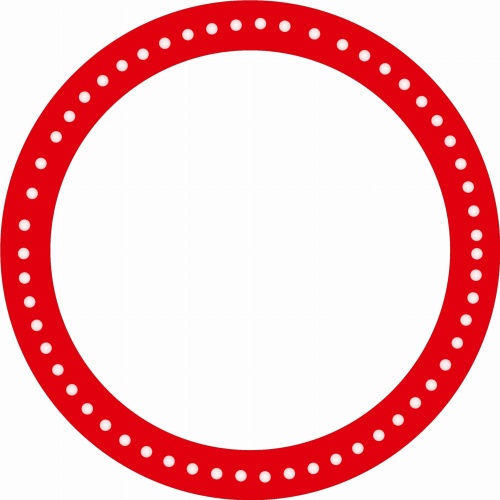

Aktywny znak B-1 LED Ø800 mm oznacza zakaz ruchu w obu kierunkach. Jednorzędowy układ żółtych diod umieszczonych po obrysie tarczy podkreśla jej widoczność, a odblaskowe lico wykonano standardowo z folii 2 generacji. Opcjonalnie dostępne jest wykonanie na folii 3 generacji. Przy zamówieniu można wybrać zasilanie sieciowe przez zasilacz lub solarne, sterownik i konstrukcję słupa do wariantu solarnego.
Najważniejsze informacje w skrócie
Znaczenie znaku i zastosowanie
Znak B-1 „zakaz ruchu w obu kierunkach” oznacza zakaz ruchu na drodze pojazdów, kolumn pieszych oraz jeźdźców i poganiaczy, z uwzględnieniem przewidzianych przepisami wyjątków i ewentualnych tabliczek. Wersja LED zachowuje znaczenie znaku B-1; układ diod dodatkowo zwraca uwagę na tarczę.
Może być stosowany przy odcinkach wyłączonych z ruchu, zamknięciach związanych z robotami drogowymi oraz w innych miejscach wskazanych w stałej lub czasowej organizacji ruchu. Rozmiar średni Ø800 mm, lokalizację i sposób działania układu LED należy dobrać do wymagań danej organizacji ruchu.
Odblaskowe lico odbija światło reflektorów, a diody rozmieszczone po obrysie tarczy stanowią dodatkowy element świetlny. Znak może pracować w trybie ciągłym lub pulsacyjnym, zależnie od konfiguracji sterowania. Widoczność w miejscu montażu zależy również od ustawienia tarczy, otoczenia i warunków atmosferycznych.
Lico, konstrukcja LED i dane techniczne
Standardowe lico wykonano z folii odblaskowej 2 generacji. Dostępna jest także opcja wykonania na folii 3 generacji. Rodzaj folii należy dopasować do wymagań zamówienia i organizacji ruchu.
Jednorzędowa matryca składa się z żółtych diod LED rozmieszczonych po obrysie znaku. Długość fali wynosi 592 ± 5 nm, a maksymalna światłość pojedynczego punktu 7200 mcd. Układ wykorzystuje płytki drukowane z metalizacją otworów, zamknięte w hermetycznej obudowie z tworzywa. Podkład tarczy jest aluminiowy.
Automatyczna regulacja jasności dopasowuje świecenie do warunków oświetlenia i ogranicza ryzyko olśnienia. Funkcję tę należy uwzględnić przy doborze sterowania. Wariant bez sterownika wymaga zapewnienia odpowiedniego układu sterującego w instalacji.
| Symbol i znaczenie | B-1 – zakaz ruchu w obu kierunkach |
| Grupa wielkości | Średni |
| Średnica lica | 800 mm |
| Średnica całkowita znaku | 812 mm |
| Folia standardowa | Odblaskowa 2 generacji |
| Folia opcjonalna | Odblaskowa 3 generacji |
| Rozmieszczenie diod | Jednorzędowe, po obrysie tarczy |
| Napięcie zasilania znaku | 9–14,4 V DC; nominalnie 12 V DC |
| Moc znaku | 0,8–3,2 W przy 12 V DC |
| Maksymalna światłość punktu LED | 7200 mcd na punkt |
| Kolor świecenia | Żółty, długość fali 592 ± 5 nm |
| Podkład | Aluminium |
| Obudowa | Tworzywo |
| Budowa matrycy | Płytki drukowane z metalizacją otworów |
| Tryb pracy | Ciągły lub pulsacyjny, zależnie od konfiguracji |
| Opcje zasilania systemu | Sieć 230 V przez zasilacz lub układ solarny |
| Opcja sterownika | Bez sterownika lub ze sterownikiem |
| Opcjonalna konstrukcja solarna | Słup Ø76,1 mm – wariant bez konstrukcji lub z kompletem konstrukcji |
Konfiguracja zasilania, montaż i utrzymanie
Przy zamówieniu wybierz rodzaj zasilania, wariant ze sterownikiem lub bez sterownika oraz opcjonalną konstrukcję słupa do zasilania solarnego Ø76,1 mm. Zakres dostawy wynika z wybranej konfiguracji; znak bez sterownika i konstrukcji nie jest kompletną instalacją gotową do uruchomienia.
Zasilanie sieciowe: opcja „zasilacz 230 V” oznacza zasilanie z sieci przez zasilacz dostosowany do znaku. Sam znak pracuje przy napięciu 9–14,4 V DC, nominalnie 12 V DC. Nie podłączaj tarczy LED bezpośrednio do sieci 230 V. Przed zamówieniem ustal także, czy przyłącze zapewnia zasilanie przez cały wymagany czas pracy.
Zasilanie solarne: system wykorzystuje energię z panelu fotowoltaicznego oraz akumulator jako bufor energii. Dobór panelu, akumulatora i sterowania powinien uwzględniać pobór energii, tryb działania znaku, nasłonecznienie oraz wymagany czas pracy bez doładowania. Autonomia zależy od konfiguracji i warunków eksploatacji; nie jest stałym parametrem samej tarczy LED.
Sterownik: wariant „ze sterownikiem” rozszerza konfigurację o układ sterowania. Wariant „bez sterownika” wybierz, gdy odpowiednie sterowanie zostanie zapewnione osobno. Przed połączeniem elementów sprawdź zgodność napięcia, funkcji i połączeń.
Konstrukcja solarna Ø76,1 mm: jest osobną opcją przeznaczoną do wariantu z zasilaniem solarnym. Można wybrać konfigurację bez tej konstrukcji albo z jej kompletem. Sposób posadowienia i mocowania elementów należy dobrać do miejsca instalacji oraz obciążeń.
Podczas montażu sprawdź ustawienie tarczy, mocowania, połączenia elektryczne i działanie LED. Regularnie kontroluj lico, obudowę oraz elementy zasilania, a w wersji solarnej także panel i akumulator. Czyszczenie wykonuj miękką szczotką lub ściereczką oraz środkami bez ługów, kwasów i innych substancji agresywnych lub żrących.
Znaki przechowuj w opakowaniach chroniących lico. Nie układaj ich licami do siebie bez miękkich przekładek i nie przechowuj w podwyższonej temperaturze ani w kwaśnych oparach.
FAQ – najczęstsze pytania
Na jakiej folii wykonano znak standardowo?Standardowo znak jest wykonany na folii odblaskowej 2 generacji. Opcjonalnie dostępne jest wykonanie na folii 3 generacji.
Co oznacza znak B-1?Zakaz ruchu w obu kierunkach. Diody LED podkreślają widoczność tarczy, zachowując znaczenie tego znaku.
Jakie opcje należy wybrać przy zamówieniu?Zasilanie sieciowe przez zasilacz lub solarne, wariant bez sterownika lub ze sterownikiem oraz wariant bez konstrukcji solarnej Ø76,1 mm lub z jej kompletem.
Czy znak można bezpośrednio podłączyć do 230 V?Nie. Tarcza LED pracuje przy napięciu 9–14,4 V DC, nominalnie 12 V DC. Zasilanie sieciowe wymaga odpowiedniego zasilacza.
Czy słup solarny jest dołączony do każdego wariantu?Nie. Konstrukcja słupa Ø76,1 mm jest osobną opcją dla konfiguracji solarnej.
Czy średnica lica i całego znaku są takie same?Nie. Średnica lica wynosi 800 mm, a średnica całkowita znaku 812 mm.
Czy znak solarny zawsze pracuje tyle samo dni bez słońca?Nie. Czas pracy bez doładowania zależy od panelu, akumulatora, ustawień sterowania i warunków eksploatacji. Wymaganą autonomię należy ustalić dla kompletnej konfiguracji.
